科氏流量仪表

为近十年来发展速度仅次于超声的一种流量仪表，年增长率约为6%。美国艾默生集团(Emerson)旗下的高准(Micro Motion)公司于上世纪七十年代首先推出产品，至今已销售了60万台科氏流量计，应用于各领域。并已在我国上海浦东建立了研发基地。

为近十年来发展速度仅次于超声的一种流量仪表，年增长率约为6%。美国艾默生集团(Emerson)旗下的高准(Micro Motion)公司于上世纪七十年代首先推出产品，至今已销售了60万台科氏流量计，应用于各领域。并已在我国上海浦东建立了研发基地。

一、原理

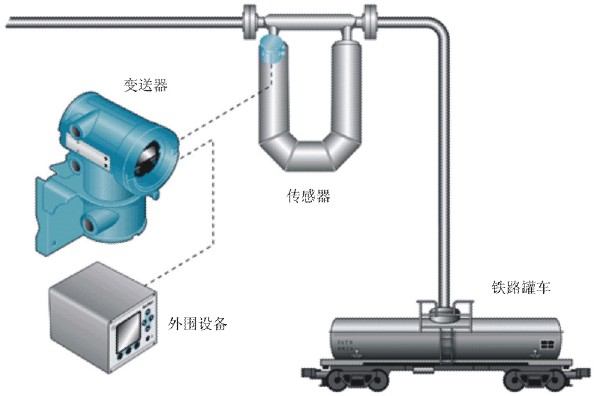

如流体质量m在直线运动时又处于旋转体系中，将产生与流速V及质量m成正比的科氏力，测得力的大小即可知流量大小。然而在旋转运动中测科氏力十分困难，目前的产品都是在一个U形管中部激振管道（图2），其中的流体产生的科氏力使U形管二侧产生方向相反的扭曲，扭曲的幅度与流量成正比。用光学或电磁方法测出扭曲的幅度即可知质量流量l
的大小。

二、特点

⑴ 以直接准确测质量流量，准确度可高达±0.2%，密度准确度可达±0.0002g/CC；

⑵ 仪表内无任何阻力件，可测二相流体，但不宜用于测液、气二相流；

⑶对流速分布不敏感，无需前直管长度安装要求，仍具有很高准确度；

⑷温度范围-240℃~200℃，压力（4~40MPa），不适用于高温、低压流体；

⑸量程比可达100:1；

⑹易产生另点漂移；

⑺压损受粘度影响较大，属于压损较大的流量仪表；

⑻因其工作原理，口径一般仅200毫米，高度已达2米；但德国E+H的巧妙设计当口径为250毫米，高度仅为0.7米；

⑼价格较贵，均为相同口径电磁流量计的5~8倍；

⑽由于基于振动原理工作，外界的振动对其影响较大。

三、应用领域

因管道中无任何阻力件，又不受流体导电率的限制，且无安装直管段长度要求，所以应用领域较广泛，可以测多种流体，如牛顿流体、各种浆液、悬浮液、液化气。在当前现场直管段不足，又要求较高准确度的情况下，科氏流量仪表显示了独特的优越性。已广泛用于石油、石油化工、精密化工、食品、造纸、制药、橡胶等工业。

四、发展方向

⑴提高智能功能：美国高准公司（Micro
Motion）宣布采用MVD（多变量数字）技术推出了3711型气体流量计算机，系统涵盖了APIMPS、AGA8的有关标准的气体数据；

⑵温度压力补偿：当温度、压力改变较大时，科氏流量仪表的刚度会受到影响，应进行补偿，以确保较高的准确度；

⑶减弱振动影响：外界的振动（如泵、管路系统、机械振动、水力噪声等）都会影响科氏流量仪表的工作，在设计时应采取抑制措施，如MFS-1000设计安装时采取了隔振措施。

⑷减小零点漂移：要尽力减小两根测量管的不对称性，出厂时应进行动平衡测试，然后进行补偿，安装时需减小附加在测量管上的应力，加强维护，清除测量管内的沉淀物。
