浅谈压力表精度
原创 2018-03-08 市场之盾 ASHCROFT美国雅斯科仪器仪表

说起压力表精度,大家可能会想到很多种表达方式,1%,2.5%,2-1-2%, Grade 1A等,可是大家是否真的清楚它们之间的区别呢,这里就带大家一起了解下不同精度的写法到底隐藏着什么秘密?

提到精度,必然离不开一个前提条件,那就是标准规范体系,在不同的标准规范体系下,对精度的定义也不尽相同,接下来就让我们看一下压力表都有哪些常用的标准规范体系?

压力表常见的标准规范体系有三种,分别是我们的国标(GB),欧标(EN),和美标(ASME),让我们先来了解一下国标中对精度的定义:

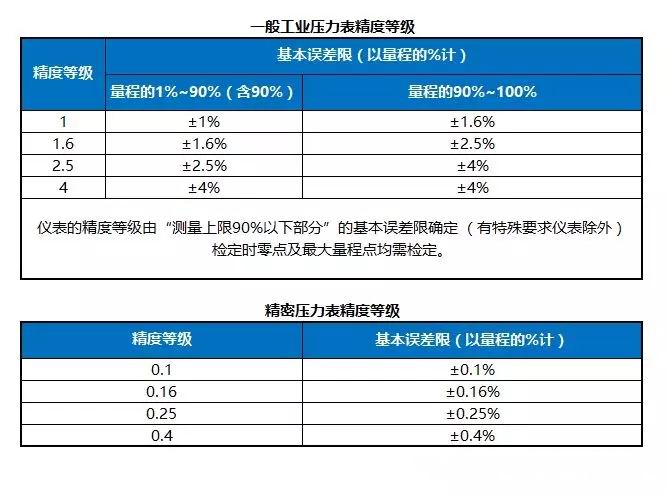

在现行的GB/T-1226和GB/T1227的国标体系中,规定的精度等级,分别是0.1,0.16,0.25,0.4,1.0,1.6,2.5,4.0,其精度对误差的要求如下表:

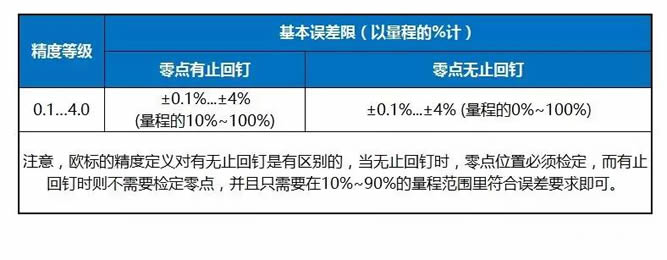

接下来让我们看一下欧标体系的压力表对精度又是如何定义的,下面是EN837-1的标准体系中对精度的说明;

EN837-1中对压力表的精度分为7种,分别是0.1,0.25,0.6,1.0,1.6,2.5,4.0。

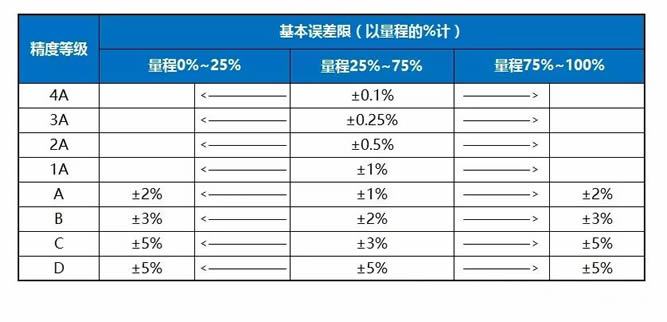

精度在美标规范体系中的定义和国标以及欧标的定义区别更加明显,在B40.100的美标规范中,共定义了4A,3A,2A,1A,A,B,C,D共8个精度等级,我们也通过下表向大家进行说明:


由上表可以看出,美标B40.100的体系对精度的定义在不同等级是有所不同的,在1A及高于1A级精度时,对基本误差的限定是在全量程范围内的,而在A级至D级精度中,在量程的前后两个25%的量程范围内的允许误差范围则可以降低一个等级。

看完上面对不同标准体系下对精度定义的解释,如果当有人再向你说起美标的0.5级精度实际等于欧标的1级精度时,你会怎么样回复他呢?

关于温度计的精度是如何定义的,不同标准体系下对仪表检定规程又有何不同呢,请继续关注我们,后续文章会有详解。

关于压力表精度的问题,欢迎读者垂询或与我们探讨。
