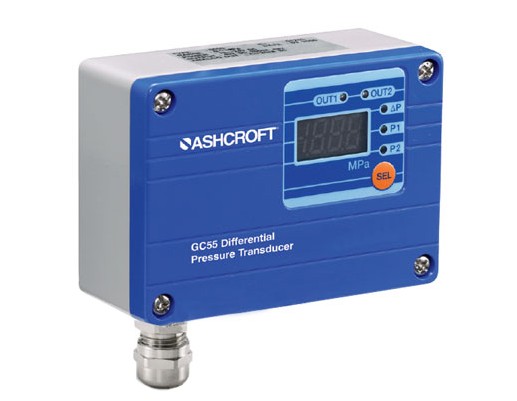

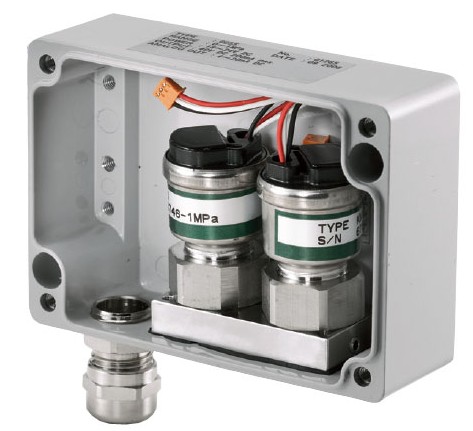

Ashcroft GC55 湿/湿数显式差压传感器，带开关量输出
Ashcroft GC55 是高量程差压传感器，运用两组高性能压力传感元件，带数字显示。输出信号可连接至外部控制或者数据采集设备。可广泛用于各种干/湿介质的测量。The new Ashcroft® GC55 wet-wet differential pressure transducer monitors high differential pressures through 300 psid in HVAC hydronic cooling and heating systems, pump controls and a variety of other applications.
Ashcroft Model GC55 Wet/Wet Differential Pressure Transducer
Ashcroft GC55 湿/湿数显式差压传感器，带开关量输出
主要特点：
坚固的铝外壳
-
3合1： 数字压力表, 开关和传感器
-
可以记录大/小压力值
-
模拟量程可调
-
LED 显示; 压力和开关状态
-
内置式“按钮”允许现场选择差压或者单边压力值
规格详述：
精度: ±0.50% 满量程 (模拟输出) / ±1.00% 满量程 (显示和切换输出)
-
差压范围: 75 至 300 psid (现场量程 -105% 至 +105%)
-
NEMA 4X (IP66) 铝外壳
-
接液材质: 全焊接不锈钢
-
LED显示(3 1/2 digits)
-
输出: 4-20 mA (3-wire) 或 1-5 Vdc
GC55 是一款在压力测量控制应用过程中提供可靠性和一致性的产品。
工业和OEM运用
流程应用
GC55型湿/湿差压变送器应用领域：
GC55采用双多晶硅薄膜传感器配置，使其适用高差压工况湿湿压力测量。GC55变送器为全部不锈钢焊接并且具有高过压能力，非常适用于流体泵输送系统；应用如下：
● 大容积容器或者压力容器的液位测量；
● 楼宇冷热水系统的泵的监控；
● 水净化或液压系统中的过滤器监测；
特点：
● 坚固的铸铝壳体；
● 液晶背光显示压力及开关状态；
● 全不锈钢接液材质；
● 4-20mA或1-5Vdc输出；
● 内部“按键”配置以达到快速量程改变或继电器调节；
● 外部“按键”配置，在不用开盖下显示高压值（P1）、低压值（P2）及差压值（DP）；
● 双传感器配置设计，更适用于高差压量程测量；
| 特性 |
| 坚固的铸铝壳体 |
| 液晶背光显示压力及开关状态 |
| 全不锈钢接液材质 |
| 4-20MA或1-5vdc输出 |
| 内部‘按键'配置以达到快速量程改变货继电器调节 |
|
| 外部‘按键'配置，再不用开盖下显示高压值（P1）、低压值（P2）及差压值（DP） |
|
| 双传感器配置设计，更适用于高差压量程测量 |
|
| 机械特性 |
| 压力接口：1/8NPT内螺纹〔2〕 |
| 防护等级：IP64 |
| 安装：2×5.2mm安装孔 |
| 性能特性 |
| 模拟输出4-20mA或1-5Vdc |
| 精度：±0.5%FS（包括线性、滞后及重复性的影响） |
| 压力开关输出： |
| 类型：TTL/CMOS具有40Vdc/200mA |
| 设定精度：±1.0%FS |
| 触电数量：2 |
| 环境特性 |
| 温度范围 |
| 储存温度：20to60℃（4to140°F ） |
| 使用温度：10to50℃（14to122°F ） |
| 补偿温度：10to50℃（14to122°F ） |
| 电气特性 |
| 输出信号：4-20ma(2 线制)或1-5vdc(3 线制) |
| 开关接触点数目：〔2〕photo MOS 继电器输出 |
| 量程调节范围：-105%到+105℃FS |
性能特性
模拟输出4-20mA 或 1-5Vdc：
精度：± 0.5%FS（包括线性、滞后及重复性的
影响)
响应时间：20 msec
输出分辨性：0.2% FS
压力开关输出：
类型：TTL/CMOS 具有40Vdc/200mA；
设定精度：± 1.0%FS
触点数量：2
响应时间：20msec到2 sec（根据用户要求）
迟滞：可变（根据用户要求）
显示：
类型：3位半
精度：± 1.0%FS
标准量程（差压）：
75psi
100psi 250psi
150psi 300psi
环境特性
温度范围
储存温度：-20 to 60oC (-4 to 140oF)
使用温度：-10 to 50oC (14 to 122oF)
补偿温度：-10 to 50oC (14 to 122oF)
温度影响：
零点/满量程：± 0.05%FS/oC(参考温度23oC)
功能特性
静压范围：
压力量程 过压 破损
所有 2X FS (URL) 10X FS (URL)
静压影响：无
单端差压范围：
压力量程过压破损
所有 2X FS (URL) 10X FS (URL)
电气特性
输出信号 输入电压 输入电流
开关触点数目：〔２〕Photo MOS继电器输出；
负载200mA(max)；40Vdc；迟滞（可变）
量程调节范围：
零点：-105% 到 +105% FS
满量程：-105%到+105%FS
注：精度基于满量程（URL）数值
机械特性
压力接口：1/8 NPT内螺纹〔２〕
壳体材质：铝
防护等级：IP64
电气接口：
-1/2 NPT内螺纹导管
-电缆夹（电缆直径0.16”到0.31”）
(4.1 mm到7.9mm)
重量：约为１磅(0.45 kg)
安装： 2X5.2mm安装孔（见下页安装图）
介质：液体或者气体，兼容304不锈钢（传感器 外壳）以及17-4PH不锈钢（传感器隔膜）
应用：
GC55采用双多晶硅薄膜传感器配置，使其使用高差压工况湿湿压力测量，GC55变送器为全部不锈钢焊接并且具有高过压能力，非常适用于流体泵输送系统，应用如下：
大容积容器或者压力容器的液位测量
楼宇冷热水系统的泵的监控
水净化或液压系统中的过滤器监测
|
