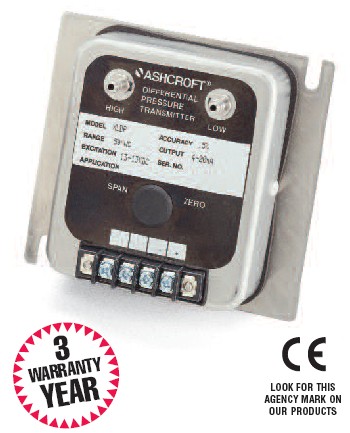

Ashcroft雅斯科XLdp 微差压传感器/变送器 Ashcroft高性能XL dp 系列 | Model XLdp Ultra-Low Differential Pressure Transmitter
Ashcroft雅斯科XLdp 微差压传感器/变送器是高可靠性的可变电容传感器， 使用专利的Ashcroft® SiGlasTM 传感元件。极薄的单晶硅隔膜可检测到小至1微米的形变。Ashcroft XLdp Pressure Transmitter is a low differential pressure transmitter for critical environments. HVAC, fume hood control, lab/clean/hospital room pressurization, medical-lung function/breathing equipment, fan tracking, filter monitoring and low velocity measurements are among its applications。
| 压力范围（英寸水柱） |
| 单向：0/0.1～0/50 1.W.C |
| 双向：±0.05%～±25. 1.W.C |
| 精度等级（F.S） 0.25% 0.5% |
| 非线性（Term.pt）﹡±0.2 ±0.4 |
| （B.F.S.L） ±0.15 ±0.3 |
| 滞后 ±0.02 ±0.02 |
| 非重复性 ±0.03 ±0.05 |
| ﹡包括滞后 |
| 温度范围 |
| 储藏： -40～180°F |
| 使用： -20～160°F |
| 补偿： ﹢35～135°F |
| 过压 |
| 保护压力：15psi |
| 破损压力：25psi |
| 在线静压：25psi |
| 外壳保护 |
| NEMA2 |
| 材料 |
| 300系列不锈钢 |
| 工艺过程连接 |
| 1/4〞有到刺的不锈钢 |
| 1/8〞有到刺的不锈钢 |
| 1/4NPTF内螺纹不锈钢 |
介质：
洁净，干燥，无腐蚀性气味（其他介质请于厂家联系）不能用于液体
特点：
● 15 psid 过压，对所有量程
● 0.25% 精度，量程可低至0.05? 水柱(12.5pa)
● 宽广的单向和双向量程
● 非标量程可选
● 全不锈钢 NEMA 2 外壳
● 响应时间可调 5msec 到 1sec.
● 内部电源调制，适应各种电源供给
性能参数
精度(F.S.)： ±0.25% ±0.50%
非线性 (端点法*) ±0.2% ±0.4%
(拟合直线法) ±0.15% ±0.3%
迟滞 ±0.02% ±0.02%
非重复性 ±0.03% ±0.05%
*包含迟滞
稳定性 - 变化(FS/Year)：±0.5%
标准量程(Inches W.C.英寸水柱)
单向：
差压或表压
0/0.1 0/1.0 0/3.0 0/25.0
0/0.25 0/1.5 0/5.0 0/50.0
0/0.5 0/2.0 0/10.0
0/0.75 0/2.5 0/15.0
双向：
复合压
±0.05 ±1.0 ±5.0
±0.1 ±2.0 ±10.0
±0.25 ±2.5 ±25.0
±0.5 ±3.0
特殊量程：请咨询工厂(XCL)
标准响应时间：250m sec (工厂可调响应时间
5msec到1 sec.) 选项为快速响应 (XX1) 和缓慢
响应(XX2)
环境特性
温度范围：
存储温度： -40 to 180oF(-40 to 82oC)
工作温度： -20 to 160oF(-28 to 71oC )
(10-95% 相对湿度，非冷凝)
补偿范围： +35 to 135oF(1.6 to 57oC)
温度漂移：
零点 ±0.015%F.S./oF
满量程 ±0.015%F.S./oF
振动影响：小于0.05% F.S.短暂作用5g's 0-60 Hz
EMC电磁兼容：
CE 符合EN61326:1997 ANNEX A符合重工业变
送器标准要求
功能特性
压力范围：
过压： 15 psi
破裂压力： 25 psi
静压： 25 psi
安装位置影响：
量程0.5" W.C. 以及更高 ≤0.10% F.S./g
量程0.25" W.C. ≤0.25% F.S./g
量程0.1" W.C. ≤0.50% F.S./g
Note：出厂时标准为水平安装校验。特选项
(XV9) 对于垂直校验。
电气规格
输出: 供电:
4-20mA* (2 线) 12-36 Vdc
1-5 Vdc (3 线) 12-36 Vdc
1-6 Vdc (3 线) 12-36 Vdc
*可选CE类型
输出信号独立于供电变化：12-36 Vdc 之间对
输出没有影响
反向接线保护
零点和满程电位计： 外部操作，不影响接线，
±10% F.S. 可调。
供电电流：<6mA 对于电压输出.
预热时间：从开机起5 sec， 后传感器达到既定的性能参数。
机械特性
压力接口：
1/4" 塔形不锈钢接口
1/8" 塔形不锈钢接口(可选)
1/4 NPT 内螺纹不锈钢(可选)
电气连接：接线柱
外壳： NEMA 2
重量： 14 oz(396g)
材质：
外壳： 300 系列不锈钢
介质： 洁净，干燥的非腐蚀性气体(其他介质清
咨询工厂)
不可用于液体介质！
选项
● (XCL) 特殊标定
● (XCE) CE 标准 -仅对4-20mA
● (XV9) 垂直安装标定
● (XX1) - 快速响应时间(5msec)
● (XX2) - 缓慢响应时间(1sec)
注意：其他量程，温度补偿，包装方式和响应时
|
