丹佛斯汉森WQF8系列全流量双互锁快换接头 - 自锁式球阀 流体连接器 液冷快换接
数据中心机房 机柜冷却管路 主管路 主流路冷却液水流体输送
丹佛斯汉森WQF8是为流体输送和电子冷却用途设计，这些用途要求全流量，且流体相容性和安全性至关重要，特点是左右两半接头完全相同，互锁功能消除意外泄漏，确保最大安全性。左右接头耦合前，手柄不能开启；手柄闭合前，左右接头无法断开，适用于多种低压应用。
丹佛斯汉森WQF8作为丹佛斯在数据中心液冷行业的专利产品，市场应用二十几年。作为数据中心液冷主线的有效连接和高效传输的解决方案，凭借过硬的产品性能和可靠的产品质量，收获客户信赖，与全球顶尖数据中心企业建立合作关系。FD83在多年前被证明是IBM POWER575的正确解决方案，帮助IBM实现高效的液体冷却。WQF8是丹佛斯为流体输送和电子冷却用途设计的，这些用途要求全流量，且流体相容性和安全性至关重要，特点是左右两半接头完全相同，互锁功能消除意外泄漏风险，确保最大安全性。左右接头耦合前，手柄不能开启；手柄闭合前，左右接头无法断开，适用于多种低压应用。
丹佛斯汉森WQF8系列全流量双互锁快换接头-资料下载
自锁式球阀 流体连接器 液冷快换接
产品特征
- 当使用锁销设计和杠杆手柄断开时，双互锁安全防止接头意外打开
- 完全相同的接头两半
- 维修和服务简单，可靠的性能和最少的泄漏
- 标准本体材料：304 不锈钢，具有广泛的流体相容性，根据要求可提供其它材料
- 标准密封材料：三元乙丙橡胶 ,根据要求可提供其它材料
- 全流量功能
- 工作温度范围：-54度~148度
特性
- 双互锁设计可确保在流体流动时不会断开
- 多种端接配置，包括90都弯宝塔式连接

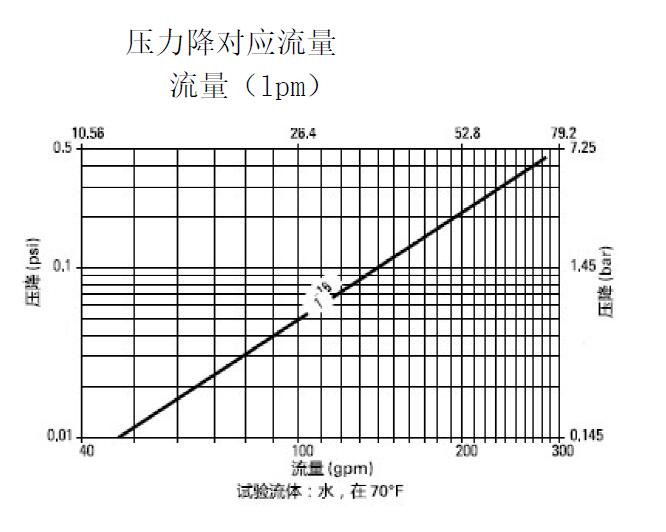

- 球阀实现最大流量和最小压降
- 手动插销可锁定阀门，令其保持开启或关闭状态，防止意外自开和关闭
- 安全功能可防止球阀在未连接状态下意外打开
优势
- 带有一个选择连接头，方便连接/断开，无需扭曲软管
- 耐腐蚀不锈钢结构
- 两半相同 —— 在系统设置过程中无需担心阴阳接头的连接关系
- 外围黑色橡胶提供缓冲保护，防止意外掉落是接头损坏
用途和市场
- 电子器件液体冷却
- 热管理系统
- 工业流体输送
性能参数
接头规格 |
最高工作压力 |
最低爆破压力 |
额定流量 |
流体损失 |
连接后 |
断开 |
连接后 |
断开 |
（in） |
bar |
psi |
bar |
psi |
bar |
psi |
bar |
psi |
lpm |
gpm |
cc.max |
1 |
10 |
150 |
10 |
150 |
20 |
300 |
20 |
300 |
189 |
50 |
5.0 |
工作温度范围：-54度~148度

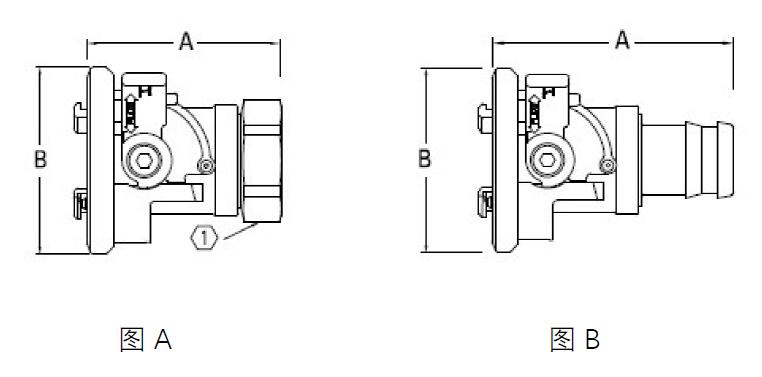

尺寸及订货型号
| 零件号 |
本体规格 |
端口规格 |
螺纹 |
类型 |
图形 |
A（mm） |
B(mm) |
六方(mm) |
| WQF8-16-N16FSR |
1 |
1 |
1 X 11.5 |
NPT内螺纹 |
A |
95 |
71.6 |
41 |
| WQF8-12-N16FSR |
1 |
3/4 |
3/4 X 14 |
NPT内螺纹 |
A |
70 |
71.6 |
41 |
| WQF8-16-016FSR |
1 |
1 |
- |
1'' hose |
B |
84 |
71.6 |
|
注：订货号为单件
订货型号
FD83-2052-16-16； 1 1 1-11-1/2 Female NPT
FD83-2052-12-16； 1 3/4 3/4-14 Female NPT
FD83-2046-16-16； 1 1 NA 1” Hose Barb 宝塔连接
WQF8-16-N16FSR
WQF8-12-N16FSR
WQF8-16-016FSR
FD83-2046-16-16
FD83-2052-16-16
FD83-2092-16-16
FD83-2046-16-16
FD83-2052-16-16； 1 1 1-11-1/2 Female NPT
FD83-2052-12-16； 1 3/4 3/4-14 Female NPT
FD83-2046-16-16； 1 1 NA 1” Hose Barb
WQF8-12-N16FSR
WQF8-16-016FSR
丹佛斯汉森WQF8 系列全流量双互锁快换接头用途和市场
- 电子器件液体冷却
- 热管理系统
- 工业流体输送
备注：其它尺寸和连接形式根据市场需求也可以制造。请联系我们 13910962635 ， 15801532751 or info@cnmec.biz 杨经理，李经理咨询。从服务器机箱到冷却分配单元，信德迈公司携丹佛斯提供全方位的优质流体输送产品组合，可满足您所有的数据中心冷却系统技术需求。
与信德迈公司携手合作，轻松获得一站式解决方案！
从服务器机箱到冷却分配单元，信德迈公司携丹佛斯提供全方位的优质流体输送产品组合，可满足您所有的冷却系统技术需求。
与信德迈公司携手合作，轻松获得一站式解决方案！
信德迈公司携丹佛斯数据中心液冷连接解决方案亮点
1、20多年数据中心液冷应用经验，100多年快换和软管生产经验。
2、采用全套丹佛斯液冷连接解决方案，可有效降低数据中心能源消耗，节能15-20%。
3、FD83和UQD快换100%通过氦气检测，保障使用安全可靠，减少非必要停机。
4、EHW194软管符合UL94 V0防火等级，有效保障特殊情况下数据中心的安全运行。
