机床电主轴配套Deublin高转速旋转接头
Deublin High Speed Rotary Joints for Machine Tool Spindle
by xindemai dated Apr 16, 2019


中国国际机床展览会(CIMT)由中国机床工具工业协会创办于1989年,每逢单年举办一届,是中国最负盛名的国际机床工具展览会,是与EMO(欧洲国际机床展)、IMTS(美国芝加哥国际机床展)和JIMTOF(日本国际机床展)齐名的世界四大国际机床展之一。历经30年,CIMT展会的国际地位和影响不断提升,已成为国际先进制造技术交流与贸易的重要场所,成为现代装备制造技术最新成果的展示平台,是我国机械制造技术进步和机床工业发展的风向标和晴雨表。CIMT展会汇集了全球最先进适用的机床工具产品,对国内采购商和用户来说,是不出国门的国际考察。


世界四大机床工具展:

1.欧洲国际机床展览会(EMO

1950年欧洲12个国家的机床协会联合组建了欧洲机床工业合作委员会(CECIMO)。从1951年起,举办欧洲国际机床展(EMO)。自1957年展会向世界开放。EMO每隔两年(逢单年)在法国巴黎、德国汉诺威、意大利米兰三个城市轮流举办。该委员会作出严格规定,在举办欧洲国际机床展年内,任何欧洲国家不允许再举办类似的国际性机床展览会,各国必须严格遵守这一规定。

2.中国国际机床展览会(CIMT)

由中国机床工具工业协会主办。从1989年起每两年(逢单年)一次,一年在北京,一年在上海。迄今为止成功举办了16届。CIMT的展会规模一直居中国各类国际专业工业展览会之首,已成为国际先进制造技术交流与贸易的重要场所,成为我国机械制造技术进步和工业发展的推动力。

3.美国芝加哥国际制造技术展览会 ( IMTS )

IMTS于第二次世界大战前(约1942年)举办了第一届美国芝加哥国际制造技术展,逢双年举办。

4.日本国际机床展览会(JIMTOF)

1962年举办了第一届日本国际机床展览会(JIMTOF),以后每两年(逢双年)一次,轮流在东京、大阪举办。

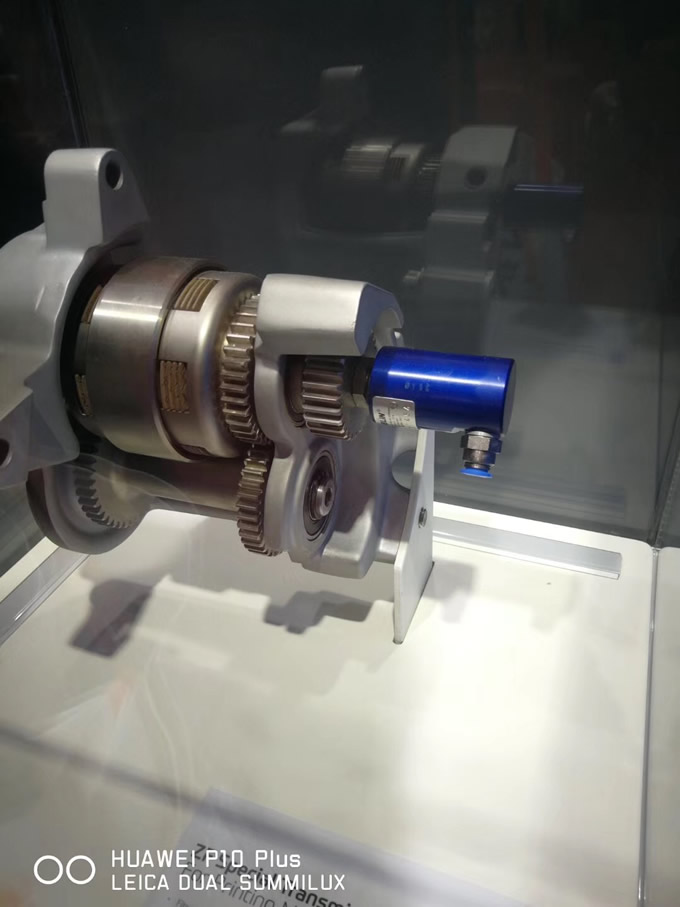

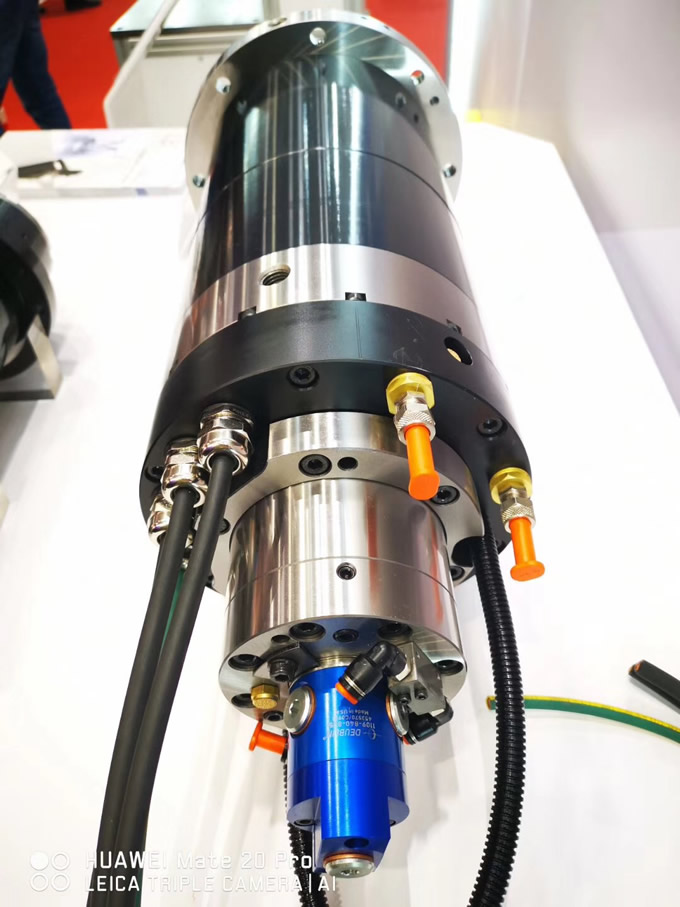

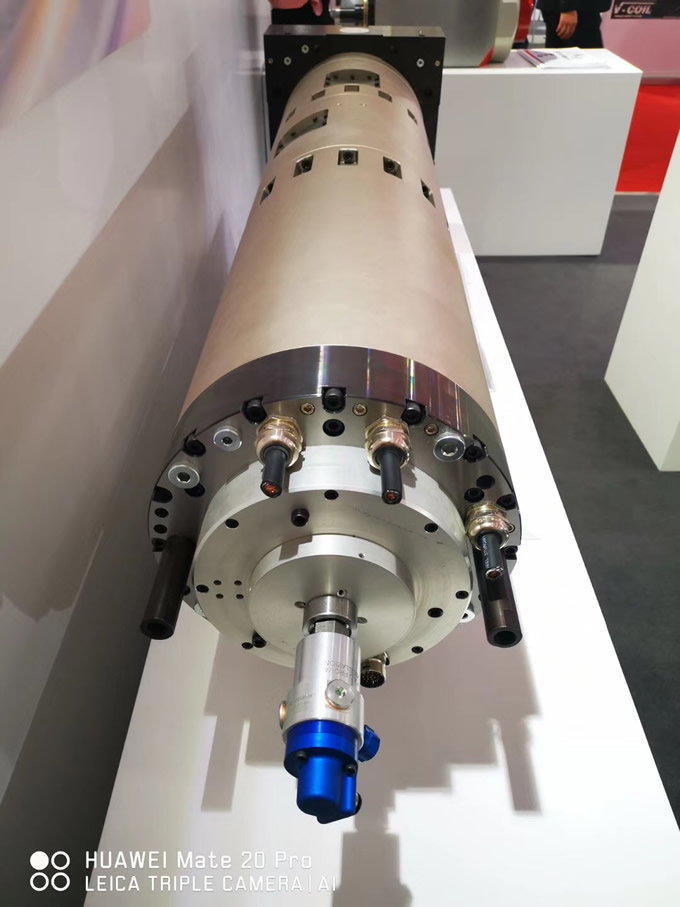

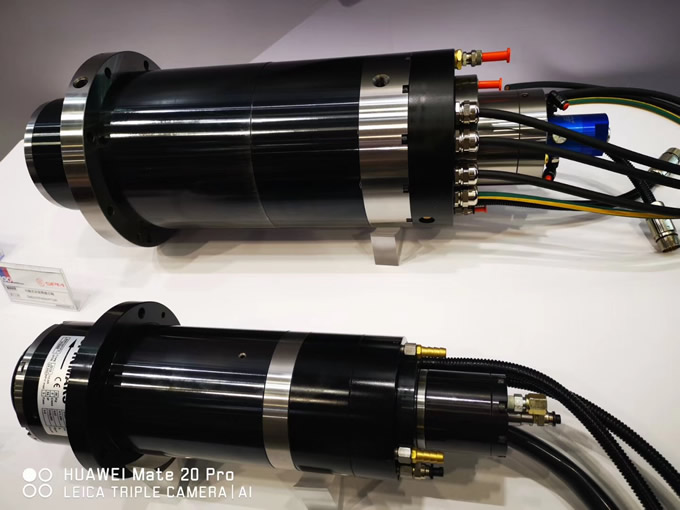

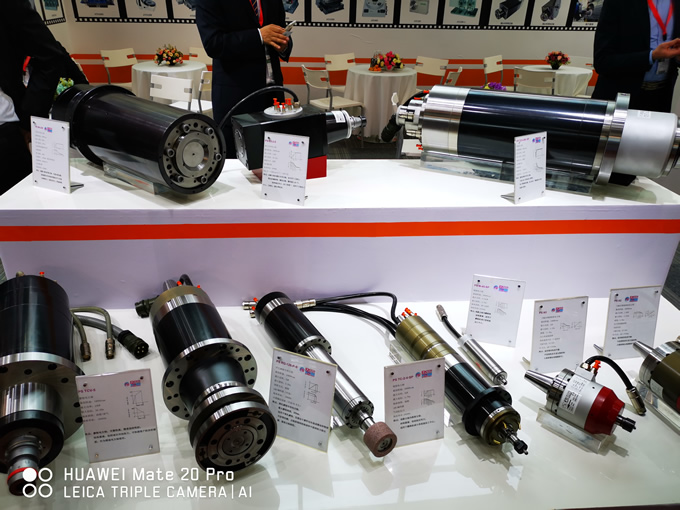

展会上展商展出的机床电主轴配套杜博林高转速旋转接头图片分享
Deublin High Speed Rotary Joints for Machine Tool Spindle

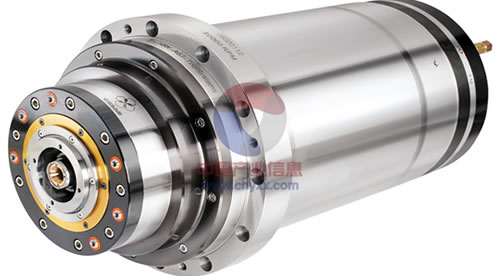

Motorized spindle主轴是机床上带动刀具或工件旋转,产生切削运动的运动轴。按照主轴的驱动方式,机床主轴可分为机械主轴和电主轴两大类。电主轴是数控机床三大高新技术之一(高速电主轴、数控系统、进给传动)。随着越来越多的机械装备向着高速、高精、高效、高智能化方向发展,电主轴已成为最适宜高性能数控机床的核心功能部件之一,在部分领域用电主轴取代传统机械主轴是机床工业发展的大趋势。

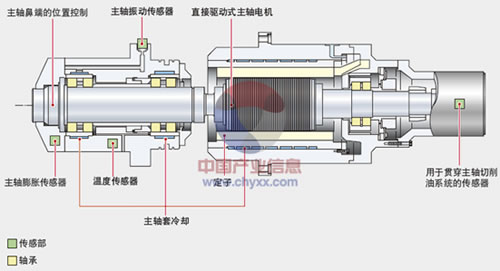

主轴产品剖面示意图






电主轴是将机床主轴功能与电机功能从结构上融为一体的新型主轴部件,即将高速电机置于主轴部件内部,通过控制系统,使主轴获得所需的工作速度和扭矩,因而也被称为内装式电主轴;它省去了皮带、齿轮或联轴器的传动环节,实现了机床主轴系统的“零传动”,是数控机床传动系统的重大变革;它克服了传统机械主轴在高速下打滑、振动和噪声大、惯量大等缺点,有效改善了主轴高速情况下的整体性能,具有机械主轴不可替代的优越性:

电主轴是数控机床三大高新技术之一(高速电主轴、数控系统、进给传动)。随着数控技术及切削刀具的快速发展,越来越多的机械装备都在向高速、高精、高效、高智能化发展,电主轴已成为最适宜高性能数控机床的核心功能部件之一,电主轴技术水平的高低和质量的优劣直接决定和影响着机床的品质、性能、工作效率及运行稳定性。在部分领域用电主轴取代传统机械主轴是机床工业发展的大趋势。

电主轴按采用的轴承类型可分为滚动轴承、气浮轴承、液体滑动轴承和磁悬浮轴承等支承的电主轴,其中滚动轴承、气浮轴承、液体滑动轴承是目前电主轴应用最广泛的轴承类型。其各自的优缺点、技术难点和应用领域对比如下:



按照用途分类,电主轴主要分为加工中心用电主轴、数控车床用电主轴、磨削用电主轴、钻削用电主轴、雕铣用电主轴和特殊用电主轴等六类,其主要应用和特性如下表所示

电主轴按照用途分类

序号

用途

应用

主要特性

1

加工中心用电主轴

数控铣床和加工中心机床

具备高速、高精度、低速大扭矩特性;具备自动松拉刀功能;具备准速、准停、零速锁定功能。

2

数控车床用电主轴

数控车床

具备高速、高精度、低速大扭矩特性;前后主轴端能安装相应的动力卡盘或旋转油缸,并实现自动松开与拉紧工件功能;具备定速性能以适应螺纹车削。

3

磨削用电主轴

表面磨削加工机床

以恒转矩电主轴为主;具备高速、高精度特性;具备高密封性。

4

钻削用电主轴

钻孔专用机床,包括印刷电路板钻孔机

轴向刚性高;具备高速、高精度特性;印刷电路板钻孔用电主轴常用空气动静压轴承(即气浮轴承)。

5

雕铣用电主轴

用于复杂曲面加工的数控雕铣机床,包括木工机械

具备高速、高精度特性;换刀便捷;木工机械用电主轴一般使用空气冷却,具备高密封性。

6

特殊用电主轴

特殊用电主轴主要包括拉辗用电主轴、切割用电主轴、离心机用电主轴、试验机用电主轴及其它用途电主轴。



国外电主轴最早用于内圆磨床。20 世纪80 年代,随着数控机床和高速切削技术的发展,电主轴技术开始逐渐应用于数控铣床、加工中心等高档数控机床。国内对电主轴技术的研究始于20 世纪60 年代,主要用于零件内表面磨削,这种电主轴的功率小、刚度低;到80 年代,研制出系列高刚度、高速电主轴,广泛应用于内圆磨床和机械零件制造等领域;90 年代以后由磨削电主轴转向铣削电主轴,不仅能加工各种形体复杂的模具,而且开发了用于木工机械用的风冷式高速铣用电主轴,推动了高速电主轴在铣削加工中的应用。

世界电主轴行业主要国家发展情况分析

全球电主轴领先企业主要集中在欧洲和日本,其中欧洲的领先电主轴制造商凭借强大的研发实力、优异的产品性能、悠久的生产历史和较好的业绩口碑,在电主轴的不同应用领域均占据了重要市场份额,代表了各自领域的世界最高水平,其中比较著名的有瑞士FISCHER 公司、瑞士IBAG 公司、德国Kessler 公司、英国西风等。日本的电主轴技术水平相对落后于欧洲,但产业发展成熟,性价比较好,在中国大陆等电主轴技术相对落后的地区占有较大的市场份额。

全球主要电主轴生产商简介


企业

简介

英国西风

West wind Air Bearings.,Ltd.,总部位于英国,为全球规模最大的气浮电主轴制造商之一

英国ABL

Air Bearing Co.,Ltd.,总部位于英国,是全球领先的PCB钻孔机电主轴供应商

德国GMN

GMN Paul Müller Industrie GmbH&Co.KG,成立于1908年,总部位于德国,主要产品有电主轴、精密球轴承、单向离合器和非接触密封圈等,在机床主轴轴承领域享有盛誉

德国Kessler

Franz Kessler GmbH,该公司成立于1923年,专业生产机床用的电机和电主轴,其产品已广泛应用于PCB钻孔机、数控雕铣机、加工中心等,其在欧洲、北美、亚洲(含中国)建立了电主轴维修服务中心。

瑞士FISCHER PRECISE集团

FISCHER PRECISE Group AG,成立于1939年,总部位于瑞士,是全球规模最大的精密主轴制造商之一。2006年收购原PCB成型机电主轴行业知名企业德国Precise,现已拥有瑞士FISCHER、德国Precise及Fortuna等品牌。该公司在上海设有飞速主轴技术(上海)有限公司,是其技术服务中心和主轴维修中心。

瑞士MCT

Mechatronic SA,该公司成立于2000年,总部位于瑞士,专注于PCB钻孔机电主轴的研发和生产,是全球优秀的PCB钻孔机电主轴制造商。MCT公司在我国深圳设立了服务中心。

瑞士IBAG

IBAG Switzerland Group AG,该公司总部位于瑞士苏黎士,在高速电主轴的制造研发领域已有超过30 年的历史,其产品广泛使用于加工中心、钻床、磨床以及雕刻机、PCB 等行业。

普森精密主轴工业有限公司

该公司成立于1994 年,总部位于台湾,在江苏昆山设有分公司,致力于机床精密主轴的开发与制造,其生产的雕铣电主轴和车床电主轴有一定规模的应用

普慧企业股份有限公司

该公司成立于1982 年,位于我国台湾地区,主要从事高速精密工具系统及马达内藏式高速主轴的生产,目前主要产品有高速主轴、刀柄、电动增容器等相关产品。

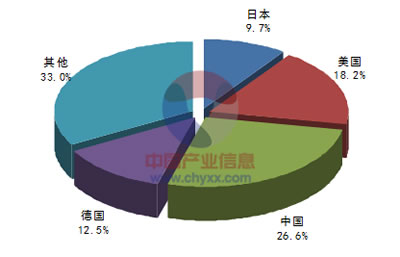

在需求方面,全球电主轴需求主要集中在中国、日本、美国、瑞士、意大利、韩国等国家和地区。当中2014年中国电主轴需求量为24.2万支,占同期全球需求总量的26.6%;日本国内需求为8.8万支,占同期全球需求总量的9.7%;美国国内需求为16.6万支,占同期全球需求总量的18.2%。



美国DEUBLIN公司成立于1945年。是世界上专业生产各种精密旋转接头、蒸汽接头、虹吸管和各类内部膨胀管的厂家。该公司产品设计新颖,加工精良,性能可靠,不易泄漏,使用寿命长,维护方便,型号系列化。广泛应用于造纸、冶金、钢铁、印刷、机械等行业,在世界同行业中享有较高的声誉。信德迈科技(北京)有限公司是美国Deublin旋转接头正式授权北方地区代理商,代理历史超过十年。



【美国deublin杜博林旋转接头】信德迈科技(北京)有限公司是美国Deublin旋转接头正式授权北方地区代理商。
