美国OPW NTS-SZ拉绳式安全拉断阀 _ OPW NTS-SZ安全拉断装置
OPW NTS-SZ系列拉绳式拉断阀_OPW NTS-SZ安全拉断阀
OPW NTS-SZ Cable-Release Series Safety Breakaway Coupling

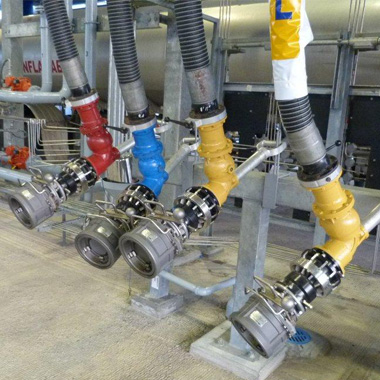

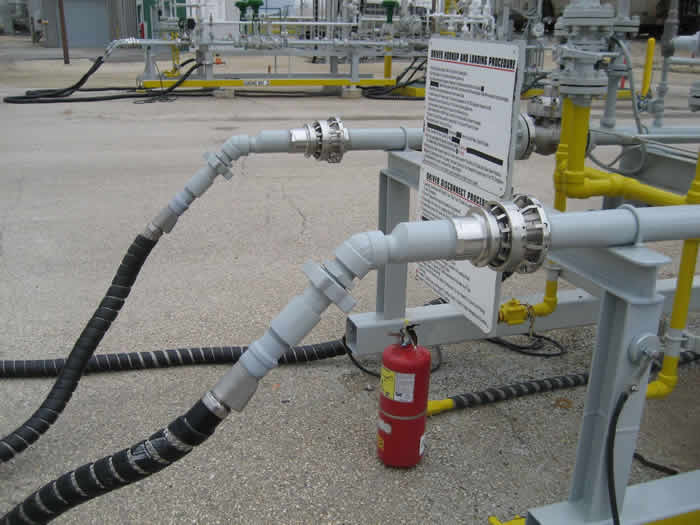

美国OPW NTS-SZ拉断阀应用领域

保护您的设备!保护您的人员!保护环境!OPW的NTS系列安全分离联轴器是保护设备,人员和环境的最佳可用技术。无论是用液体或气体装载油罐车,有轨电车,驳船或轮船;NTS旨在在意外拔出时分开。止回阀可完全关闭两端,以防止溢出并同时保护装载站。美国OPW NTS-SZ系列拉绳控制的拉断阀用来保护油罐车、火车、驳船或轮船上的管线,防止它们出现意外拉断而脱卸开来。输送气体或液体介质的装载臂和软管管线可以装备新的或改装的NTS-SZ系列拉断阀。OPW NTS-SZ拉断阀紧急切断的设计通过限制灌装系统的损坏和防止跑漏来保护化学品输送装置。


OPW NTS-SZ Cable-Release Series Safety Breakaway Coupling

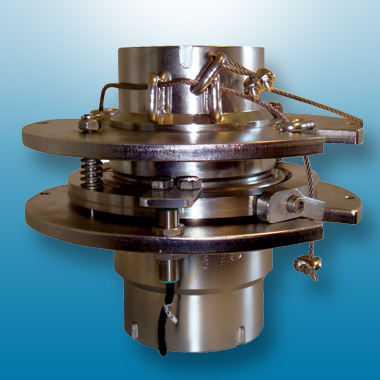

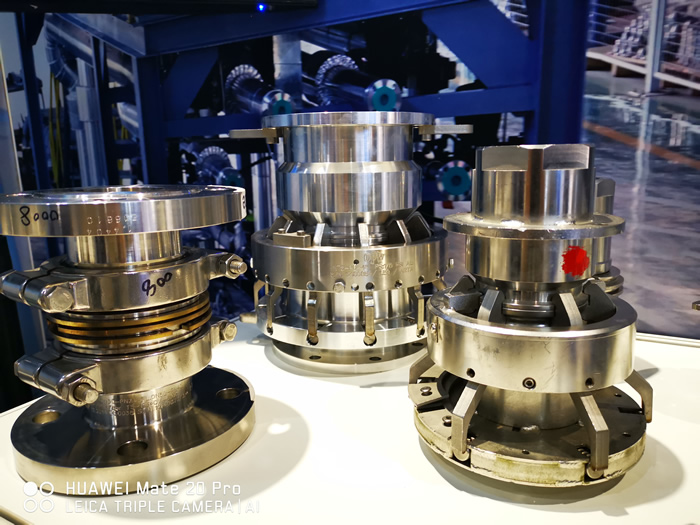

图中显示的是带有接近开关(可选项)的紧急分离式接头 PDF




特点与优势

  • 更安全! 通过防止在发生拉开事故期间损坏和洒落,保护装载架设施,装载臂,软管和人员。
  • 清洁器! 高价值的流体和气体传输受到两个弹簧阀的保护,以最大程度地保护流体,并最大程度地减少流体损失。
  • 更快:立即分离会在单独确定的直线或角度拉力下发生。 这种非破坏性的分离使组装变得容易,没有剪切销,工具或备件。
  • 提供1”,2”,3”和4”
  • 提供不锈钢或阳极氧化铝结构(阳极氧化铝版本仅适用于4英寸)。

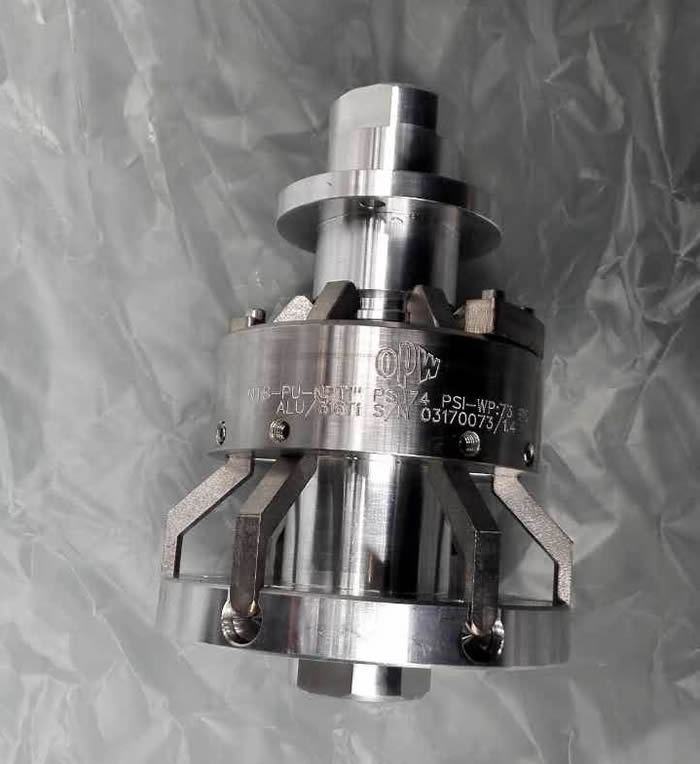

  • NTS-PU SST模型,MAWP为360 PSI。 NTS-PU铝制型号,MAWP为225 PSI)。 NTS-SZ SST模型,MAWP为600 PSI。
  • 可选择FNPT,150#法兰或300“法兰末端连接。
  • 提供碳氟化合物,EPDM / EPT或Chemraz密封。
  • 最常见的应用是丙烷,丁烷,无水氨,冷凝水,汽油和柴油的装载/卸载。



OPW NTS-SZ拉断阀结构

两个止回阀用于在紧急断开的情况下防止产品发生流失。接头的两部分都通过扇形阀瓣和滑环联接在一起。拉绳通过轻击杠杆引发分离装置使其断开。NTS还提供远程操作或手动分离功能。

OPW NTS-SZ拉断阀功能

在拉拽过程中,张紧力始终是沿拉绳传递的,而软管或装卸臂自始至终不受任何张紧力作用。松开杠杆,两个止回阀主动关闭两端端口,从而实现脱卸。与大多数现有产品相比,SZ系列拉断阀可独立工作而不会受到工作压力的影响,并考虑到了使用保护拉绳而无需等待冲击的发生。作为有着超过25年良好记录的SZ系列拉断阀在可靠性方面已经在行业中赢得了非常杰出的声誉。


OPW NTS-SZ Cable-Release Series Safety Breakaway Coupling Maintenance
NTS-SZ维护 - 视频

OPW NTS-SZ拉断阀优点

- 保护鹤管组件
- 保护装卸设施
- 预防泄漏
- 可重复使用

OPW NTS-SZ拉断阀特性

- 可提供1", 2", 3"和4"口径规格(根据客户要求还可提供其他尺寸规格)
- 可提供不锈钢(316 Ti)、304 Hastelloy或PTFE内衬316Ti不锈钢材质
- NPT、BSP、ISO。法兰:ANSI、ISO(根据客户要求还可提供其他型法兰)
- 额定压力:150 到 600 lbs
- 密封:PFE, EPDM,Fluorocarbon




- NTS-SZ拉断阀规格参数 Specifications

联接方式 FNPT或法兰(150/300#)
尺寸规格: 1", 2", 3", 4", 6"(12"以上尺寸可按要求提供)
额定压力 360 PSI (Alu 232 PSI)
材质 316不锈钢(仅4"规格提供镀铝材质)
密封 Fluorocarbon, EPDM, Chemraz?
可按客户要求提供其他材质
Connections
FNPT or Flange (150/300#)
Sizes
1", 2", 3", 4", 6" (Sizes up to 12" Available Upon Request)
Max. Pressure
360 PSI (Alu 232 PSI)
Materials
316 Stainless Steel
Seals
Fluorocarbon, EPDM, Chemraz
*Other materials available upon request.

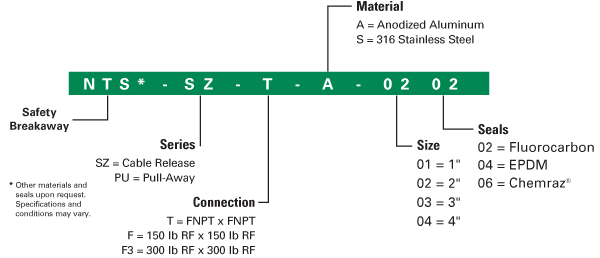

Order Guide


OPW NTS-SZ拉绳式擒纵系列安全拉断接头:

专为发生意外拉断的情况保护设备、管道和人员而设计的。并在连接公路槽车或铁路槽车提供保护。更安全—发生意外拉断时,防止损害和泄露,保护灌装台设备、软管和人员。更清洁—两片 弹簧负载阀门可以保证高效的液体和其他输送,大程度减少泄露。更快速—只需要施加一个拉力就可以使其脱开。安全分离后很容易进行重新组装而无需安全销、工具和备件。拉拽过程中,断开力不受系统压力或牵引角度的影响。 通过减少系统阻力来保护系统组件。拉力是沿拉绳传递的,而不是软管或管道。

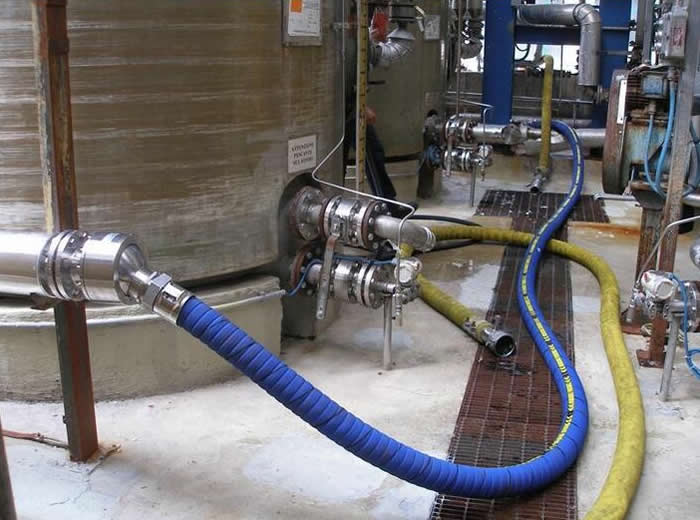

NTS-SZ切断接头装有弹簧加载阀门,由对软管的拉力来启动阀门.在发生跑漏之前关闭阀门。NTS-SZ系统切断接头可防止公路槽车、铁路槽车、驳船的意外拉断。当拉动绳索导致阀门分开时触发动作,阻止产品流动。 拉断阀用于安装在化工原料(如液态丙烷、氨水、环氧乙烷、液化石油气LPG、丁二烯、工业甲醇、天燃气LNG、液氯,二氧化碳)的槽车(火车、汽车)装卸软管或设备上。正常工况下,当在一定的外力作用时,紧急脱离拉断阀会自动安全断开,并且两端会自动封闭,无流体卸漏,保护管路和设备安全。拉断阀在流体装卸过程中大程度的确保了流体输送环节的安全性。

- 解读槽车装卸的安全装置。为什么要安装拉断阀呢?



OPWFTG解决方案为各地的化工、制药、炼油、蒸馏、酿酒、浆纸、钢材加工、废水及许多其他化工和工业应用。



- OPW SZ Series (Cable Release) Breakaway Coupling - Safety Breakaway Devices
- Safety Break-away Couplings NTS-SZ IOM



- OPW SAFETY BREAKAWAY COUPLING APPLICATION
