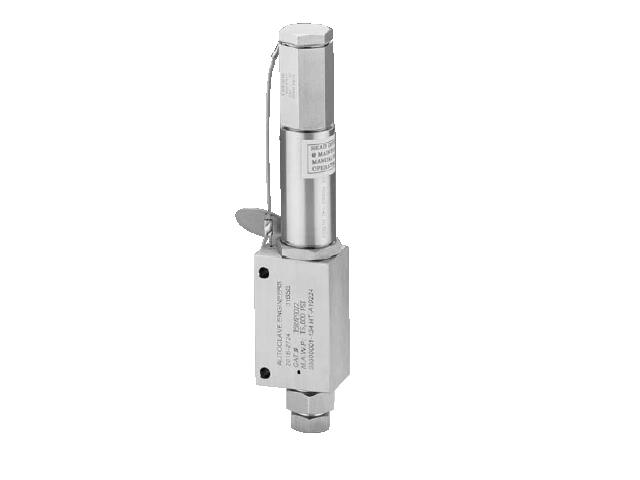

Autoclave Engineers RVP Metal Seat Relief Valves 75000psi 安全阀
RVP Metal Seat Relief Valves on Autoclave Engineers, Fluid Components Div. Of Snap-tite Inc.
RVP 系列安全阀 - 75,000 PSI
派克 Autoclave 的 RVP 系列泄压阀为设定压力为 3,000 psi (206 bar) 至 75,000 psi (5171 bar) 的气体提供可靠的排气。该阀门的金属阀座设计可按照商业标准关闭液体和气体。派克 Autoclave 的 RVP 系列泄压阀采用金属阀座设计，可在 3,000 psi (206 bar) 至 75,000 psi (5171 bar) 的设定压力下可靠地排放气体。工作温度范围为 -423°F (-252°C) 至 400°F (204°C)。这些精密溢流阀设计用于流量不重要的高压下的热膨胀或小体积溢流应用。因此，这些型号的液体曲线未显示在目录中Parker Autoclave 可以根据特殊订单提供各种入口和出口连接。RVP 型号还提供高温选项，适用于 750°F (399°C) 的温度。指定高温选项：为 750°F (399°C) 高温选项添加后缀“HT”。
警告：
1. AE 安全阀已预设并在工厂密封。如果客户破坏密封，则保修无效。
2. 最大系统工作压力不应超过安全阀设定压力的 90%。
市场：
- 石油和天然气
- 石化
- 化工
- 研究
特点/优势：
- 标准型号的安全阀由 316 不锈钢制成，精选部件由抗磨损不锈钢材料制成，以实现最佳经济性和坚固性。
- 设计有 3/8” 和 5/16” Parker Autoclave 高压入口连接。所有型号的出口连接都是 3/4 英寸 NPT 内螺纹。虽然可以使用其他尺寸和连接类型的适配器，但它们的尺寸必须满足特定的流量要求。
- 孔口直径范围从 .062 (1.57mm) 到 .312” (7.92mm)。
- 设计为随着系统压力增加而打开。正确的弹簧选择可确保打开、全升程和流量以及复位压力的可重复性。
- 材料工程和严格的质量控制程序相结合，以确保最高的质量、可靠性和使用寿命。每个阀门都经过预设和工厂密封，以确保阀门正常运行。
- 独特的阀座结构加上喷嘴导向和正确选择的材料允许标准设定压力达到 75,000 psi。(5171 bar)
- 旨在提供气密性的气体关闭。
- RVS 阀门设计用于使用较少的基本组件，有助于最大限度地减少备件库存并易于维护
- 可提供 CE 标志。可应要求提供 SOG 选项。
应用：
- 压力气体系统
- 低温系统
- 蒸汽处理系统
- 中压流体处理系统
Autoclave Engineers RVP Metal Seat Relief Valves 安全阀技术选型资料下载
RVP Metal Seat Relief Valves on Autoclave Engineers
安全阀：RVP金属阀座系列和RVS-非金属软阀座系列
RVP和RS安全阀系列压力设定范围为1.500ps103bar至60.000psi4140bar}，可应用于气体或液体的过压泄放。RVP系列的标准温度范围为-423°F-400°F|-253°c-204C并可提供温度高达750“F400C的高温选项。RVS系列的温度范围为32°F-400°F10°c-204°C.(注：阀座材质为Aron。)
这些精密阀门设计用于高压气体系统、低温系统、石化行业和其他特殊系统。它们应用于处理空气、工艺气体、蒸汽、汽化物和液体。建议不要将这些阀门用于蒸汽锅炉应用，这些产品未获ASME认证。
按照设计，安全阀的开度与背压的升高量成比例，因此建议不要选择在设定压力下阀门全开的应用(例如，分解、聚合反应等)。所以在超过设定压力10%条件下定义安全阀的全流量。
Series RVP relief valves provide reliable venting of gases or liquids for set pressures from 1500 psi (103 bar) minimum to 75000 psi (5171 bar). The standard temperature range for all models is -423° to 400° (-252° to 204°C). A high temperature option to 750°F (399°C) is also available. These precision valves are designed for pressure gas systems, cryogenic systems, petrochemical applications and other special systems. Capable of handling air, gases, steam, vapor and liquids, they are however, not recommended for steam boiler applications nor are they ASME code stampable.
All RVP models are designed primarily for thermal expansion or low volume relief applications at high pressures where flow is not critical. Thus, liquid curves for these models are not shown.Options: Autoclave Engineers can supply various inlet and outlet connections on special order. A high temperature option is also available for temperatures to 750°F (399°C) for RVP models. To specify high temperature option: Add suffix “HT” for 750°F (399°C) high temperature option.
| Item # |
Inlet Connection |
Outlet Connection NPT |
Orifice Diameter |
Pressure Rating psi (bar) @100°F (38°C) - Minimum Setting |
Pressure Rating psi (bar) @100°F (38°C) - Maximum Setting |
Pressure Rating psi (bar) @100°F (38°C) - Maximum Back Pressure |
| 5RVP9072 |
SF562CX |
3/4 Inch |
0.312 Inch
7.92 mm |
1500 psi
103.42 bar |
5000 psi
344.73 bar |
500 psi
34.47 bar |
| 10RVP9072 |
SF562CX |
3/4 Inch |
0.250 Inch
6.35 mm |
5000 psi
344.73 bar |
10000 psi
689.46 bar |
500 psi
34.47 bar |
| 15RVP9072 |
SF562CX |
3/4 Inch |
0.188 Inch
4.78 mm |
10000 psi
689.46 bar |
15000 psi
1034.20 bar |
500 psi
34.47 bar |
| 20RVP9072 |
SF562CX |
3/4 Inch |
0.156 Inch
3.96 mm |
15000 psi
1034.20 bar |
20000 psi
1378.93 bar |
500 psi
34.47 bar |
| 30RVP6072 |
F375C |
3/4 Inch |
0.125 Inch
3.18 mm |
20000 psi
1378.93 bar |
30000 psi
2068.39 bar |
500 psi
34.47 bar |
| 45RVP9072 |
F562C |
3/4 Inch |
0.093 Inch
2.36 mm |
25000 psi
1723.66 bar |
45000 psi
3102.59 bar |
500 psi
34.47 bar |
| 60RVP6072 |
F375C |
3/4 Inch |
0.078 Inch
1.98 mm |
30000 psi
2068.39 bar |
60000 psi
4136.79 bar |
500 psi
34.47 bar |
| 75RVP5072 |
F312C150 |
3/4 Inch |
0.062 Inch
1.57 mm |
37000 psi
2551.02 bar |
75000 psi
5170.99 bar |
500 psi
34.47 bar |
Caution:
1. AE relief valves are preset and factory sealed. Warranty is voided if seal is broken by customer.
2. Maximum system operating pressure should not exceed 90% of relief valve set pressure. Operating pressures in excess of this may cause weepage resulting in damage to the plug and seat.
Ordering Instructions: To permit prompt and correct responses to your order, we will require the following information: quantity, valve catalog number, service requirements (liquid, gas & vapor), set pressure (PSIG - bar), and service temperature range.
Caution should be exercised in proper selection of medium pressure tubing based on actual operating conditions. Two series available: 15000 (1034 bar) and 20000 (1380 bar).
For prompt service, Autoclave stocks select products. Consult factory.
All general terms and conditions of sale, including limitations of our liability, apply to all products and services sold.
|
