Murphy摩菲数字化CAN总线仪表在压路机上的应用

Murphy在2007年3月公布了PV100-A的升级版：PV101。PV101除了涵盖PV100-A的所有功能外，还增加了一些新功能并作了以下改进：

1． 改进了LCD背光灯的亮度和LED显示的可见度；
2． 使用了新的触摸传感技术，改进了触摸键的响应速度；
3． 使用了速度更快更可靠的处理器；
4． 增强了壳体的强度；
5． 增加了燃油位显示功能和意大利语言的选择；
6． 工作电压的范围由原8 – 32V 改为 6.5 – 32 V

其他参数和外形尺寸均与PV100-A一样。两种产品均可以互换！

一、概述

　　欧洲、美国从2001年开始已经陆续实施非公路用车第2阶段排放法规，为满足此排放法规，10升以上发动机必须使用电控和空-空中冷技术才能满足要求。从2005年开始，欧洲和美国将实施非公路用车第3阶段排放法规，所有发动机只有采用电控和空-空中冷技术才能满足要求。

　　发动机中的电控技术是指，利用电子控制单元(ECU)对发动机的调速功能、燃油系统、数据采集、故障诊断等进行统一的智能化管理。其中，数据的传输则采用控制器局域网和国际公认标准协议J1939来搭建网络。如何充分的发挥发动机的电子控制技术呢。首要的一点就是通过CAN总线技术，对电控发动机进行时时检测和控制。

　　2005年，我公司压路机开始配置电控发动机，第一台压路机XD121配置的是QSB3.9康明斯发动机。今年，数字化总线仪表开始首次应用，并显示出很强的优势。

二、MURPHY仪表介绍

　　PowerView是美国MURPHY公司生产的一种功能强大的数字化总线显示仪表。它能够为设备操作员显示发动机的诸多不同参数以及服务代码。也就是说，PowerView就象是观察电控发动机运行情况的一扇窗户。

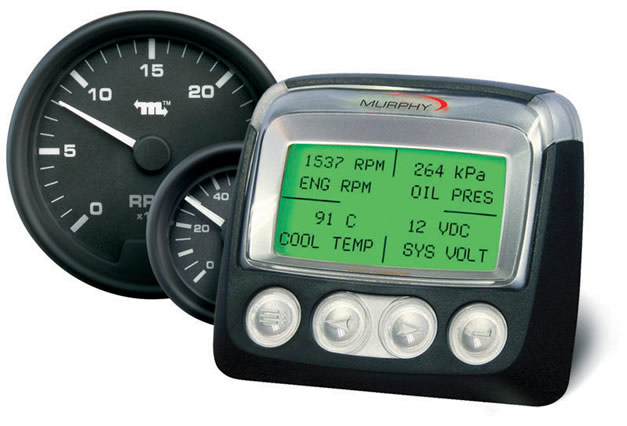

　　★PowerView外型

　　★PowerView界面

　　接通电源后，如发动机具有预启动程序，此时，PowerView将显示“WAITTOSTART”。当屏幕不再显示该信息的时候，操作员方可启动发动机。一旦发动机启动，屏幕上将显示发动机参数。如图3所示。根据参数设置不同，可以有单页面显示和分页面显示。单页面是只能显示预制的一个发动机参数，但可以通过方向键进行其他参数的选择显示。分页面则可以同时显示预制的四个发动机参数。

　　在发动机参数页面，按下“菜单键”进入主菜单，如图4所示，屏幕上显示出七个选项，通过“方向键”来进行滚动选择，按“右键”向下持续滚动光标，将会显示其余的几个选项。

三、在压路机上应用

　　数字化CAN总线仪表在我公司压路机上已经得到了初步的应用，目前主要应用于全液压振动压路机上，已经应用的产品有XS191D、XS122D、YZC12G、XD121等，CAN总线仪表在这些产品上配置后，显示出了很多的优点，一是可以省去机油压力表、水温表、转速表、小时计等一些发动机显示仪表，可以省去故障诊断、机油压力报警、水温报警等一些指示灯，使仪表台的布置非常的简单、明了和美观。如图4为XS191D仪表板布置图。二是可以显示燃油燃烧效率、燃油油耗、发动机时时负载和历史故障等一些以前看不到的重要的参数，可以对发动机有更深入的了解，对发动机的维护保养起到重要的作用。三是工作原理简单，接线方便。如图5。

　　★XS191D仪表台省去了转速表、机油压力表、水温表和各种报警灯以后的XS191D仪表台显得很简单和美观。

　　★工作原理Murphy公司总线仪表在压路机上应用时，接线很简单，首先接通一个12VDC或24VDC电源，然后通过CAN线和发动机控制器相连，这样就能进行数据传输了。另外，PowerView还可以配带1.16块指针式仪表，把重要的司机常看的数据直接反映出来。在连接线路的时候需注意以下几点：

　　1.在靠近PowerView端的CAN高和CAN低之间应接一个120欧姆的电阻。

　　2.使用的电缆应符合SAEJ1939的控制要求。

　　3.在连接PVA仪表的时候，应使用RS485屏蔽线。

　　4.如果不使用背光调节器，应将背光线接地，不能空接。

　　四、结束语

　　数字化CAN总线仪表在压路机上应用后，取得了良好的效果。我公司压路机在先进技术的应用，提高了整机的技术水平。

转速表TACHOMETER PVM35-T-3000-AB
车速表 PVM35-S-85-AB
水温表COOLANT TEMP PVM20-B-250-AB
机油压力表ENG OIL PRESS PVM20-A-100-AB
电压表VOLTS,24VDC PVM20-C-24-AB
燃油油量表 PVM20-J-100-AB
小时计 TM4593
PVCAN20 Series Models: 2 inch size gages:
?PVCAN20-A -Engine Oil Pressure PVCAN20-J -Percent Fuel Level
PVCAN20-B -Coolant Temperature PVCAN20-K -Boost Pressure
PVCAN20-C -Voltmeter PVCAN20-L -Exhaust Gas Temperature
PVCAN20-D -Percent Load at Current RPM PVCAN20-M - Intake Manifold Temperature
PVCAN20-E -Transmission Oil Pressure PVCAN20-N - Auxiliary Temperature
PVCAN20-F -Transmission Oil Temperature PVCAN20-P - Auxiliary Pressure
PVCAN20-G -Engine Oil Temperature PVCAN20-T - Tachometer
PVCAN20-H -Hydraulic Oil Temperature

PVCAN35 Series Models: 3.5 inch size gages
PVCAN35-T - Tachometer
PVCAN35-S - Speedometer
机油压力表 A20PG-100
机油压力表 A25P-75
液晶故障显示器 MARK IV(12/24)/ Mark III-12/24
转速表 MURPHY SHD30
数字温度表 MDTM89-C--J /MDTM89-C-A-J
数字温度表 MDTM89-C-A-J
PowerView显示器 PV101-A
CAN总线及电源线束 PVW-PW-120
PVA连接线束 PVW-J
PVA终端电阻 PVJR
转速表 PVA35-T-3000-AB
发动机油压表 PVA20-A-150-AB
冷却液温度表 PVA20-B-250-AB
