信德迈科技(北京)有限公司 是领先的流体控制元件销售集成商,公司携液冷连接器资深技术专家和管理团队,秉承企业家精神和强烈的创新意识,整合推出了极具创新力的一系列液冷连接系统解决方案。我们涉足的领域包括:数据中心冷板和浸没式液冷、电子水冷、高性能计算机、边缘计算和5G、半导体测试、医疗电子等行业。为广大客户提供了安全可靠和极具经济性的连接方案。公司先后与中移动, 字节跳动 ,中科曙光,华为,中兴通讯,百度,联想,美团,快手,新华三,京东,维谛Vertiv, 英业达inventec , 盈凡nVent ,Boyd ,捷通 ,曙光数创 ,比亚迪 ,吉利 ,英特尔Intel ,万国数据 ,世纪互联 ,合盈数据 ,海悟 ,佳力图 ,三河同飞和研祥等公司进行了业务开展,有望未来成为及液冷器件及仪表领域核心主流供应商。

公司产品涵盖:液冷快接头、EPDM软管、电磁阀、传感器、温湿度一体化传感器、压力/液位/及流量开关。

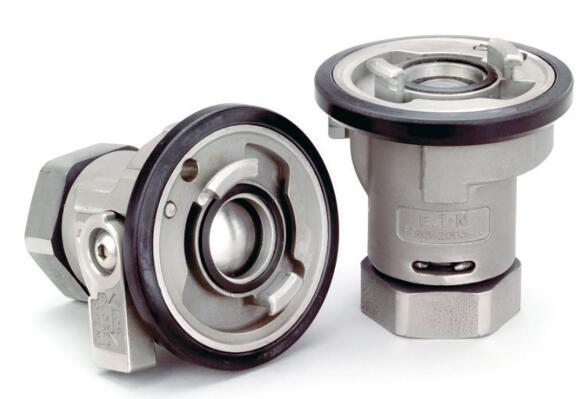

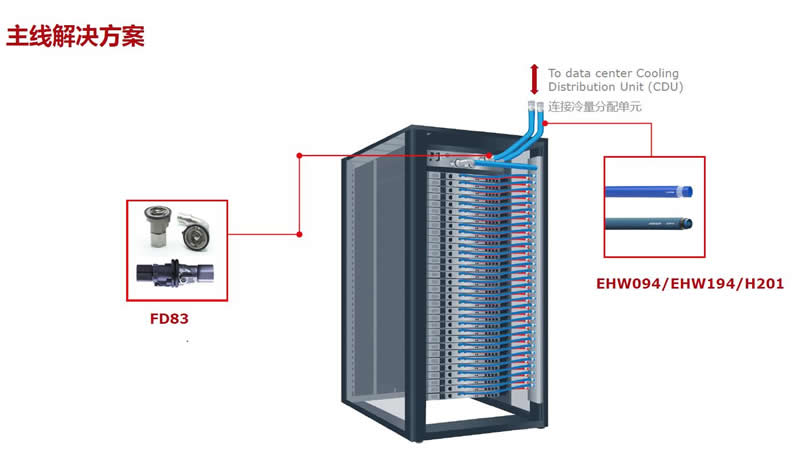

FD83系列全流量双互锁快换接头

FD83是为流体输送和电子冷却用途设计,这些用途要求全流量,且流体相容性和安全性至关重要,特点是左右两半接头完全相同,包括2 个互锁,消除泄露,确保最大安全性。左右接头耦合前,截流阀不能开启,截流阀闭合前,左右接头无法断开,适用于多种低压应用。

WQF8 系列全流量双互锁快换接头

WQF8 是为流体输送和电子冷却用途设计,这些用途要求全流量,且流体相容性和安全性至关重要,特点是左右两半接头完全相同,包括2 个互锁,消除泄露,确保最大安全性。左右接头耦合前,截流阀不能开启,截流阀闭合前,左右接头无法断开,适用于多种低压应用。主要应用与液冷数据中心机柜主管路冷却液水流体输送。

EPDM液冷软管 EHW194:UL94 V0 防火阻燃
EHW194 Water Liquid Cooling Hose

- 灵活的路由能力
- 多种颜色可供选择
- 专为伊顿无插座无压接接头解决方案而设计,具有出色的保持力
- 更大尺寸的产品,可结合到数据中心的内部机架和源线应用中
- -40°C to+125°C
– 1 根软管用于整个系统
- 规格-04/-06/-08/-10/-12/-16

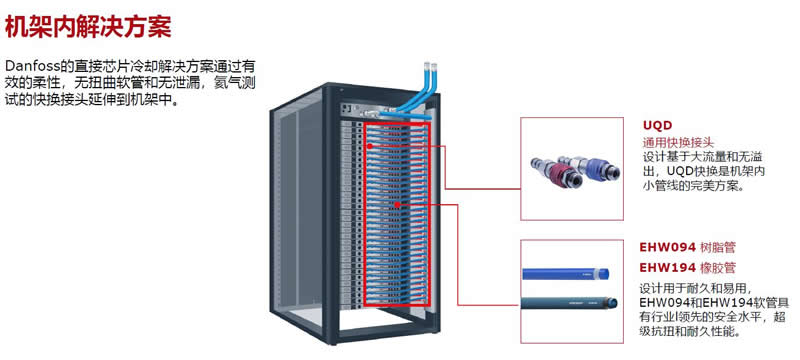

UQD快速接头

Danfoss UQD快速接头采用平面设计理念,必须能够承受最严格的氦泄漏测试,因此从设计到制造,我们均严格把关,确保为我们的数据中心客户打造完全可靠的零泄漏产品,保护电子设备免受冷却剂影响,同时保证宝贵数据的安全。

5400系列制冷剂接头
浸没式液冷接头


Danfoss 5400 系列快换是连接在制冷管线上,
流损小、混入空气少。焊接头或者螺纹连接
端口适合各种软管或者硬管连接,也可以适
配隔板安装。整体浸入式液体散热解决方案

GH001多制冷剂软管特征

  • SAE J2064 E 型,-40 o C 至 +140 o C(-40 o F 至 +285 o F)
  • 通过 R134a、R1234yf、R404a、R407C、R410 等认证
  • 工厂压接和全球 EZ 夹连接器系统*
  • 显着超过 SAE J2064 性能
  • 尺寸 6 到 12(EZ 夹为 6、8 和 10)
ADB系列平面快速断开接头

Eaton的平面铝(ADB)快速接头是一种轻巧,坚固的干式断开快速接头,具有Eaton专有的轮廓和对准功能,可轻松连接。

- 与塑料快速接头相比,当需要卓越的性能时,非常适- 合较小的供应线
- 可选的阳极氧化颜色选项,有助于连接匹配
铝材质

MLDB系列平面干式断开快速接头

Eaton的MLDB系列不锈钢快速接头是平面/干式断开快速接头,非常适合液体冷却应用。设计时注重高流量和低压降,该快速接头非常适合较小的连接管线。

- 安全套锁防止意外断开
- 推动与双截止阀连接
-不锈钢MLDB系列平面干式断接

伊顿RCC系列机架冷却连接器快速断开接头

快速断开连接器设计用于与服务器机架安装架集成。当服务器硬件锁定到位时,快速接头自动连接和断开。这提供了更清洁的解决方案,并减少了在已经充满挑战的环境中的布线混乱情况。

-双阀设计可大程度地减少泄漏
-不锈钢

GH001胶管& EZ Clip 接头

- 热塑和弹性材料内胶层,合成弹性材料外层,以及棉线编织增强层
- 极低的渗透率性,(0.3kg每平方米每年),远优于行业标准
- 最大抗扭曲性能,耐吸空
- 兼容R134a, R1234yf, R407C, R404A, R12, 1234ze, 1233zd 等制冷剂
- 规格: -4/-6/-8/-10/-12/-16

EH001 柔性阻燃耐磨软管

伊顿的工业冷却软管专为低压系统而设计,是数据冷却应用中较大供应管线的理想选择。 丁腈内胎提供出色的冷却液兼容性和性能。 带 FD83 接头的合格软管组件。 UL 94 V2 阻燃等级。

Blindmate QD 自对中双截止盲插快速接头

为实现服务器刀片的轻松、无故障连接而设计,这是我们产品中尺寸最小的连接器。 按照标准互换制造,但具有伊顿闻名的设计完整性和质量。

- 阀门中心的可变性非常低,以确保正确对齐
- 强制连接低于规格要求
- 一个连接器安装在机架上,而另一个连接器安装在刀片上
- 设计用于直接使用软管和管道

H201软管橡胶管

当需要围绕电子设备进行无泄漏连接时,软管是液体冷却供应管线的理想选择。 当与合格的伊顿倒钩连接器匹配时,H201 提供出色的接头保持力,无需压接。

内外层合成橡胶,一层纤维编织增强层
多种颜色可以提供:蓝,黑,红,灰,绿等
非常好的抗扭曲性能
与 H201 相比,具有更高温度性能的纺织编织增强材料。工作温度: -40℃至+127℃
用于关键热应用

FC332 AQP 高温无套筒软管(高级)

与 H201 相比,具有更高温度性能的纺织编织增强材料。

用于关键热应用

EHW023 热水排放软管

伊顿的热水排放软管非常适合需要在关键应用中充满信心地输送冷水和热水的大型供应管线。 这种高抗拉强度合成纺织 EPDM 橡胶软管可以通过 UL 认证,以满足您的应用。

4245 Eclipse 可成型热管

基于尼龙的管道非常适合冷却应用,并且可以形成以匹配特定的路由。 伊顿的热管具有卓越的耐磨性、易于切割,并且在用于非成型布线时具有出色的柔韧性。
特定的软管路线可以使用不同的颜色以便于识别。 UL 94 HB 阻燃等级。
GH109 灵活、轻便的 EPDM 软管

GH109 EPDM 软管专为冷却液应用而设计。 高度工程化的 EPDM 管材复合材料可提供出色的冷却液耐流体性。 它还非常灵活地制作组件并易于安装在狭窄的路线中。

EHW094 树脂管

- 内外层树脂材料,纤维编织增强层
- 符合UL94 V0等级
- 不导电,通过了绝缘25千伏电压测试
- 多种颜色可以提供
- 工作温度: -40℃ 至+125℃
- 规格: -04/-06/-08/-12

宝塔式接头

- 铜或不锈钢材质
- 直接插入软管的结构设计
- 安装无需工具
- 不需要卡箍
- 可匹配H201、EHW094和EHW194 软管

阀门

温度传感器

精确的温度测量可确保系统安全和节能地运行。
我们坚固耐用的传感器具备准确、可靠、耐腐蚀、节能优点,

- 水分配行业

压力传感器

专为满足客户需求设计的压力变送器
压力变送器总览

开关

压力开关、压差开关和温度开关

Danfos AVTA自励式温控水阀

温控阀是一种简单可靠的解决方案,它既不需要电力,也不需要控制空气。它可以用于多种应用,比如在冷却系统中自动控制水温。这些阀门可以配备远程传感器或内置传感器。

东数西算工程,八大枢纽节点批复建设

如同“南水北调”“西电东送”“西气东输”,“东数西算”是国家又一项重要战略工程。“东数西算”强调全局优化思维,由过去的单体、离散向现在的整体、协同方向转变。通过统筹布局、完善标准、一体化实施推进的思路,在京津冀、长三角、粤港澳大湾区、成渝、贵州、内蒙古、宁夏、甘肃八大区域部署国家枢纽节点。重点推动数据中心与网络、云、算力、数据要素、数据应用和安全等协同发展。
丹佛斯动力系统FD83 —— 引领数据中心液冷未来趋势

丹佛斯动力系统团队快速开发的全新两英寸 FD83 快换,成功帮助客户满足其对新数据中心机柜的液冷需求。2021年,丹佛斯动力系统美国客户联系了丹佛斯团队。该公司需要紧急的技术支持,以满足在高性能计算、深度学习和数据分析等挑战性应用的高端数据中心机柜的新液冷要求。

丹佛斯动力系统精彩亮相2022开放数据中心峰会

2022 ODCC 峰会上,丹佛斯动力系统流体输送专家携带明星产品UQD快换和FD83接头,向大众展示了丹佛斯在液冷技术上的应用创新研究。FD83系列全流量双互锁: Danfoss的FD83是为流体输送和电子冷却用途设计的,这些用途要求全流量,且流体相容性和安全性是至关重要的。FD83的特点是左右两半接头完全相同,包括2个互锁,消除泄漏,确保最大安全性。左右接头耦合前,阀芯不能开启,阀芯闭合前,左右接头无法断开。FD83接头系统适用于多种低压应用。

数据中心用仪器仪表

数据中心用仪器仪表主要产品:压力,差压,温度,流量,温湿度,投入式液位,气体检测,漏水检测等。RO水处理系统 主要产品:压力,温度,流量,液位,分析;AHU 空调系统 :空气处理机组,包括洁净室。主要产品:温湿度,差压,压力,温度。柴油发电机组,在柴发机电主要产品:液位计,涡轮流量计,腰轮流量计。

不锈钢卡箍 HOSE Clamps

Heavy Duty Clamps
软管保护

单耳卡箍

360°无级 密封: 圆周表面压力均衡
封闭式挂钩: 径向压力大,卡箍外部轮廓光滑
卡箍耳朵: 补偿工件公差,调节表面压力
耳窝和水滴型压槽: 增加卡紧力
无毛刺的钢带边缘: 减少被卡紧工件受损的风险
安全挂钩: 避免运输过程中卡无意打开

数据中心液冷机柜CDU配套丹佛斯MBS 4000高性能高精度压力变送器


压力变送器, MBS 4000, 0-10 bar
订货代码 060G7681
电气连接: DIN 插头, 压力连接类型: G, 压力连接尺寸: 1/4
精度0.2%
UL认证

数据中心液冷机柜CDU配套丹佛斯MBT3252 型温度传感器 | Temperaturesensor,typeMBT3252-Danfoss

温度传感器, MBT 3252, 75 mm, G,1/2
097U0257
温度范围 [°C]: -50 - 200, 传感器元件类型: Pt, 传感器元件阻抗 [Ohm]: 100, 保护管材料: AISI 316 Ti, 电气连接: 类型 B, 电气连接尺寸: Pg 16

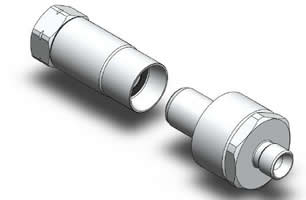

Universal Quick Disconnect Blind-Mate (UQDB) Specification
Blind mate ADB盲插接头
UQDB盲插接头

- 铝材质
- EPDM密封
- -40 至150℃
- 25bar最大工作压力
- 高流量低压降
- 径向偏差±1至2mm
- 100% 氦气检测



几十年来,丹佛斯的流体输送专家帮助塑造和发展了直接到芯片的液体冷却市场,提供了专为满足当今数据中心不断增长的需求的高性能解决方案。快速连接器作为液冷系统内的热插拔组件,柜内部署,泄漏影响大。因此,可靠、安全、易维护的流体连接器对整个液冷系统的稳定性和可靠性至关重要,必须确保液体不会泄漏而导致电子元件损坏。丹佛斯液冷快速连接器,满足数据中心对于液冷接头选型的严苛要求,如密封性能、材质兼容性、结构及流量设计等,能够确保实际操作和反复使用中的安全快速连接。

ODCC成员

丹佛斯是开放数据中心委员会(ODCC)的白金供应商成员,是在中国通信标准化协会指导下,以开放、合作、创新、共赢为宗旨,开放、合作、创新、共赢为宗旨,围绕服务器、数据中心、网络、测试评估、边缘计算、智能监控与管理等内容,打造的国际知名数据中心产业平台。




OCP成员

丹佛斯是开放计算项目(OCP) 的贡献成员,该项目是一个以社区为中心的协作组织,致力于标准化小型到超大规模数据中心的所有硬件的设计和性能。我们不仅满足行业标准; 我们正在帮助设置它,无论是今天还是未来。



丹佛斯流体连接件历史

丹佛斯快换接头历史起源于1915年,拥有超过百年的快换接头研发、生产、应用经验,服务于诸多行业,为客户设备运营提 供稳定服务。在北美、欧洲、中国均有研发和生产基地,为本地客户提供优质服务,持续稳定的供货。 丹佛期是世界上ZUI大的流体输送产品—软管的制造商之一,有超过100年的制造经验。我们在原材料的创新和解决方案方面有 着丰富的经验, 在数据中心业务当中,我们有多种解决方案!在温度设计,工作压力,弯曲半径等都具有非常好的性能。 丹佛斯在数据中心液冷行业耕耘二十余载,凭借过硬的产品性能和可靠的产品质量,收获客户信赖,与全球顶尖数据中心企业 建立合作关系。FD83在多年前被证明是IBM POWER575的正确解决方案,帮助IBM实现高效的液体冷却。


为什么选择液冷

为了低碳环保、提高性能、提高能源利用率、节省成本,只有直接芯片液冷,没有其它选项。其他系统无法解锁数据中心的全部潜力,同时如丹佛斯流体输送解决方案这样简化安装和维护。依靠伊顿在数据中心数十年的液体冷却经验 用于液冷数据中心多租户和超大规模的流体输送解决方案


从主要供应线到较小的馈线,伊顿拥有完整的产品组合来满足您的液体冷却需求。 对于以技术为中心的液体冷却数据中心,伊顿提供了可靠的行业领先产品组合,以可靠性和数十年的可靠性能而著称。请放心,您的冷却液将继续提供最佳性能,而不会带来风险。几十年来,丹佛斯的流体输送专家帮助塑造和发展了直接到芯片的液体冷却市场,提供了专为满足当今数据中心不断增长的需求的高性能解决方案。



液冷软管和快速接头 - 数据中心液体冷却流体输送产品解决方案
HOSE, TUBING, FITTINGS AND CONNECTORS - Fluid conveyance solutions for liquid cooling data centers

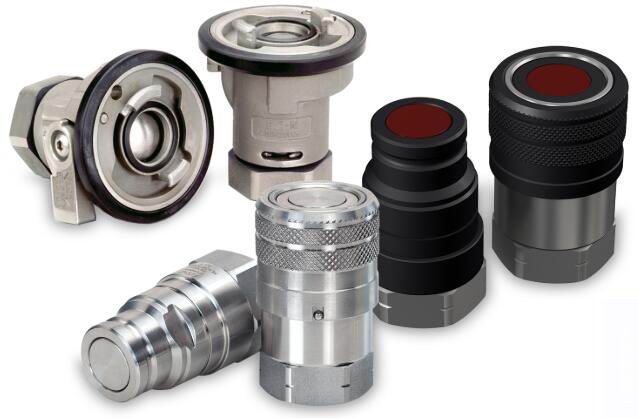

FD83系列全流量双联锁快速接头
FD83 series full flow dual interlocking coupling



Eaton的FD83电子液冷快速接头设计用于电子冷却应用,在这些应用中,全流量,流体兼容性和安全性至关重要。FD83具有专有的互锁功能,可防止泄漏并确保在关键环境中的最大安全性。不锈钢,可根据要求提供其他材料类型。1英寸或更大电源线的理想选择。Eaton’s FD83 coupling is designed for electronics cooling applications where full flow, fluid compatibility and safety are essential. The FD83 features a proprietary interlock feature that prevents spills and ensure maximum safety in critical environments. Stainless steel, other material types available upon request. Ideal for 1 inch or greater supply lines.



DANFOSS EATON FD83系列全流量双联锁快速接头
FD83 series full flow dual interlocking coupling


FD83系列全流量双联锁快速接头

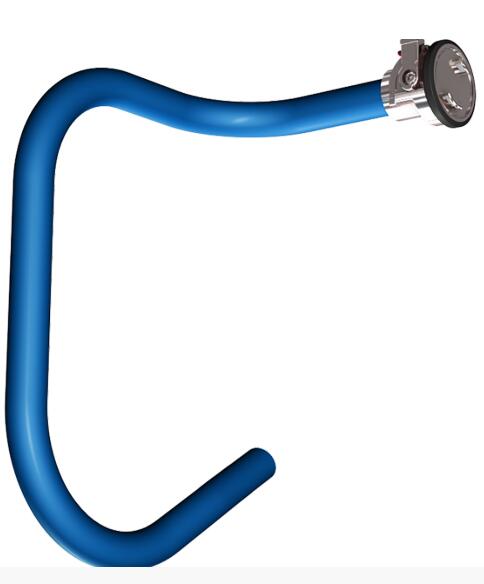

热成型溶液Thermoformed solution

伊顿的热成型软管组装解决方案为液体冷却应用提供了最佳解决方案。该解决方案消除了其他系统常见的泄漏点,并提供出色的流量性能,使您的数据中心拥有最紧凑,最干净的路由。Eaton's thermoformed hose assembly solution provides the optimum solution for liquid cooling applications. This solution removes leak points common with other systems and provides excellent flow performance giving your data center the most compact and cleanest routing.





HOSE, TUBING, FITTINGS AND CONNECTORS Fluid conveyance solutions for liquid cooling data centers


Count on Eaton’s decades of liquid cooling experience in data centers
Fluid conveyance solutions for liquid cooling data centers multi-tenant and hyperscale


From main supply lines to smaller feeder lines, Eaton has a full portfolio to solve your liquid cooling needs. For technology focused liquid cooling data centers, Eaton offers a proven industry leading portfolio which is known for reliability and decades of proven performance. Rest easy knowing your cooling liquid will continue to provide top performance instead of risk.



MLDB系列平面干式断开快速接头

Eaton的MLDB系列不锈钢联轴器是平面/干式断开联轴器,非常适合液体冷却应用。设计时注重高流量和低压降,该联轴器非常适合较小的连接管线。

- 安全套锁防止意外断开
- 推动与双截止阀连接
- 不锈钢MLDB系列平面干式断接



伊顿RCC系列机架冷却连接器快速断开接头

快速断开连接器设计用于与服务器机架安装架集成。当服务器硬件锁定到位时,联轴器自动连接和断开。这提供了更清洁的解决方案,并减少了在已经充满挑战的环境中的布线混乱情况。

- 双阀设计可最大程度地减少泄漏
- 不锈钢


ADB系列平面快速接头

Eaton的平面铝材质ADB系列快速接头是一种轻巧,坚固的干式断开快速接头,具有Eaton专有的轮廓和对准功能,可轻松连接。

- 与塑料联轴器相比,当需要卓越的性能时,非常适合较小的供应线
- 可选的阳极氧化颜色选项,有助于连接匹配
- 铝
- 热成型溶液
- 伊顿的热成型软管组装解决方案为液体冷却应用提供了最佳解决方案。该解决方案消除了其他系统常见的泄漏点,并提供出色的流量性能,使您的数据中心拥有最紧凑,最干净的路由。



MLDB series flat face dry break coupling
Eaton RCC series rack cooling connector quick disconnect coupling
ADB series flat face quick disconnect couplings
Blindmate QD Self-centering double acting coupling



Liquid cooling Hoses Supply line hose (Standard)
GH109 Flexible, lightweight EPDM hose
4245 Eclipse- Formable thermal tubing
EHW023 Hot water discharge hose
H201 Eaton easy couple hose
EH001 Flexible flame and abrasion resistant hose
FC332 AQP High temp socketless hose (Premium)

Textile braid reinforcement with higher temperature performance when compared to H201.
To be used in critical thermal applications



- 数据中心冷板液冷技术 - #数据中心 # 冷板式液冷 #浸没式液冷


备注:其它尺寸和连接形式根据市场需求也可以制造。请联系我们 13910962635 , 15801532751 or info@cnmec.biz 杨经理,李经理咨询。从服务器机箱到冷却分配单元,信德迈公司携丹佛斯提供全方位的优质流体输送产品组合,可满足您所有的数据中心冷却系统技术需求。 与信德迈公司携手合作,轻松获得一站式解决方案!



从主供液端到各类机架,丹佛斯快速接头可帮助优化冷却回路。丹佛斯技术能确保您回路的最佳密封性。平面快速接头令整个连接和断开过程安全无滴漏,冷却液和电子装置之间的连接系统可以提高整体设备性能。如今,在数据中心领域,绿色、低碳已成为未来发展的关键词,丹佛斯将持续以安全、高效的连接赋能液冷数据中心绿色降碳,促进双向可持续发展。从服务器机箱到冷却分配单元,信德迈公司携丹佛斯提供全方位的优质流体输送产品组合,可满足您所有的冷却系统技术需求。


北京汉深流体技术有限公司携手合作,轻松获得一站式解决方案!
