隔膜密封：浅谈法兰标准

流体介质或许具有腐蚀性，或存在颗粒物，粘稠，通常使用隔膜密封将测量元件和介质隔离开。隔膜密封不仅承受工艺条件，也在很大程度上左右了测量的精确性和可靠性，是一大类具有较高技术含量的产品。我们将陆续推出一些关于隔膜密封产品的小文章，欢迎读者提出意见，共同进步。

这一期我们请雅斯科的工程师来简单介绍法兰隔膜所涉及的相关法兰标准。

隔膜密封：浅谈法兰标准

雅斯科拥有品种丰富的隔膜系列产品，能满足各种条件下的压力测量。选择一款合适的隔膜，通常需要考虑以下几个方面：

测量的压力范围与温度范围
接液材质
仪表连接接口
过程连接接口
是否需要清洗

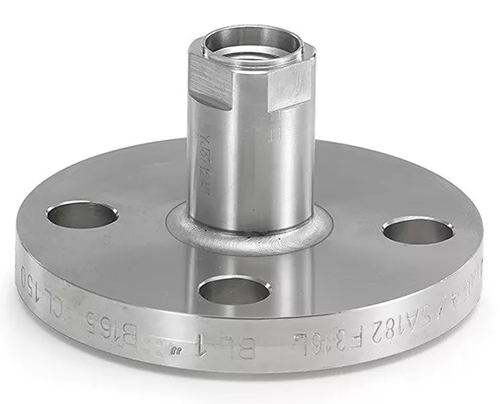

过程连接采用法兰的隔膜，称为法兰隔膜。因为法兰标准众多，且不同标准的表达方式近似，所以无论对供方还是使用方，经常会遇到一些标准和规格上的困扰。

目前常见的法兰标准有以下几种：

仔细看上表，不难发现各标准都规定了法兰规格的正确书写方式，相似但不完全相同。

ASME B16.5-2009
只有NPS/Class表达方式

EN 1092-2002
只有DN/PN表达方式

HG/T 20615-2009
有NPS/Class和DN/PN两种表达方式，该标准中给出了Class与PN的对应关系，所以一种规格的法兰用两种表达方式均可。用NPS/Class表达方式的法兰与 ASME B16.5 -2009 标准中相同规格的法兰尺寸基本相同，但是要注意螺栓换成了公制的，而ASME标准中是美制螺栓。

HG/T 20592-2009
只有DN/PN表达方式，与EN1092 -2002标准相同规格的法兰尺寸基本相同。

GB/T 9112/9113-2010
NPS/Class和DN/PN两种表达方式都有。其中，DN/PN与EN1092 -2002和HB/T20592-2009标准中相同规格法兰尺寸基本相同； NPS/Class与ASME B16.5标准中相同规格法兰尺寸基本相同，但螺栓是公制的。

SH/T 3046-2013
也有NPS/Class和DN/PN两种表达方式（NPS/Class与ASMEB16.5 -2009标准相同规格的法兰尺寸基本相同），但螺栓是公制的。

需要注意的是，一般情况下，NPS 与 DN 是有对应关系的，如下表。但是对于 Class 与 PN，除了 HG/T20615-2009 和 SH/T3046 -2013 标准中明确给出了对应关系，其余标准中均未给出一一对应关系，所以不可混用。法兰规格的正确描述方法是按照标准规定的方式书写，并带上参照的标准。

关于法兰标准，以及关于隔膜密封产品应用的更多问题，欢迎垂询信德迈公司销售及技术部门的相关人员。
