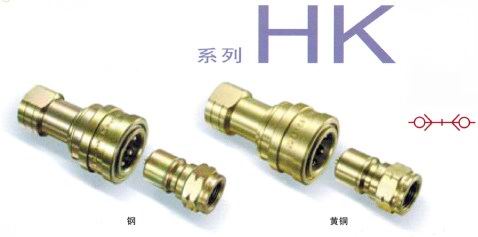

EATON HANSEN HK系列制冷专用接头
材料：
主体：镀锌钢、重铬酸盐或黄铜
套筒：镀锌钢、重铬酸盐或黄铜
阀：镀锌钢，重铬酸盐或黄铜
钢球：不锈钢
弹簧：不锈钢
密封圈：氯丁橡胶
防尘塞和防尘帽
聚氯乙烯或黄铜
EATON HANSEN HK系列制冷专用接头
PDF Catalog
技术特性
双向关断接头
球形锁
满足ISO7241-1系列B标准
通过后拉释放套筒进行连接
为得到最佳真空性能，可提供更坚固的阀芯弹簧（编号HVS)防尘帽和防尘塞
CE 该系列是按照欧洲压力设备指令97/23 EC条款3.3中的规定设计和制造的。
应用
制冷系统加液
制冷剂气体处理
尺寸MM / 重量G
尺寸 |
通径mm |
连接尺寸 |
连接长度 |
钢，1/4'' 6.3 |
5.9 |
1/4 NPT |
72 |
黄铜，1/4'' 6.3 |
5.9 |
1/4 NPT |
72 |
产品编号
尺寸 |
通径mm |
连接尺寸 |
母头 |
公头 |
标准 |
HVS选项 |
标准 |
HVS选项 |
钢，1/4'' 6.3 |
5.9 |
1/4 NPT |
2H16118 |
2H16HVS118 |
2K16118 |
2K16HVS118 |
黄铜，1/4'' 6.3 |
5.9 |
1/4 NPT |
B2H16118 |
B2H16HVS118 |
B2K16118 |
B2K16HVS118 |
防尘帽和防尘塞
ISO尺寸
mm |
防尘塞 |
防尘帽 |
PVC |
黄铜 |
PVC |
黄铜 |
6.3mm |
PSDC2HK |
SDC2HK |
PPDC2HK |
PDC2HK |
最大工作压力
钢: 255bar / 3695psi
黄铜: 185bar / 2680psi
泄漏量:
每次断开泄漏量0.9ml
流量压降：40度下液压油粘度30cST
|
