早在 1957 年， NuFlo 公司就成功开发并推出了针 对油田开发和生产的第一款涡轮流量计，此款 流量计使用了碳化钨硬质合金的轴承和支撑 件，以满足油田生产的苛刻要求。经过几十年的现场使用和考验， NuFlo 公司的涡轮流量计在 耐用性和测量精度等诸多方面的出色表现已获 得业界的广泛认可，目前 NuFlo 涡轮流量计广泛 应用于各地。
NuFlo 公司的涡轮流量计可以就地指示瞬时流量和累计流量。测量介质流经涡轮流量计转子 时，转子转动速度和介质流速成直接的比例关系。通过电磁检出装置产生的标准正弦波脉冲信号 可以直接传送到 NuFlo 公司的流量累计读取设备或控制系统等设备。
一流的性能基于一流的设计 1. 电磁检出信号管螺纹接口，标准配置 2. 转子精确对中且预标定到确定的精度 3. 法兰、丝扣等标准的或特殊的过程连接方式 4. 导流叶片增加了低流速时的测量性能 5. 导流叶片固定轴用于固定和支撑转子套件 6. 转子轴承、轴和止推滚珠均为碳化钨材质，具 有使用寿命长和免润滑等特点 7. 锁紧件方便了流量计维修拆卸 8. 流量计表体为精密加工的整体件，具有坚固耐 用的特点
应用行业 NuFlo 公司可以提供各种联结方式和各种不同精度的涡轮流量计，典型应用在： 油田注水的流量计量 加热处理器流量计量 测试或生产用分离器的流量计量 污水井的流量计量 二氧化碳注井的流量计量 蒸汽机组的燃料和给水的流量测量 化工装车和卸载的流量计量 液态丙烷的流量测量 现场采矿和浸取的流量测量 等等 …
精度 根据流量计的线性特征， NuFlo 涡轮流量计的精度有 “ 标准级 ” 和 “ 工业级 ” 两个精度等级。标准精度流量 计应可为测量精度要求不太高的场合提供更具性价比的解决方案；高精度等级的流量计应用于等级要求相 对较高的场合。在一定流量范围内，还可提供更高精度等级（高于 0.5% ）的涡轮流量计。

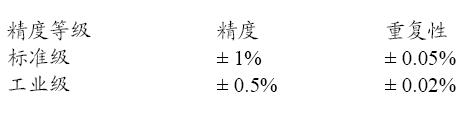

精度等级 精度 重复性 标准级 ± 1% ± 0.05% 工业级 ± 0.5% ± 0.02%
温度范围（电磁检出单元） 温度范围 流量计尺寸 -55 to 107°C 3/8” 到 3/4” -55 to 121°C 7/8 到 8” -55 to 232°C 全系列尺寸 大于 232°C 的应用场合，请向 NuFlo 咨询
认证 CSA 认证的危险区 I 级， A 、 B 、 C 、 D 组， 1 区 可提供符合 NACE MR01-75 要求的产品 EZ-IN 和 1502 WECO 流量计可提供有 CE 标识的产品 ( 符合 PED, 97/23/EC 标准 )
构造材质 流量计表体和叶片： 316L 不锈钢 转子： CD-4MCu 轴和轴承：碳化钨
可选材质： 轴：无粘结剂型碳化钨，增强对特殊化学流体的抗腐蚀性 轴和轴承：银焊，以承受高达 290°C 的高温和化学物质对轴承的侵蚀 转子：镀镍，以增加对化学物质的抗腐蚀（特别是酸性介质对含铁材质的腐蚀）
优点 高精度和高重复性测量 性价比较高的涡轮流量计测量方案 易于安装和多种连接方式 免维护特点 在恶劣的使用环境下，很长的使用寿命
流量计尺寸选择 流量计尺寸的选择基于安装流量计管线的瞬时流量，而不是基于管线的尺寸大小，参照 “ 线性流量图表 ” 可完成流量计尺寸大小的选择。在超出流量计的额定流量范围时，流量计仍然可以保证其测量精度，但对 轴承的磨损和压降的增加会缩短流量计的使用寿命。 NuFlo 涡轮流量计的实际测量流量不超出其额定流量范 围的 10% 时，不会对流量计造成损坏。
安装 安装流量计时，应确保流量计上的流量指示方向和流体流向一致 要求有 10D （ D 指流量计的公称通经）上游只管段和 5D 下游直管段，且上下游直管段的内径和流量计的过程连接通经。 截流装置及控制阀等设备应安装在流量计下游
管螺纹 温度等级 250°F (121°C) 450°F (232°C) 螺纹尺寸 1” NPT 1” NPT

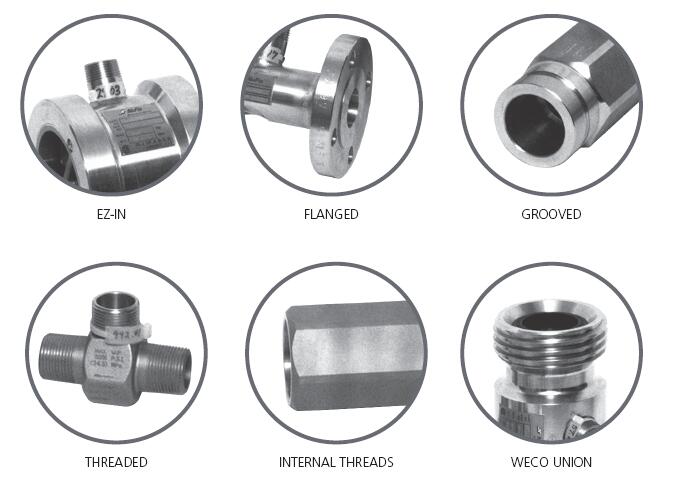

过程连接方式 可提供灵活多样的连接方式 螺纹连接 槽型连接 法兰连接 夹装式 WECO 1502
螺纹 NPT 连接 螺纹连接的流量计尺寸为 3/8” 到 2” 3/8 ” 到 1” 管线的流量计均有 1” NPT 过程连接以简化流量计尺寸的变化 除 2” 流量计之外，其他尺寸流量计使用母螺纹
法兰连接 可提供 RF 和 RTJ 两种法兰规格的涡轮流量计，法兰材质可以是碳钢或不锈钢。所有法兰连接式的涡轮流量 计使用承插式法兰，焊接在流量计外部，而不是焊接在流量计的末端连接处，因此法兰不会和被测流体介质接触。
ANSI B16.5 压力等级 CS = 碳钢， SS = 不锈钢
槽型连接 槽型连接方式的涡轮流量计的尺寸范围为： 7/8” 到 8”
WECO 1502 型 Union 连接方式 通常使用在高压油井的流量测量场合上。 1” 、 1-1/2” 和 2” 流量计的 Union 连接尺寸为 2” ， 3” 流量计的 Union 连接尺寸为 3” ，所有的 1502 型流量计均有两个电磁检出单元的适配器。 专用流量计 高压 水泥泥浆 CO2 液态氮 抗腐蚀 钻井液体测量 请联系 NuFlo ，以获取进一步信息

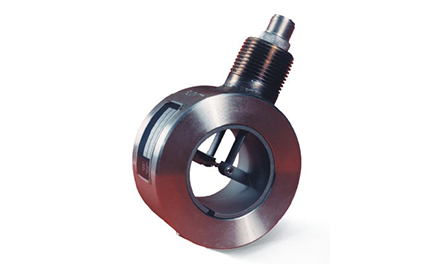

EZ-IN 夹装式流量计 和法兰式的流量计向比较， BF 系列夹装式涡轮流量具有更好的性价比。 BF 系列的夹装式流量计除了可提供 精准而坚固的安装及免维护等特点外，还具有以下特点： 更低的安装费用 比常规的法兰连接具有更好的性价比 易于拆除和检查 RF EZ-IN 夹装式流量计可以和任何 ANSI 150~ANSI 1500 法兰配对安装， RTJ EZ-IN 夹装式流量计可以和 ANSI 900 、 1500 或 2500 法兰配对安装，订货时须说明法兰连接方式 CE 标志的 8x8” EZ-IN RF 要求特殊的对中工具
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
