NuFlo液体涡轮流量计--为您提供精确的流量测量

早在1957年，NuFlo公司就成功开发并推出了针对油田开发和生产的涡轮流量计，此款流量计使用了碳化钨硬质合金的轴承和支撑件，以满足油田生产的苛刻要求。经过几十年的现场使用和考验，NuFlo公司的涡轮流量计在耐用性和测量精度等诸多方面的出色表现已获得业界的广泛认可，目前NuFlo涡轮流量计广泛应用于各地。

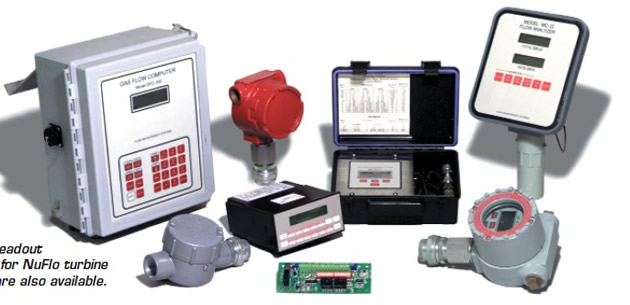

NuFlo 公司的涡轮流量计可以就地指示瞬时流量和累计流量。测量介质流经涡轮流量计转子时，转子转动速度和介质流速成直接的比例关系。通过电磁检出装置产生的标准正弦波脉冲信号可以直接传送到NuFlo 公司的流量累计读取设备或控制系统等设备。

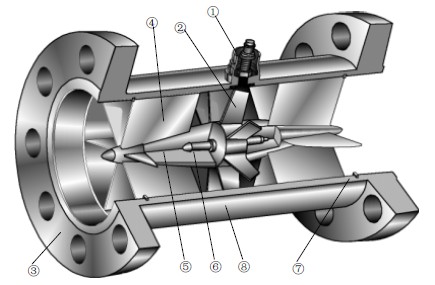

NuFlo Liquid Turbine Meter 液体涡轮流量计 : 一流的性能基于一流的设计

1. 电磁检出信号管螺纹接口，标准配置
2. 转子精确对中且预标定到确定的精度有使用寿命长和免润滑等特点
3. 法兰、丝扣等标准的或特殊的过程连接方式
4. 导流叶片增加了低流速时的测量性能
5. 导流叶片固定轴用于固定和支撑转子套件用的特点
6. 转子轴承、轴和止推滚珠均为碳化钨材质，具
7. 锁紧件方便了流量计维修拆卸 8. 流量计表体为精密加工的整体件，具有坚固耐

NuFlo液体涡轮流量计应用行业:

NuFlo 公司可以提供各种联结方式和各种不同精度的涡轮流量计，典型应用在：

油田注水的流量计量	蒸汽机组的燃料和给水的流量测量
加热处理器流量计量	化工装车和卸载的流量计量
测试或生产用分离器的流量计量	液态丙烷的流量测量
污水井的流量计量	现场采矿和浸取的流量测量
二氧化碳注井的流量计量	等等…

NuFlo液体涡轮流量精度

根据流量计的线性特征，NuFlo 涡轮流量计的精度有“标准级”和“工业级”两个精度等级。标准精度流量计应可为测量精度要求不太高的场合提供更具性价比的解决方案；高精度等级的流量计应用于等级要求相对较高的场合。在一定流量范围内，还可提供更高精度等级（高于0.5% ）的涡轮流量计。

温度范围（电磁检出单元）

温度范围流量计尺寸-55 to 107°C 3/8” 到3/4” -55 to 121°C 7/8 到 8” -55 to 232°C 全系列尺寸大于232°C的应用场合，请向NuFlo咨询

认证

CSA认证的危险区 I级，A、B、C、D组，1区
可提供符合NACE MR01-75 要求的产品
EZ-IN 和1502 WECO 流量计可提供有CE标识的产品(符合PED, 97/23/EC 标准)

构造材质

流量计表体和叶片：316L 不锈钢.
转子：CD-4MCu
轴和轴承：碳化钨

可选材质

轴：无粘结剂型碳化钨，增强对特殊化学流体的抗腐蚀性
轴和轴承：银焊，以承受高达290°C 的高温和化学物质对轴承的侵蚀
转子：镀镍，以增加对化学物质的抗腐蚀（特别是酸性介质对含铁材质的腐蚀）


优点

高精度和高重复性测量.
性价比较高的涡轮流量计测量方案.
易于安装和多种连接方式. 免维护特点
在恶劣的使用环境下，很长的使用寿命

流量计尺寸选择

流量计尺寸的选择基于安装流量计管线的瞬时流量，而不是基于管线的尺寸大小，参照“线性流量图表”可完成流量计尺寸大小的选择。在超出流量计的额定流量范围时，流量计仍然可以保证其测量精度，但对轴承的磨损和压降的增加会缩短流量计的使用寿命。NuFlo 涡轮流量计的实际测量流量不超出其额定流量范围的10%时，不会对流量计造成损坏。

安装

安装流量计时，应确保流量计上的流量指示方向和流体流向一致.
要求有10D（D指流量计的公称通经）上游只管段和5D下游直管段，且上下游直管段的内径和流量计的过程连接通经。
截流装置及控制阀等设备应安装在流量计下游

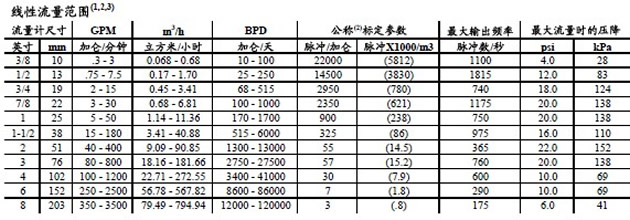

线性流量范围(1,2,3）
线性流量范围(1,2,3)

Liquid Turbine Meter 液体涡轮流量计
流量计尺寸 GPM m3/h BPD 公称(2)标定参数 输出频率 流量时的压降
英寸 mm 加仑/分钟 立方米/小时 加仑/天 脉冲/加仑 脉冲X1000/m3 脉冲数/秒 psi kPa
3/8 10 .3 -3 0.068 - 0.68 10 -100 22000 (5812) 1100 4.0 28
1/2 13 .75 - 7.5 0.17 -1.70 25 -250 14500 (3830) 1815 12.0 83
3/4 19 2 - 15 0.45 - 3.41 68 - 515 2950 (780) 740 18.0 124
7/8 22 3 - 30 0.68 - 6.81 100 - 1000 2350 (621) 1175 20.0 138
1 25 5 - 50 1.14 -11.36 170 - 1700 900 (238) 750 20.0 138
1-1/2 38 15 -180 3.41 - 40.88 515 -6000 325 (86) 975 16.0 110
2 51 40 -400 9.09 - 90.85 1300 -13000 55 (14.5) 365 22.0 152
3 76 80 -800 18.16 - 181.66 2750 -27500 57 (15.2) 760 20.0 138
4 102 100 -1200 22.71 - 272.55 3400 -41000 30 (7.9) 600 10.0 69
6 152 250 -2500 56.78 - 567.82 8600 -86000 7 (1.8) 290 10.0 69
8 203 350 -3500 79.49 - 794.94 12000 -120000 3 (.8) 175 6.0 41

1、具有非润滑特性的液体的线性流量范围限定于额定标称的60% 之上
2、基于水的参数
3、使用3/8" 到3/4" 的流量计测量黏度大于5厘斯的液体时，请联系NuFlo 工厂


管螺纹

温度等级 250°F (121°C) , 450°F (232°C)
螺纹尺寸 1” NPT , 1” NPT

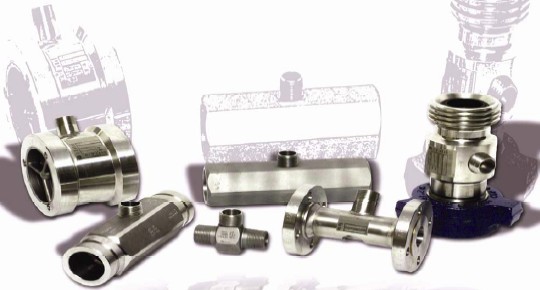

过程连接方式

可提供灵活多样的连接方式
螺纹连接
槽型连接
法兰连接
夹装式
WECO. 1502

螺纹(NPT)连接

螺纹连接的流量计尺寸为3/8” 到2” .
3/8” 到1”管线的流量计均有1” NPT 过程连接以简化流量计尺寸的变化.
除2”流量计之外，其他尺寸流量计使用母螺纹

流量计尺寸x 流量计长度 工作压力
过程连接尺寸 in mm psi Mpa
3/8 x 1 in 4.0 102 7500 51.71
1/2 x 1 in 4.0 102 7500 51.71
3/4 x 1 in 4.0 102 7500 51.71
7/8 x 1 in 4.0 102 5000 34.48
1 x 1 in 4.0 102 5000 34.48
1-1/2 x 1-1/2 in 6.0 152 5000 34.48
2 x 2 in 10.0 254 5000 34.48

法兰连接

可提供RF和RTJ 两种法兰规格的涡轮流量计，法兰材质可以是碳钢或不锈钢。所有法兰连接式的涡轮流量计使用承插式法兰，焊接在流量计外部，而不是焊接在流量计的末端连接处，因此法兰不会和被测流体介质接触。
流量计尺寸x 流量计长度 说明：
过程连接尺寸 in mm * 3/8 in. 到 3/4 in. 900#, 1500#, 2500# 的流量计的长度是6-1/4 in. (158.8mm) ** 3 in. 2500# 流量计长度是12 in. (304.8 mm) *** 6 in. 和 8 in. 2500# 流量计的长度是14 in(355.6 mm)
3/8 x 1/2 in.* 5.0 127.0
1/2 x 1/2 in.* 5.0 127.0
3/4 x 3/4 in.* 5.0 127.0
7/8 x 1 in. 6.0 152.4
1 x 1 in 6.0 152.4
1-1/2 x 1-1/2 in 7.0 177.8
2 x 2 in 8.5 215.9
3 x 3 in.** 10.0 254.0
4 x 4 in. 12.0 304.8
6 x 6 in.*** 12.0 304.8
8 x 8 in.*** 12.0 304.8 ANSI B16.5 压力等级CS = 碳钢， SS = 不锈钢

槽型连接

槽型连接方式的涡轮流量计的尺寸范围为：7/8” 到 8”
Liquid Turbine Meter 液体涡轮流量计

WECO 1502型Union连接方式

通常使用在高压油井的流量测量场合上。1”、1-1/2” 和2”流量计的Union连接尺寸为2”， 3”流量计的Union 连接尺寸为3”，所有的1502 型流量计均有两个电磁检出单元的适配器。

专用流量计
. 高压
. 水泥泥浆
. CO2
. 液态氮
. 抗腐蚀
. 钻井液体测量 请联系NuFlo ，以获取进一步信息

EZ-IN夹装式流量计

和法兰式的流量计向比较，BF系列夹装式涡轮流量具有更好的性价比。BF系列的夹装式流量计除了可提供精准而坚固的安装及免维护等特点外，还具有以下特点：

. 更低的安装费用
. 比常规的法兰连接具有更好的性价比
. 易于拆除和检查
. RF EZ-IN夹装式流量计可以和任何ANSI 150~ANSI 1500 法兰配对安装，RTJ EZ-IN 夹装式流量计可以和
ANSI 900 、1500 或2500 法兰配对安装，订货时须说明法兰连接方式
. CE标志的8x8” EZ-IN RF 要求特殊的对中工具

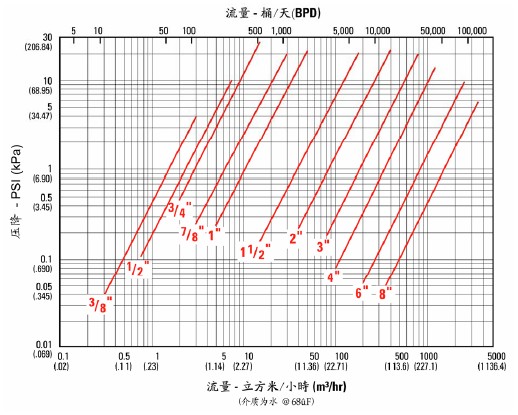

NuFlo Liquid Turbine Meter 液体涡轮流量计的压降
