EATON Hansen Series 5000系列快速接头 Hansen 5000 series air-line couplings
Industrial连接标准

PDF资料下载

Pneumatic Couplings, Series 3000 & 4000 & 5000 & 6000
Pneumatic Couplings, Series 3000 & 4000 & 5000 & 6000

Industrial连接标准键锁快速接头设计用于处理压缩空气、煤气和流体。主体尺寸1/4''、3/8''、1/2‘’和3/4‘’。3000/4000/5000/6000 Industrial接头标准。 该系列是Tuthill独创的自动快速气动接头.这个系列的产品全部以黄铜制成,构造非常牢固.它也是Industrial接头标准连接. 应用: 该系列通常应用于工业设备的维护和保养上,各类压缩空气,气体,流体都能使用。

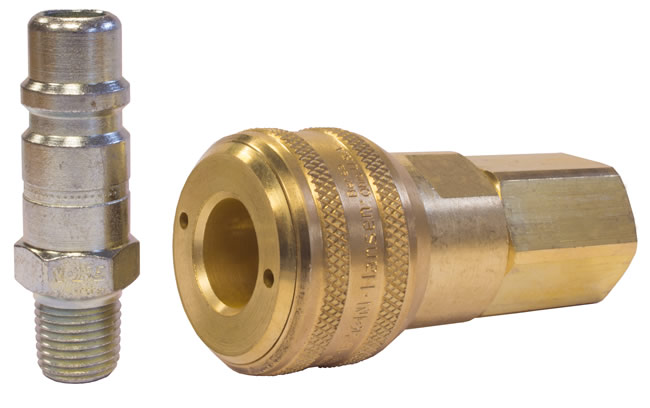

Hansen Series 5000系列快速接头 Hansen 5000 series air-line couplings
Industrial连接标准

主体尺寸:
1/4’’ 3/8’’ 1/2’’ 3/4’’
材质:
黄铜
螺纹连接形式:
NPT BSP
工作压力:
3000系列:2,000psi(138bar)
4000系列:1,000psi(70bar)
5000系列:500psi(35bar)
6000系列:220psi(15bar)

特点和优势：
- HANSEN汉森原创设计的自动单向关断接头（已成为美国行业标准）
- 坚实耐用
- 简便、自动，快插式连接的设计，使得管道能在瞬间接通和断开，且母头一端的管线能自动关断
- 1/4''和1/2‘’母头适用于MIL-C-4109公头
- 套筒锁可备选，以防止意外断开
- 多种密封圈和单向阀材质可供选择

标准材质
母头
- 主体为黄铜
- 镀锌钢单向阀
- 丁晴橡胶密封圈 NBR
- 不锈钢弹簧
- 不锈钢键锁

公头
- 镀锌钢、表层硬化
- 黄铜
- 不锈钢 常规仅3000系列

配件
- 防尘帽和防尘塞

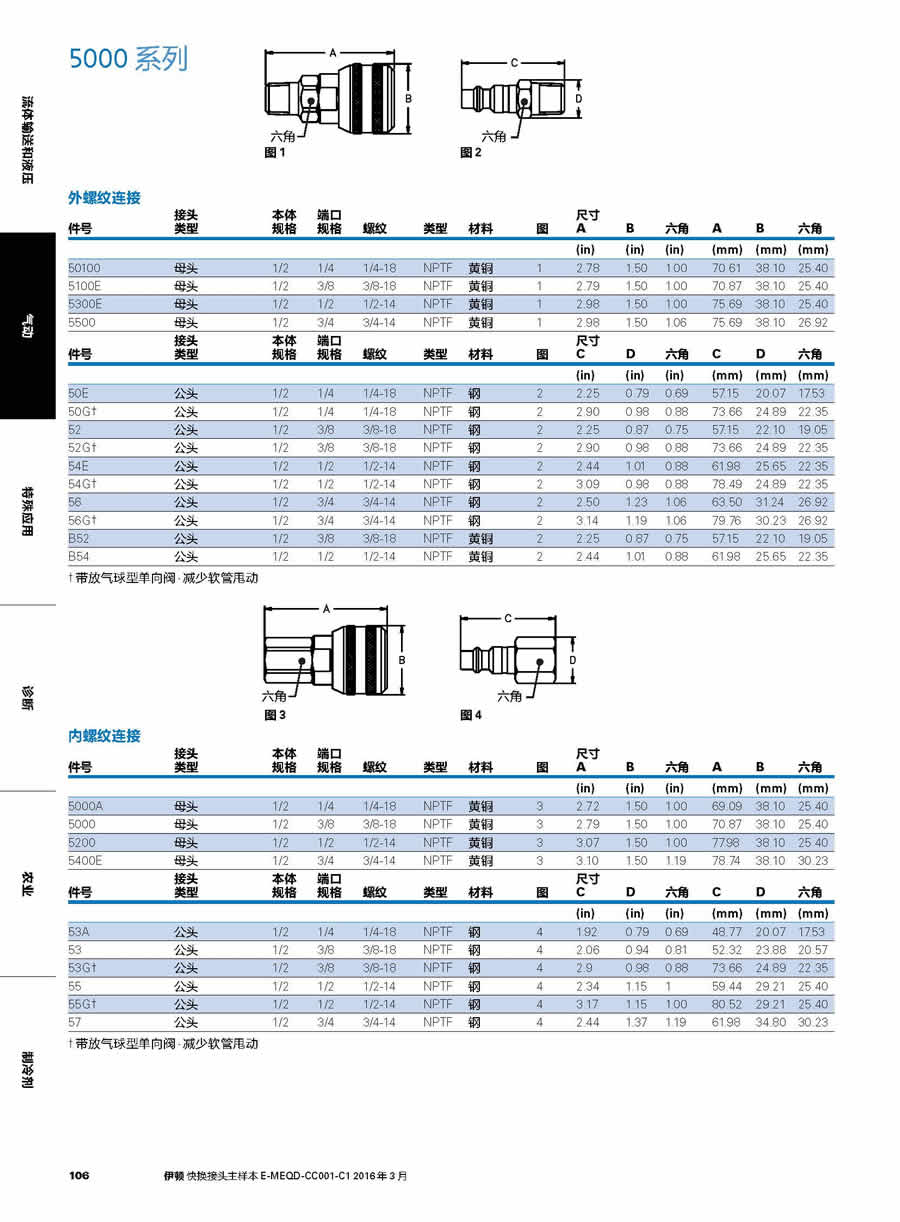

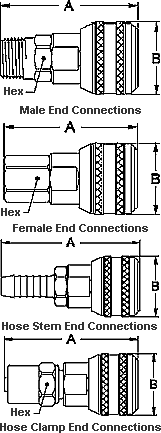

Series 5000 - Sockets	Hansen
Coupling Category
One-Way Couplings
Male End Connections Female End Connections Part No. Thread Dimensions Part No. Thread Dimensions Brass Size A B HEX Brass Size A B HEX 50100 1/4-18 NPTF 2.78 1.50 1.00 5000-A 1/4-18 NPTF 2.72 1.50 1.00 5100 3/8-18 NPTF 2.79 1.50 1.00 5000 3/8-18 NPTF 2.79 1.50 1.00 5300 1/2-14 NPTF 2.98 1.50 1.00 5200 1/2-14 NPTF 3.07 1.50 1.00 5500 3/4-14 NPTF 2.98 1.50 1.06 5400 3/4-14 NPTF 3.10 1.50 1.19 Hose Stem End Connections Hose Clamp End Connections Part No. Hose I.D. Dimensions Part No. Hose Dimensions Brass A B Brass I.D. O.D. A B HEX 50400 1/4" 3.26 1.50 5-SD5 3/8" 9/16" 3.50 1.50 0.69 50500 5/16" 3.29 1.50 5-SD7 3/8" 5/8" 3.50 1.50 0.75 5700 3/8" 3.33 1.50 5-SD9 3/8" 11/16" 3.50 1.50 0.81 5800 1/2" 3.25 1.50 5-SD11 3/8" 3/4" 3.50 1.50 0.88 5900 3/4" 4.10 1.50 5-SD13 3/8" 13/16" 3.50 1.50 0.94         5-SD15 3/8" 7/8" 3.50 1.50 1.00         5-SP13 1/2" 13/16" 4.10 1.50 0.94         5-SP15 1/2" 7/8" 4.10 1.50 1.00         5-SP17 1/2" 15/16" 4.10 1.50 1.06         5-SP19 1/2" 1" 4.10 1.50 1.13         5-SR23 3/4" 1-1/8" 4.23 1.50 1.25         5-SR25 3/4" 1-3/16" 4.23 1.50 1.31         5-SR27 3/4" 1-1/4" 4.23 1.50 1.38 All dimensions in inches.

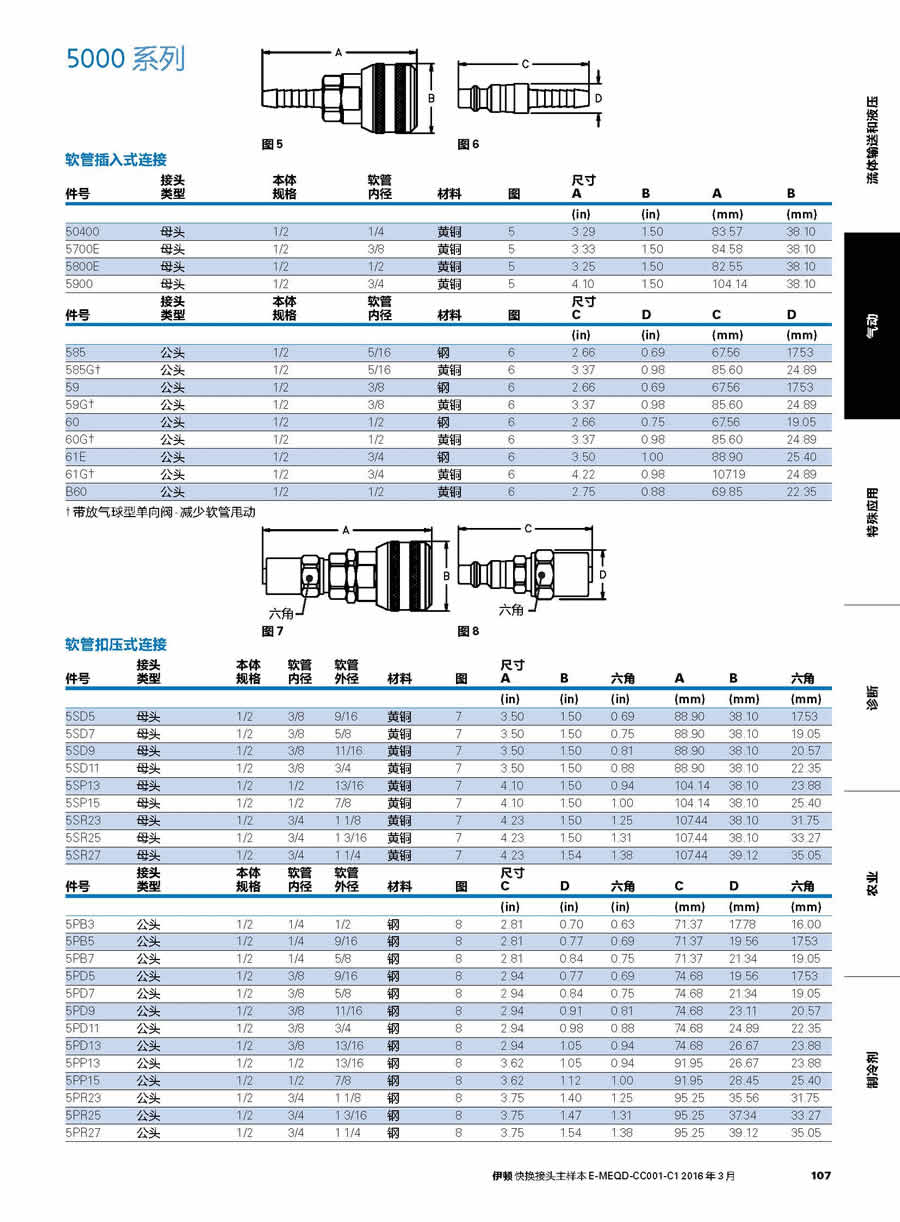

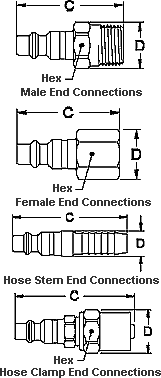

Series 5000 - Plugs	Hansen
Coupling Category
One-Way Couplings
Male End Connections Female End Connections Part No. Thread Dimensions Part No. Thread Dimensions Steel Size C D HEX Steel Size C D HEX 50 1/4-18 NPTF 2.25 0.79 0.69 53-A 1/4-18 NPTF 1.92 0.79 0.69 50G 1/4-18 NPTF 2.9 0.98 0.88 53 3/8-18 NPTF 2.06 0.94 0.81 52 3/8-18 NPTF 2.25 0.87 0.75 53G 3/8-18 NPTF 2.90 0.98 0.88 52G 3/8-18 NPTF 2.90 0.98 0.88 55 1/2-14 NPTF 2.34 1.15 1.00 54 1/2-14 NPTF 2.44 1.01 0.88 55G 1/2-14 NPTF 3.17 0.98 0.88 54G 1/2-14 NPTF 3.09 0.98 0.88 57 3/4-14 NPTF 2.44 1.37 1.19 56 3/4-14 NPTF 2.50 1.23 1.06           56G 3/4-14 NPTF 3.14 1.19 1.06           Brass                   B-52 3/8-18 NPTF 2.25 0.70 0.63           B-54 1/2-14 NPTF 2.44 0.77 0.69           Hose Stem End Connections Hose Clamp End Connections Part No. Hose I.D. Dimensions Part No. Hose Dimensions Steel C D Steel I.D. O.D. C D HEX 585 5/16" 2.66 0.69 5-PB1 1/4" 15/32" 2.81 0.70 0.63 585G 5/16" 3.37 0.98 5-PB3 1/4" 1/2" 2.81 0.70 0.63 59 3/8" 2.66 0.69 5-PB5 1/4" 9/16" 2.81 0.77 0.69 59G 3/8" 3.37 0.98 5-PB7 1/4" 5/8" 2.81 0.84 0.75 60 1/2" 2.66 0.75 5-PD5 3/8" 9/16" 2.94 0.77 0.69 60G 1/2" 3.37 0.98 5-PD7 3/8" 5/8" 2.94 0.84 0.75 61 3/4" 3.50 1.00 5-PD9 3/8" 11/16" 2.94 0.91 0.81 61G 3/4" 4.22 0.98 5-PD11 3/8" 3/4" 2.94 0.98 0.88 Brass       5-PD13 3/8" 13/16" 2.94 1.05 0.94 B-60 1/2" 2.75 0.88 5-PD15 3/8" 7/8" 2.94 1.12 1.00         5-PP13 1/2" 13/16" 3.62 1.05 0.94         5-PP15 1/2" 7/8" 3.62 1.12 1.00         5-PP17 1/2" 15/16" 3.62 1.19 1.06         5-PP19 1/2" 1" 3.62 1.26 1.13         5-PR23 3/4" 1-1/8" 3.75 1.40 1.25         5-PR25 3/4" 1-3/16" 3.75 1.47 1.31         5-PR27 3/4" 1-1/4" 3.75 1.54 1.38 With Bleeder Ball Check Reduces hose whip when disconnecting. All dimensions in inches.
