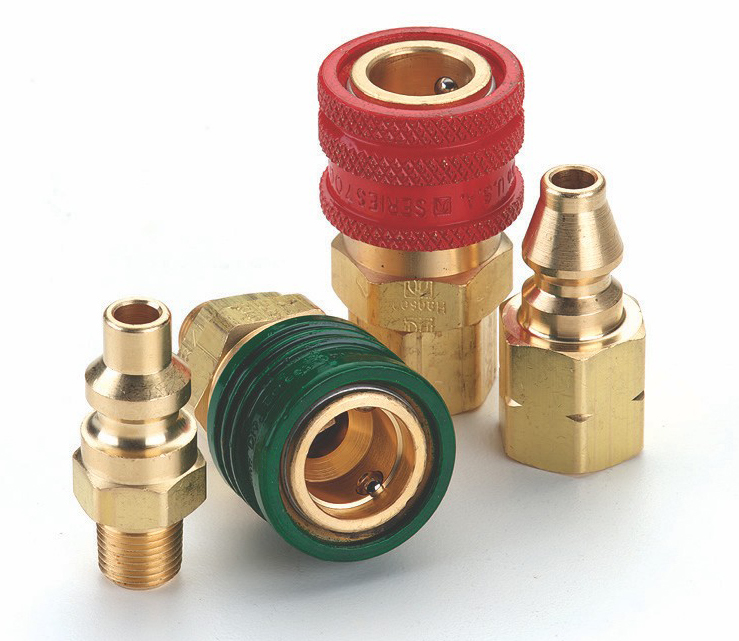

EATON Hansen 600 Series氧气快速接头 - Hansen 600/700 series gas-welding couplings

该系列快速接头设计用于氧气乙炔焊接服务中。EATON Hansen 600系列配合氧气使用。EATON Hansen 700系列配合乙炔使用。EATON Hansen 600/700系列是焊接接头,600系列(绿色套筒)用于氧气传输,700系列(红色套筒)用于乙炔传输,它们接头形式不同,可以防止误插。 应用: 600/700系列主要用于焊接,但该系列也可用于处理压缩的空气和一氧化二氮,任何需要焊接的工业领域都可以使用该系列产品,一些大的使用者包括造船厂,工厂和建造工业。Eaton 的 600/700 系列快换接头设计用于氧乙炔服务，600/700 系列也能够用于压缩空气和其他气体用途。

主体尺寸: 1/4’’
材质: 黄铜
螺纹连接形式: NPT FLARE 坡口连接 卡口连接
工作压力: 1,5000psi(104bar)

EATON Hansen 600 Series系列氧气快速接头
Hansen 600/700 series gas-welding couplings
PDF资料下载

特点和优势

- 球形锁
- 手动操作
- 不可互相公头设计防止误操作
- 套筒以不同颜色来区分不同系列：600系列套筒为绿色，配合氧气使用; 700系列套筒为红色，配合乙炔使用
- 母头产品编号带有UL前缀的母头为在其特定用途上通过UL安全认证的
- 母头产品编号带有UL前缀或SL后缀的母头配有套筒锁以防止意外断开
- 使用坡口软管连接的母头不在UL安全认证体系范围内
- 600系列和700系列接头可以用于处理压缩空气和其它气体

标准材质：

母头
- 黄铜主体
- 黄铜单向阀
- 附有颜色的黄铜套筒
绿色 600系列
红色 700系列
- 丁晴橡胶密封圈NBR
- 不锈钢弹簧
- 不锈钢球锁

公头
- 黄铜
配件
- 防尘帽和防尘塞

用途和市场

- 呼吸设备
- 系列 600 接头不能用于压力超过 100 psig 的氧气。
- 焊接
- 船厂
- 系列 700接头不能用于压力超过 15 psig 的乙炔。
- 一般气动
- 建筑
- 一氧化氮

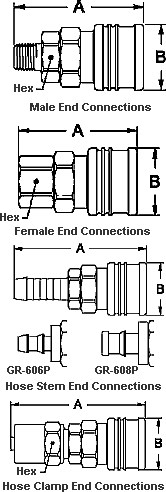

Series 600 - Sockets	Hansen
Coupling Category
One-Way Couplings
Male End Connections Female End Connections Part No. - Brass Thread Dimensions Part No. - Brass Thread Dimensions Standard Oxygen Service Size A B HEX Standard Oxygen Service Size A B HEX GR-601 UL-601 1/8-27 NPTF 1.94 1.00 0.69 GR-600 UL-600 1/8-27 NPTF 1.78 1.00 0.69 GR-603 UL-603 1/4-18 NPTF 2.09 1.00 0.69 GR-602 UL-602 1/4-18 NPTF 2.00 1.00 0.69 GR-604R UL-604R 9/16-18 1.97 1.00 0.69 GR-604 UL-604 3/8-18 NPTF 2.06 1.00 0.69 GR-605 UL-605 3/8-18 NPTF 2.09 1.00 0.69 GR-605R UL-605R 9/16-18 2.00 1.00 0.69 GR-600-43 UL-600-43 7/16-20* 2.03 1.00 0.69             GR-600-63 UL-600-63 5/8-18* 2.16 1.00 0.69             Hose Stem End Connections Hose Clamp End Connections Part No. - Brass Hose Dimensions Part No. - Brass Hose Dimensions Standard Oxygen Service I.D. A B Standard Oxygen Service I.D. O.D. A B HEX GR-606 GR-606-SL 1/4" 2.53 1.00 GR-6-0A0 3/16" 7/16" 2.56 1.00 0.56 GR-606P GR-606P-SL 1/4" 2.31 1.00 GR-6-0A3 3/16" 1/2" 2.56 1.00 0.63 GR-607 GR-607-SL 5/16" 2.53 1.00 GR-6-0B1 1/4" 15/32" 2.62 1.00 0.63 GR-608 GR-608-SL 3/8" 2.52 1.00 GR-6-0B3 GR-6-0B3-SL 1/4" 1/2" 2.62 1.00 0.63 GR-608P 3/8" 2.41 1.00 GR-6-0B5 GR-6-0B5-SL 1/4" 9/16" 2.62 1.00 0.69           GR-6-0B7 GR-6-0B7-SL 1/4" 5/8" 2.62 1.00 0.75           GR-6-0B9 1/4" 11/16" 2.62 1.00 0.81           GR-6-0C5 5/16" 9/16" 2.69 1.00 0.69           GR-6-0C7 5/16" 5/8" 2.69 1.00 0.75           GR-6-0C9 5/16" 11/16" 2.69 1.00 0.81           GR-6-0D7 3/8" 5/8" 2.75 1.00 0.75           GR-6-0D9 3/8" 11/16" 2.75 1.00 0.81           GR-6-0D11 3/8" 3/4" 2.75 1.00 0.88 * 45 Male Flare R.H. Thread - 30 Female Flare R.H. Thread - Inverted Flare For use with push-on style hose. All dimensions in inches.

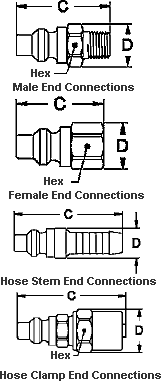

Series 600 - Plugs	Hansen
Coupling Category
One-Way Couplings
Male End Connections Female End Connections Part No. Thread Dimensions Part No. Thread Dimensions Brass Size C D HEX Brass Size C D HEX 01A 1/8-27 NPTF 1.41 0.63 0.56 00A 1/8-27 NPTF 1.22 0.63 0.56 03A 1/4-18 NPTF 1.56 0.63 0.56 02A 1/4-18 NPTF 1.41 0.77 0.69 04-R 9/16-18 1.41 0.63 0.56 05-R 9/16-18 1.38 0.77 0.69 Hose Stem End Connections Hose Clamp End Connections Part No. Hose I.D. Dimensions Part No. Hose Dimensions Brass C D Brass I.D. O.D. C D HEX 07A 1/4" 2.03 0.56 6-B3 1/4" 1/2" 2.13 0.70 0.63 08A 5/16" 2.03 0.56 6-B5 1/4" 9/16" 2.13 0.77 0.69 09A 3/8" 2.04 0.56 6-B7 1/4" 5/8" 2.13 0.84 0.75         6-B9 1/4" 11/16" 2.13 0.91 0.81         6-D5 3/8" 9/16" 2.25 0.77 0.69         6-D7 3/8" 5/8" 2.25 0.84 0.75         6-D9 3/8" 11/16" 2.25 0.91 0.81         6-D11 3/8" 3/4" 2.25 0.98 0.88 R.H. Thread - 30 Female Flare R.H. Thread - Inverted Flare. All dimensions in inches.

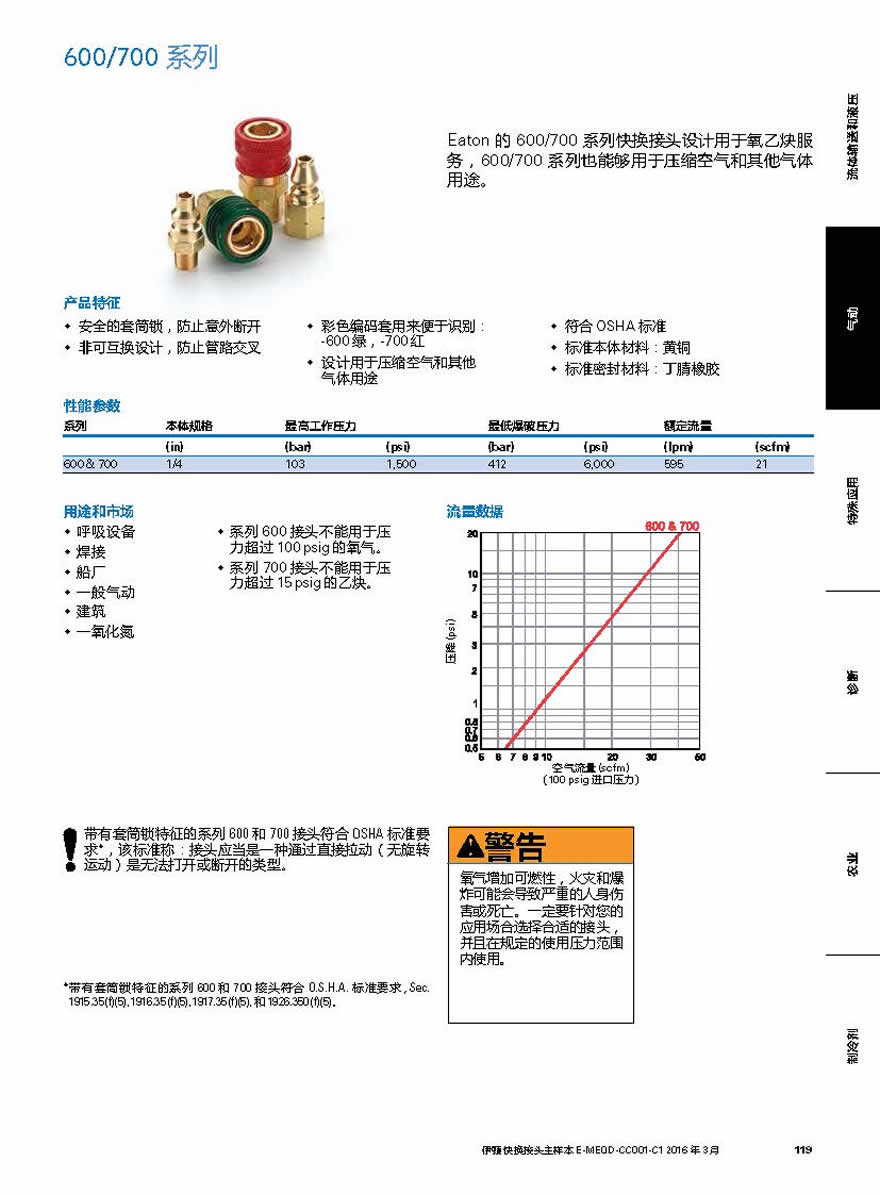

600/700系列

Eaton 的 600/700 系列快换接头设计用于氧乙炔服务，600/700 系列也能够用于压缩空气和其他气体用途。

产品特征

- 彩色编码套用来便于识别：
- 符合 OSHA 标准
- 非可互换设计，防止管路交叉 -600 绿，-700 红
- 标准本体材料：黄铜
- 设计用于压缩空气和其他
- 标准密封材料：丁腈橡胶气体用途

用途和市场
- 呼吸设备
- 系列 600 接头不能用于压力超过 100 psig 的氧气。
- 焊接
- 船厂
- 系列 700接头不能用于压力超过 15 psig 的乙炔。
- 一般气动
- 建筑
- 一氧化氮

性能参数

系列本体规格最高工作压力 最低爆破压力额定流量
(in) (bar) (psi) (bar) (psi) (lpm) (scfm)
600 & 700 1/4 103 1,500 412 6,000 595 21
用途和市场 流量数据
- 呼吸设备 - 系列 600 接头不能用于压

- 焊接 力超过 100 psig 的氧气。

- 船厂 - 系列 700接头不能用于压

- 一般气动 力超过 15 psig 的乙炔。

- 建筑

- 一氧化氮

带有套筒锁特征的系列 600 和 700 接头符合 OSHA 标准要求*，该标准称：接头应当是一种通过直接拉动（无旋转运动）是无法打开或断开的类型。
*带有套筒锁特征的系列 600和 700接头符合 O.S.H.A.标准要求， Sec. 1915.35 (f)(5), 1916.35 (f)(5), 1917.35 (f)(5),和 1926.350 (f)(5)。
..
氧气增加可燃性，火灾和爆炸可能会导致严重的人身伤害或死亡。一定要针对您的应用场合选择合适的接头，并且在规定的使用压力范围内使用。 ..

600 系列
..

..

图 1图 2
外螺纹连接

件号氧气接头本体端口尺寸标准* 使用类型规格规格螺纹类型材料图 A B 六角 A B 六角
(in) (in) (in) (mm) (mm) (mm)
GR601 GR601SL 母头 1/4 1/8 1/8-27 NPTF 黄铜 1 1.84 1.00 0.69 46.7 25.4 17.5
GR603 GR603SL 母头 1/4 1/4 1/4-18 NPTF 黄铜 1 2.03 1.00 0.69 51.6 25.4 17.5
GR604R. GR604RSL 母头 1/4 9/16 9/16-18 UNF 黄铜 1 1.92 1.00 0.69 48.8 25.4 17.5
GR605 GR605SL 母头 1/4 3/8 3/8-18 NPTF 黄铜 1 1.99 1.00 0.69 50.5 25.4 17.5
件号
氧气 接头 本体 端口 尺寸
标准* 使用 类型 规格 规格 螺纹 类型 材料 图 C D 六角 C D 六角

(in) (in) (in) (mm) (mm) (mm)
01A —公头 1/4 1/8 1/8-27 NPTF 黄铜 2 1.41 0.63 0.56 35.8 16.0 14.2
03A —公头 1/4 1/4 1/4-18 NPTF 黄铜 2 1.56 0.63 0.56 39.6 16.0 14.2
04R. —公头 1/4 9/16 9/16-18 UNF 黄铜 2 1.41 0.63 0.56 35.8 16.0 14.2
.右手螺纹 -30o 内锥

*
不带套筒锁

图 1 图 2
内螺纹连接件号氧气标准* 使用 接头类型 本体规格 端口规格 螺纹 类型 材料 图 尺寸 A B 六角 A B 六角

(in) (in) (in) (mm) (mm) (mm)
GR600 GR600SL 母头 1/4 1/8 1/8-27 NPTF 黄铜 1 1.73 1.00 0.69 43.9 25.4 17.5
GR602 GR602SL 母头 1/4 1/4 1/4-18 NPTF 黄铜 1 1.95 1.00 0.69 49.5 25.4 17.5
GR604 GR604SL 母头 1/4 3/8 3/8-18 NPTF 黄铜 1 2.03 1.00 0.69 51.6 25.4 17.5
GR605R. GR605RSL 母头 1/4 9/16 9/16-18 UNF 黄铜 1 1.95 1.00 0.69 49.5 25.4 17.5
件号
氧气 接头 本体 端口 尺寸
标准* 使用 类型 规格 规格 螺纹 类型 材料 图 C D 六角 C D 六角

00A —公头 1/4” 1/8 1/8-27 NPTF 黄铜 2 1.22 0.63 0.56 31.0 16.0 14.2
02A —公头 1/4” 1/4 1/4-18 NPTF 黄铜 2 1.41 0.77 0.69 35.8 19.6 17.5
05R. —公头 1/4 9/16 9/16-18 UNF 黄铜 2 1.38 0.77 0.69 35.1 19.6 17.5
.右手螺纹 -外锥

*
不带套筒锁

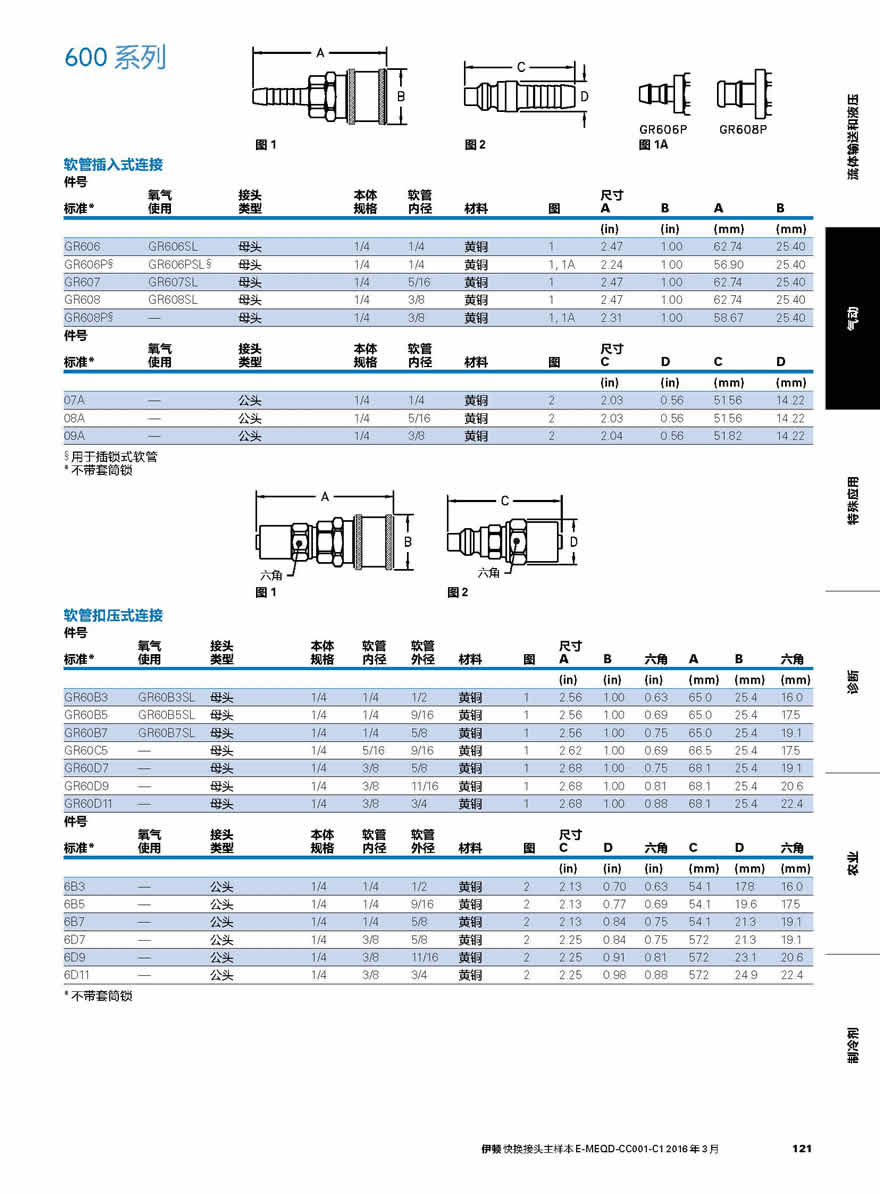

600 系列
GR608P

图 1 图 2图 1A
软管插入式连接
件号氧气接头本体软管尺寸标准* 使用类型规格内径材料图 A B A B
(in) (in) (mm) (mm)
GR606 GR606SL 母头 1/4 1/4 黄铜 1 2.47 1.00 62.74 25.40
GR606P§ GR606PSL§ 母头 1/4 1/4 黄铜 1, 1A 2.24 1.00 56.90 25.40
GR607 GR607SL 母头 1/4 5/16 黄铜 1 2.47 1.00 62.74 25.40
GR608 GR608SL 母头 1/4 3/8 黄铜 1 2.47 1.00 62.74 25.40
GR608P§ — 母头 1/4 3/8 黄铜 1, 1A 2.31 1.00 58.67 25.40
件号标准* 氧气使用 接头类型 本体规格 软管内径 材料 图 尺寸 C D C D
(in) (in) (mm) (mm)
07A —公头 1/4 1/4 黄铜 2 2.03 0.56 51.56 14.22
08A —公头 1/4 5/16 黄铜 2 2.03 0.56 51.56 14.22
09A —公头 1/4 3/8 黄铜 2 2.04 0.56 51.82 14.22

§用于插锁式软管
* 不带套筒锁
* 不带套筒锁
.左手螺纹 -内锥
* 不带套筒锁

图 1 图 2
软管扣压式连接
件号
氧气 接头 本体 软管 软管 尺寸
标准* 使用 类型 规格 内径 外径材料 图 A B 六角 A B 六角

(in) (in) (in) (mm) (mm) (mm)
GR60B3 GR60B3SL 母头 1/4 1/4 1/2 黄铜 1 2.56 1.00 0.63 65.0 25.4 16.0
GR60B5 GR60B5SL 母头 1/4 1/4 9/16 黄铜 1 2.56 1.00 0.69 65.0 25.4 17.5
GR60B7 GR60B7SL 母头 1/4 1/4 5/8 黄铜 1 2.56 1.00 0.75 65.0 25.4 19.1
GR60C5 — 母头 1/4 5/16 9/16 黄铜 1 2.62 1.00 0.69 66.5 25.4 17.5
GR60D7 — 母头 1/4 3/8 5/8 黄铜 1 2.68 1.00 0.75 68.1 25.4 19.1
GR60D9 — 母头 1/4 3/8 11/16 黄铜 1 2.68 1.00 0.81 68.1 25.4 20.6
GR60D11 — 母头 1/4 3/8 3/4 黄铜 1 2.68 1.00 0.88 68.1 25.4 22.4
件号标准* 氧气使用 接头类型 本体规格 软管内径 软管外径 材料 图 尺寸 C D 六角 C D 六角
(in) (in) (in) (mm) (mm) (mm)
6B3 —公头 1/4 1/4 1/2 黄铜 2 2.13 0.70 0.63 54.1 17.8 16.0
6B5 —公头 1/4 1/4 9/16 黄铜 2 2.13 0.77 0.69 54.1 19.6 17.5
6B7 —公头 1/4 1/4 5/8 黄铜 2 2.13 0.84 0.75 54.1 21.3 19.1
6D7 —公头 1/4 3/8 5/8 黄铜 2 2.25 0.84 0.75 57.2 21.3 19.1
6D9 —公头 1/4 3/8 11/16 黄铜 2 2.25 0.91 0.81 57.2 23.1 20.6
6D11 —公头 1/4 3/8 3/4 黄铜 2 2.25 0.98 0.88 57.2 24.9 22.4

700系列

图 1 图 2
外螺纹连接
件号
乙炔 接头 本体 端口 尺寸
标准* 使用 类型 规格 规格 螺纹 类型 材料 图 A B 六角 A B 六角

(in) (in) (in) (mm) (mm) (mm)
RD701 — 母头 1/4 1/8 1/8-27 NPTF 黄铜 1 1.85 1.00 0.69 47.0 25.4 17.5
RD703 RD703SL 母头 1/4 1/4 1/4-18 NPTF 黄铜 1 2.04 1.00 0.69 51.8 25.4 17.5
RD704L. RD704LSL 母头 1/4 9/16 9/16-18 UNF 黄铜 1 1.93 1.00 0.69 49.0 25.4 17.5
RD705 RD705SL 母头 1/4 3/8 3/8-18 NPTF 黄铜 1 2.00 1.00 0.69 50.8 25.4 17.5
件号标准* 乙炔使用 接头类型 本体规格 端口规格 螺纹 类型 材料 图 尺寸 C D 六角 C D 六角
(in) (in) (in) (mm) (mm) (mm)
A1 —公头 1/4 1/8 1/8-27 NPTF 黄铜 2 1.47 0.63 0.56 37.3 16.0 14.2
A3P —公头 1/4 1/4 1/4-18 NPTF 黄铜 2 1.63 0.63 0.56 41.4 16.0 14.2
A4L. —公头 1/4 9/16 9/16-18 UNF 黄铜 2 1.50 0.63 0.56 38.1 16.0 14.2

图 1 图 2
内螺纹连接件号乙炔标准* 使用 接头类型 本体规格 端口规格 螺纹 类型 材料 图 尺寸 A B 六角 A B 六角

(in) (in) (in) (mm) (mm) (mm)
RD700 RD700SL 母头 1/4 1/8 1/8-27 NPTF 黄铜 1 1.74 1.00 0.69 44.2 25.4 17.5
RD702 RD702SL 母头 1/4 1/4 1/4-18 NPTF 黄铜 1 1.96 1.00 0.69 49.8 25.4 17.5
RD704 RD704SL 母头 1/4 3/8 3/8-18 NPTF 黄铜 1 2.04 1.00 0.69 51.8 25.4 17.5
RD705L. RD705LSL 母头 1/4 9/16 9/16-18 UNF 黄铜 1 1.96 1.00 0.69 49.8 25.4 17.5
件号标准* 乙炔使用 接头类型 本体规格 端口规格 螺纹 类型 材料 图 尺寸 C D 六角 C D 六角

A2 —公头 1/4 1/4-18 NPTF 黄铜 2 1.46 0.77 0.69 37.1 19.6 17.5
A5L. —公头 1/4 9/16-18 UNF 黄铜 2 1.38 0.77 0.69 35.1 19.6 17.5
.右手螺纹 -外锥

* 不带套筒锁
700系列
RD706P
RD708P

图 2 图 1A
软管插入式连接
件号乙炔接头本体软管尺寸标准* 使用类型规格内径材料图 A B A B
图 1
(in) (in) (mm) (mm)
RD706 RD706SL 母头 1/4 1/4 黄铜 1 2.48 1.00 63.0 25.4
RD706P§ —母头 1/4 1/4 黄铜 1 2.25 1.00 57.2 25.4
RD707 RD707SL 母头 1/4 5/16 黄铜 1 2.48 1.00 63.0 25.4
RD708 RD708SL 母头 1/4 3/8 黄铜 1 2.48 1.00 63.0 25.4
RD708P —母头 1/4 3/8 黄铜 1 2.32 1.00 58.9 25.4
件号
乙炔 接头 本体 软管 尺寸
标准* 使用 类型 规格 内径 材料 图 C D C D

(in) (in) (mm) (mm)
A7 —公头 1/4 1/4 黄铜 2 2.00 0.56 50.8 14.2
A8 —公头 1/4 5/16 黄铜 2 2.06 0.56 52.3 14.2
A9 —公头 1/4 3/8 黄铜 2 2.10 0.56 53.3 14.2
§用于插锁式软管
* 不带套筒锁

图 1 图 2
软管扣压式连接件号乙炔标准* 使用 接头类型 本体规格 软管内径 软管外径 材料 图 尺寸 A B 六角 A B 六角

(in) (in) (in) (mm) (mm) (mm)
件号
乙炔 接头 本体 软管 软管 尺寸
标准* 使用 类型 规格 内径 外径 材料 图 C D 六角 C D 六角

(in) (in) (in) (mm) (mm) (mm)
7B3 —公头 1/4 1/4 1/2 黄铜 2 2.19 0.70 0.63 55.6 17.8 16.0
7B7 — 公头 1/4 1/4 5/8 黄铜 2 2.19 0.84 0.75 55.6 21.3 19.1
* 不带套筒锁
