EATON Hansen 700 Series 乙炔快速接头

该系列快速接头设计用于氧气乙炔焊接服务中。EATON Hansen 600系列配合氧气使用。EATON Hansen 700系列配合乙炔使用。EATON Hansen 600/700系列是焊接接头,600系列(绿色套筒)用于氧气传输,700系列(红色套筒)用于乙炔传输,它们接头形式不同,可以防止误插。 应用: 600/700系列主要用于焊接,但该系列也可用于处理压缩的空气和一氧化二氮,任何需要焊接的工业领域都可以使用该系列产品,一些大的使用者包括造船厂,工厂和建造工业。Eaton 的 600/700 系列快换接头设计用于氧乙炔服务,600/700 系列也能够用于压缩空气和其他气体用途。



主体尺寸: 1/4’’
材质: 黄铜
螺纹连接形式: NPT FLARE 坡口连接 卡口连接
工作压力: 1,5000psi(104bar)


EATON Hansen 700 Series快速接头 Hansen 600/700 series gas-welding couplings
资料下载





特点和优势

- 球形锁
- 手动操作
- 不可互相公头设计防止误操作
- 套筒以不同颜色来区分不同系列:600系列套筒为绿色,配合氧气使用; 700系列套筒为红色,配合乙炔使用
- 母头产品编号带有UL前缀的母头为在其特定用途上通过UL安全认证的
- 母头产品编号带有UL前缀或SL后缀的母头配有套筒锁以防止意外断开
- 使用坡口软管连接的母头不在UL安全认证体系范围内
- 600系列和700系列接头可以用于处理压缩空气和其它气体

标准材质:

母头
- 黄铜主体
- 黄铜单向阀
- 附有颜色的黄铜套筒
绿色 600系列
红色 700系列
- 丁晴橡胶密封圈NBR
- 不锈钢弹簧
- 不锈钢球锁

公头
- 黄铜
配件
- 防尘帽和防尘塞



用途和市场

- 呼吸设备
- 系列 600 接头不能用于压力超过 100 psig 的氧气。
- 焊接
- 船厂
- 系列 700接头不能用于压力超过 15 psig 的乙炔。
- 一般气动
- 建筑
- 一氧化氮

Body Size Part Number Standard Part Number Oxygen Service Part Number Acetylene Service Material NPT Male NPT Female Hose Stem - I/D Hose O/D Coupling Type
1/4 GR601 GR601-SL - Brass 1/8 - 27 - - - Socket
1/4 GR603 GR603-SL - Brass 1/4 - /18 - - - Socket
1/4 GR604R GR604R-SL - Brass 9/16-18 UNF - - - Socket
1/4 GR605 GR605-SL - Brass 3/8 - /19 - - - Socket
1/4 01A - - Brass 1/8 - 27 - - - Plug
1/4 03A - - Brass 1/4 - 18 - - - Plug
1/4 04R - - Brass 9/16-18 UNF - - - Plug
1/4 GR600 GR600-SL - Brass - 1/8 - 27 - - Socket
1/4 GR602 GR602-SL - Brass - 1/4 - 18 - - Socket
1/4 GR604 GR604-SL - Brass - 3/8 - 18 - - Socket
1/4 GR605R GR605R-SL - Brass - 9/16-18 UNF - - Socket
1/4 00A - - Brass - 1/8 - 27 - - Plug
1/4 02A - - Brass - 1/4 - 18 - - Plug
1/4 05R - - Brass - 9/16-18 UNF - - Plug
1/4 GR606 GR606-SL - Brass - - 1/4 - Socket
1/4 GR606P GR606P-SL - Brass - - 1/4 - Socket
1/4 GR607 GR607-SL - Brass - - 5/16 - Socket
1/4 GR608 GR608-SL - Brass - - 3/8 - Socket
1/4 GR608P GR608P-SL - Brass - - 3/8 - Socket
1/4 07A - - Brass - - 1/4 - Plug
1/4 08A - - Brass - - 5/16 - Plug
1/4 09A - - Brass - - 3/8 - Plug
1/4 GR60B3 GR60B-SL - Brass - - 1/4 1/2 Socket
1/4 GR60B5 GR60B5-SL - Brass - - 1/4 9/16 Socket
1/4 GR60B7 GR60B7-SL - Brass - - 1/4 5/8 Socket
1/4 GR60C5 - - Brass - - 5/16 9/16 Socket
1/4 GR60D7 - - Brass - - 3/8 5/8 Socket
1/4 GR60D9 - - Brass - - 3/8 11/16 Socket
1/4 GR60D11 - - Brass - - 3/8 3/4 Socket
1/4 6B3 - - Brass - - 1/4 1/2 Plug
1/4 6B5 - - Brass - - 1/4 9/16 Plug
1/4 6B7 - - Brass - - 1/4 5/8 Plug
1/4 6D7 - - Brass - - 3/8 5/8 Plug
1/4 6D9 - - Brass - - 3/8 11/16 Plug
1/4 6D11 - - Brass - - 3/8 3/4 Plug
1/4 RD701 - - Brass 1/8 - 27 - - - Socket
1/4 RD703 - RD703-SL Brass 1/4 - 18 - - - Socket
1/4 RD704L - RD704L-SL Brass 9/16-18 UNF - - - Socket
1/4 RD705 - RD705-SL Brass 3/8 - 18 - - - Socket
1/4 A1 - - Brass 1/8 - 27 - - - Plug
1/4 A3P - - Brass 1/4 - 18 - - - Plug
1/4 A4L - - Brass 9/16 - - - Plug
1/4 RD700 - RD700-SL Brass - 1/8 - 27 - - Socket
1/4 RD702 - RD702-SL Brass - 1/4 - 18 - - Socket
1/4 RD704 - RD704-SL Brass - 3/8 - 18 - - Socket
1/4 RD705L - RD705L-SL Brass - 9/16-18 - - Socket
1/4 A2 - - Brass - 1/4 - 18 - - Plug
1/4 A5L - - Brass - 9/16-18 UNF - - Plug
1/4 RD706 - RD706-SL Brass - - 1/4 - Socket
1/4 RD706P - - Brass - - 1/4 - Socket
1/4 RD707 - RD707-SL Brass - - 5/16 - Socket
1/4 RD708 - RD708-SL Brass - - 3/8 - Socket
1/4 RD708P - - Brass - - 3/8 - Socket
1/4 A7 - - Brass - - 1/4 - Plug
1/4 A8 - - Brass - - 5/16 - Plug
1/4 A9 - - Brass - - 3/8 - Plug
1/4 RD70B3 - RD70B3-SL Brass - - 1/4 1/2 Socket
1/4 RD70B7 - - Brass - - 1/4 5/8 Socket
1/4 RD70D7 - - Brass - - 3/8 5/8 Socket
1/4 RD70D9 - - Brass - - 3/8 1 1/16 Socket
1/4 7B3 - - Brass - - 1/4 1/2 Plug
1/4 7B7 - - Brass - - 1/4 5/8 Plug

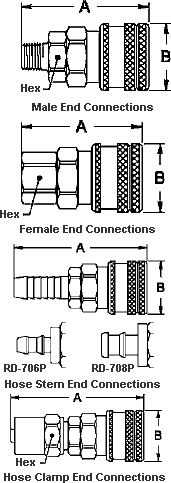

Series 700 - Sockets Hansen
Coupling Category
One-Way Couplings
Male End Connections
Female End Connections
Part No. - Brass
Thread
Dimensions
Part No. - Brass
Thread
Standard
Acetylene Service
Size
A
B
HEX
Standard
Acetylene Service
Size
RD-701
1/8-27 NPTF
1.94
1.00
0.69
RD-700
UL-700
1/8-27 NPTF
RD-703
UL-703
1/4-18 NPTF
2.09
1.00
0.69
RD-702
UL-702
1/4-18 NPTF
RD-704L
UL-704L
9/16-18
1.97
1.00
0.69
RD-704
UL-704
3/8-18 NPTF
RD-705
UL-705
3/8-18 NPTF
2.09
1.00
0.69
RD-705L
UL-705L
9/16-18

Hose Stem End Connections
Hose Clamp End Connections
Part No.- Brass
Hose Dimensions
Part No.- Brass
Hose
Standard
Acetylene Service
I.D.
A
B
Standard
Acetylene Service
I.D.
O.D.
RD-706
RD-706-SL
1/4"
2.53
1.00
RD-7-0A0
3/16"
7/16"
RD-706P
1/4"
2.31
1.00
RD-7-0A3
3/16"
1/2"
RD-707
RD-707-SL
5/16"
2.53
1.00
RD-7-0B1
1/4"
15/32"
RD-708
RD-708-SL
3/8"
2.52
1.00
RD-7-0B3
RD-7-0B3-SL
1/4"
1/2"
RD-708P
3/8"
2.41
1.00
RD-7-0B5
RD-7-0B5-SL
1/4"
9/16"

RD-7-0B7
1/4"
5/8"

RD-7-0D7
3/8"
5/8"

RD-7-0D9
3/8"
11/16"

RD-7-0D11
3/8"
3/4"

L.H. Thread - 30 Female Flare
L.H. Thread - Inverted Flare
For use with push-on style hose.
All dimensions in inches.

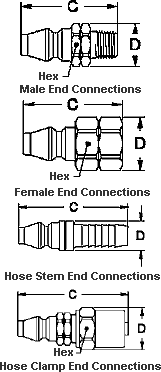

Series 700 - Plugs Hansen
Coupling Category
One-Way Couplings
Male End Connections
Female End Connections
Part No.
Thread
Dimensions
Part No.
Thread
Dimensions
Brass
Size
C
D
HEX
Brass
Size
C
D
HEX
A1
1/8-27 NPTF
1.47
0.63
0.56
A2
1/4-18 NPTF
1.46
0.77
0.69
A3P
1/4-18 NPTF
1.63
0.63
0.56
A5-L
9/16-18
1.38
0.77
0.69
A4-L
9/16-18
1.5
0.63
0.56


Hose Stem End Connections
Hose Clamp End Connections
Part No.
Hose I.D.
Dimensions
Part No.
Hose
Dimensions
Brass
C
D
Brass
I.D.
O.D.
C
D
HEX
A7
1/4"
2.06
0.56
7-B3
1/4"
1/2"
2.19
0.70
0.63
A8
5/16"
2.06
0.56
7-B5
1/4"
9/16"
2.19
0.77
0.69
A9
3/8"
2.10
0.56
7-B7
1/4"
5/8"
2.19
0.84
0.75

7-B11
1/4"
3/4"
2.19
0.98
0.88

L.H. Thread - 30 Female Flare
L.H. Thread - Inverted Flare
All dimensions in inches.



600/700系列

Eaton 的 600/700 系列快换接头设计用于氧乙炔服务,600/700 系列也能够用于压缩空气和其他气体用途。

产品特征

- 彩色编码套用来便于识别:
- 符合 OSHA 标准
- 非可互换设计,防止管路交叉 -600 绿,-700 红
- 标准本体材料:黄铜
- 设计用于压缩空气和其他
- 标准密封材料:丁腈橡胶气体用途



用途和市场
- 呼吸设备
- 系列 600 接头不能用于压力超过 100 psig 的氧气。
- 焊接
- 船厂
- 系列 700接头不能用于压力超过 15 psig 的乙炔。
- 一般气动
- 建筑
- 一氧化氮



性能参数

系列本体规格最高工作压力 最低爆破压力额定流量
(in) (bar) (psi) (bar) (psi) (lpm) (scfm)
600 & 700 1/4 103 1,500 412 6,000 595 21
用途和市场 流量数据
- 呼吸设备 - 系列 600 接头不能用于压

- 焊接 力超过 100 psig 的氧气。

- 船厂 - 系列 700接头不能用于压

- 一般气动 力超过 15 psig 的乙炔。

- 建筑

- 一氧化氮



带有套筒锁特征的系列 600 和 700 接头符合 OSHA 标准要求*,该标准称:接头应当是一种通过直接拉动(无旋转运动)是无法打开或断开的类型。
*带有套筒锁特征的系列 600和 700接头符合 O.S.H.A.标准要求, Sec. 1915.35 (f)(5), 1916.35 (f)(5), 1917.35 (f)(5),和 1926.350 (f)(5)。
..
氧气增加可燃性,火灾和爆炸可能会导致严重的人身伤害或死亡。一定要针对您的应用场合选择合适的接头,并且在规定的使用压力范围内使用。 ..



600 系列
..

..

图 1图 2
外螺纹连接

件号氧气接头本体端口尺寸标准* 使用类型规格规格螺纹类型材料图 A B 六角 A B 六角
(in) (in) (in) (mm) (mm) (mm)
GR601 GR601SL 母头 1/4 1/8 1/8-27 NPTF 黄铜 1 1.84 1.00 0.69 46.7 25.4 17.5
GR603 GR603SL 母头 1/4 1/4 1/4-18 NPTF 黄铜 1 2.03 1.00 0.69 51.6 25.4 17.5
GR604R. GR604RSL 母头 1/4 9/16 9/16-18 UNF 黄铜 1 1.92 1.00 0.69 48.8 25.4 17.5
GR605 GR605SL 母头 1/4 3/8 3/8-18 NPTF 黄铜 1 1.99 1.00 0.69 50.5 25.4 17.5
件号
氧气 接头 本体 端口 尺寸
标准* 使用 类型 规格 规格 螺纹 类型 材料 图 C D 六角 C D 六角

(in) (in) (in) (mm) (mm) (mm)
01A —公头 1/4 1/8 1/8-27 NPTF 黄铜 2 1.41 0.63 0.56 35.8 16.0 14.2
03A —公头 1/4 1/4 1/4-18 NPTF 黄铜 2 1.56 0.63 0.56 39.6 16.0 14.2
04R. —公头 1/4 9/16 9/16-18 UNF 黄铜 2 1.41 0.63 0.56 35.8 16.0 14.2
.右手螺纹 -30o 内锥

*
不带套筒锁







图 1 图 2
内螺纹连接件号氧气标准* 使用 接头类型 本体规格 端口规格 螺纹 类型 材料 图 尺寸 A B 六角 A B 六角

(in) (in) (in) (mm) (mm) (mm)
GR600 GR600SL 母头 1/4 1/8 1/8-27 NPTF 黄铜 1 1.73 1.00 0.69 43.9 25.4 17.5
GR602 GR602SL 母头 1/4 1/4 1/4-18 NPTF 黄铜 1 1.95 1.00 0.69 49.5 25.4 17.5
GR604 GR604SL 母头 1/4 3/8 3/8-18 NPTF 黄铜 1 2.03 1.00 0.69 51.6 25.4 17.5
GR605R. GR605RSL 母头 1/4 9/16 9/16-18 UNF 黄铜 1 1.95 1.00 0.69 49.5 25.4 17.5
件号
氧气 接头 本体 端口 尺寸
标准* 使用 类型 规格 规格 螺纹 类型 材料 图 C D 六角 C D 六角

00A —公头 1/4” 1/8 1/8-27 NPTF 黄铜 2 1.22 0.63 0.56 31.0 16.0 14.2
02A —公头 1/4” 1/4 1/4-18 NPTF 黄铜 2 1.41 0.77 0.69 35.8 19.6 17.5
05R. —公头 1/4 9/16 9/16-18 UNF 黄铜 2 1.38 0.77 0.69 35.1 19.6 17.5
.右手螺纹 -外锥

*
不带套筒锁
600 系列
GR608P

图 1 图 2图 1A
软管插入式连接
件号氧气接头本体软管尺寸标准* 使用类型规格内径材料图 A B A B
(in) (in) (mm) (mm)
GR606 GR606SL 母头 1/4 1/4 黄铜 1 2.47 1.00 62.74 25.40
GR606P§ GR606PSL§ 母头 1/4 1/4 黄铜 1, 1A 2.24 1.00 56.90 25.40
GR607 GR607SL 母头 1/4 5/16 黄铜 1 2.47 1.00 62.74 25.40
GR608 GR608SL 母头 1/4 3/8 黄铜 1 2.47 1.00 62.74 25.40
GR608P§ — 母头 1/4 3/8 黄铜 1, 1A 2.31 1.00 58.67 25.40
件号标准* 氧气使用 接头类型 本体规格 软管内径 材料 图 尺寸 C D C D
(in) (in) (mm) (mm)
07A —公头 1/4 1/4 黄铜 2 2.03 0.56 51.56 14.22
08A —公头 1/4 5/16 黄铜 2 2.03 0.56 51.56 14.22
09A —公头 1/4 3/8 黄铜 2 2.04 0.56 51.82 14.22

§用于插锁式软管
* 不带套筒锁
* 不带套筒锁
.左手螺纹 -内锥
* 不带套筒锁



图 1 图 2
软管扣压式连接
件号
氧气 接头 本体 软管 软管 尺寸
标准* 使用 类型 规格 内径 外径材料 图 A B 六角 A B 六角

(in) (in) (in) (mm) (mm) (mm)
GR60B3 GR60B3SL 母头 1/4 1/4 1/2 黄铜 1 2.56 1.00 0.63 65.0 25.4 16.0
GR60B5 GR60B5SL 母头 1/4 1/4 9/16 黄铜 1 2.56 1.00 0.69 65.0 25.4 17.5
GR60B7 GR60B7SL 母头 1/4 1/4 5/8 黄铜 1 2.56 1.00 0.75 65.0 25.4 19.1
GR60C5 — 母头 1/4 5/16 9/16 黄铜 1 2.62 1.00 0.69 66.5 25.4 17.5
GR60D7 — 母头 1/4 3/8 5/8 黄铜 1 2.68 1.00 0.75 68.1 25.4 19.1
GR60D9 — 母头 1/4 3/8 11/16 黄铜 1 2.68 1.00 0.81 68.1 25.4 20.6
GR60D11 — 母头 1/4 3/8 3/4 黄铜 1 2.68 1.00 0.88 68.1 25.4 22.4
件号标准* 氧气使用 接头类型 本体规格 软管内径 软管外径 材料 图 尺寸 C D 六角 C D 六角
(in) (in) (in) (mm) (mm) (mm)
6B3 —公头 1/4 1/4 1/2 黄铜 2 2.13 0.70 0.63 54.1 17.8 16.0
6B5 —公头 1/4 1/4 9/16 黄铜 2 2.13 0.77 0.69 54.1 19.6 17.5
6B7 —公头 1/4 1/4 5/8 黄铜 2 2.13 0.84 0.75 54.1 21.3 19.1
6D7 —公头 1/4 3/8 5/8 黄铜 2 2.25 0.84 0.75 57.2 21.3 19.1
6D9 —公头 1/4 3/8 11/16 黄铜 2 2.25 0.91 0.81 57.2 23.1 20.6
6D11 —公头 1/4 3/8 3/4 黄铜 2 2.25 0.98 0.88 57.2 24.9 22.4

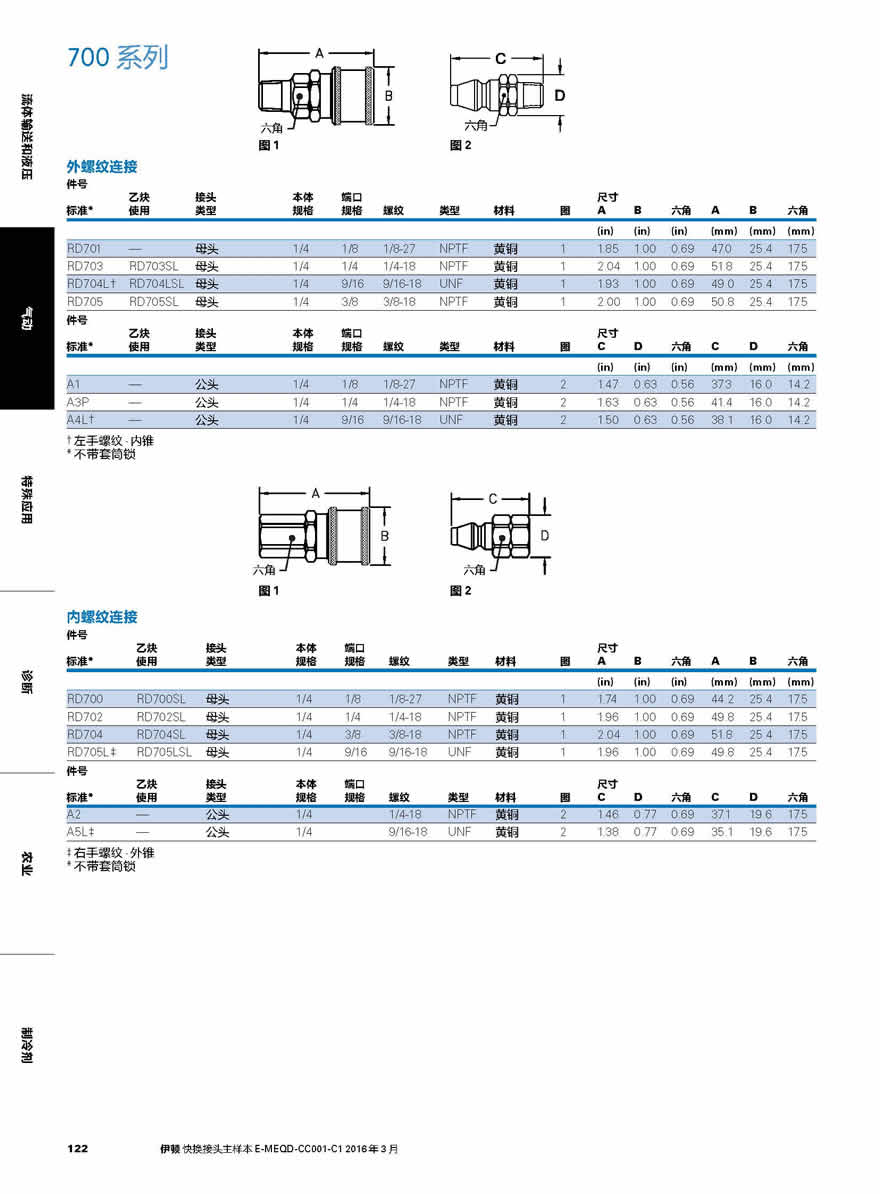

700系列

图 1 图 2
外螺纹连接
件号
乙炔 接头 本体 端口 尺寸
标准* 使用 类型 规格 规格 螺纹 类型 材料 图 A B 六角 A B 六角

(in) (in) (in) (mm) (mm) (mm)
RD701 — 母头 1/4 1/8 1/8-27 NPTF 黄铜 1 1.85 1.00 0.69 47.0 25.4 17.5
RD703 RD703SL 母头 1/4 1/4 1/4-18 NPTF 黄铜 1 2.04 1.00 0.69 51.8 25.4 17.5
RD704L. RD704LSL 母头 1/4 9/16 9/16-18 UNF 黄铜 1 1.93 1.00 0.69 49.0 25.4 17.5
RD705 RD705SL 母头 1/4 3/8 3/8-18 NPTF 黄铜 1 2.00 1.00 0.69 50.8 25.4 17.5
件号标准* 乙炔使用 接头类型 本体规格 端口规格 螺纹 类型 材料 图 尺寸 C D 六角 C D 六角
(in) (in) (in) (mm) (mm) (mm)
A1 —公头 1/4 1/8 1/8-27 NPTF 黄铜 2 1.47 0.63 0.56 37.3 16.0 14.2
A3P —公头 1/4 1/4 1/4-18 NPTF 黄铜 2 1.63 0.63 0.56 41.4 16.0 14.2
A4L. —公头 1/4 9/16 9/16-18 UNF 黄铜 2 1.50 0.63 0.56 38.1 16.0 14.2



图 1 图 2
内螺纹连接件号乙炔标准* 使用 接头类型 本体规格 端口规格 螺纹 类型 材料 图 尺寸 A B 六角 A B 六角

(in) (in) (in) (mm) (mm) (mm)
RD700 RD700SL 母头 1/4 1/8 1/8-27 NPTF 黄铜 1 1.74 1.00 0.69 44.2 25.4 17.5
RD702 RD702SL 母头 1/4 1/4 1/4-18 NPTF 黄铜 1 1.96 1.00 0.69 49.8 25.4 17.5
RD704 RD704SL 母头 1/4 3/8 3/8-18 NPTF 黄铜 1 2.04 1.00 0.69 51.8 25.4 17.5
RD705L. RD705LSL 母头 1/4 9/16 9/16-18 UNF 黄铜 1 1.96 1.00 0.69 49.8 25.4 17.5
件号标准* 乙炔使用 接头类型 本体规格 端口规格 螺纹 类型 材料 图 尺寸 C D 六角 C D 六角

A2 —公头 1/4 1/4-18 NPTF 黄铜 2 1.46 0.77 0.69 37.1 19.6 17.5
A5L. —公头 1/4 9/16-18 UNF 黄铜 2 1.38 0.77 0.69 35.1 19.6 17.5
.右手螺纹 -外锥

* 不带套筒锁

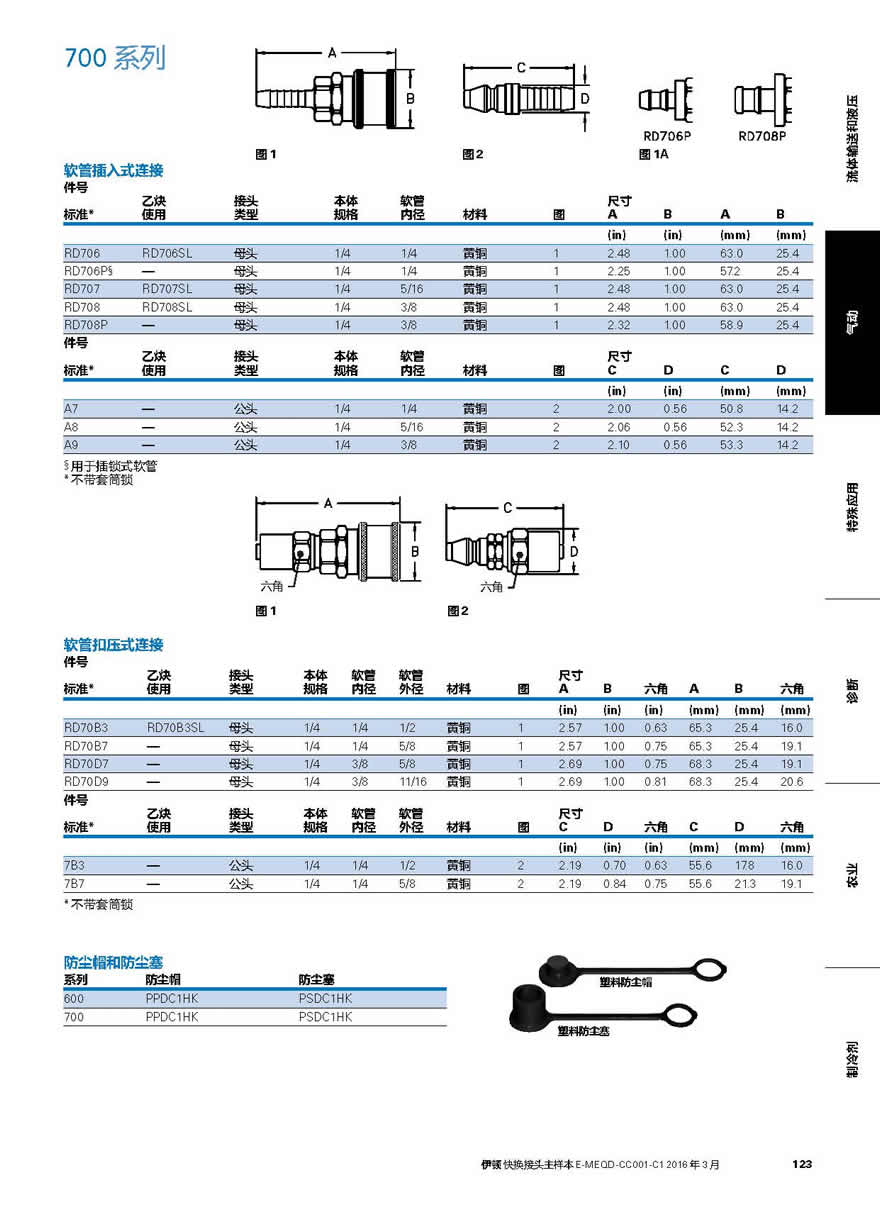

700系列
RD706P
RD708P

图 2 图 1A
软管插入式连接
件号乙炔接头本体软管尺寸标准* 使用类型规格内径材料图 A B A B
图 1
(in) (in) (mm) (mm)
RD706 RD706SL 母头 1/4 1/4 黄铜 1 2.48 1.00 63.0 25.4
RD706P§ —母头 1/4 1/4 黄铜 1 2.25 1.00 57.2 25.4
RD707 RD707SL 母头 1/4 5/16 黄铜 1 2.48 1.00 63.0 25.4
RD708 RD708SL 母头 1/4 3/8 黄铜 1 2.48 1.00 63.0 25.4
RD708P —母头 1/4 3/8 黄铜 1 2.32 1.00 58.9 25.4
件号
乙炔 接头 本体 软管 尺寸
标准* 使用 类型 规格 内径 材料 图 C D C D

(in) (in) (mm) (mm)
A7 —公头 1/4 1/4 黄铜 2 2.00 0.56 50.8 14.2
A8 —公头 1/4 5/16 黄铜 2 2.06 0.56 52.3 14.2
A9 —公头 1/4 3/8 黄铜 2 2.10 0.56 53.3 14.2
§用于插锁式软管
* 不带套筒锁

图 1 图 2
软管扣压式连接件号乙炔标准* 使用 接头类型 本体规格 软管内径 软管外径 材料 图 尺寸 A B 六角 A B 六角

(in) (in) (in) (mm) (mm) (mm)
件号
乙炔 接头 本体 软管 软管 尺寸
标准* 使用 类型 规格 内径 外径 材料 图 C D 六角 C D 六角

(in) (in) (in) (mm) (mm) (mm)
7B3 —公头 1/4 1/4 1/2 黄铜 2 2.19 0.70 0.63 55.6 17.8 16.0
7B7 — 公头 1/4 1/4 5/8 黄铜 2 2.19 0.84 0.75 55.6 21.3 19.1
* 不带套筒锁






信德迈科技(北京)有限公司 CNMEC Technology
美国DMK Engineering Solutions公司

地址:北京市朝阳区望京街10号望京SOHO塔1C座2115室
邮编:100102
电话:010-8428 2935, 8428 9077, 8428 3983
手机:139 1096 2635
Http://www.cnmec.biz
E-mail:sales@cnmec.biz
传真:010-8428 8762

京ICP备08000876号-1
京公网安备 11010502019740
Since 2007 Strong Distribution & Powerful Partnerships
