FD90 系列诊断接头 SAE J1502 可互换

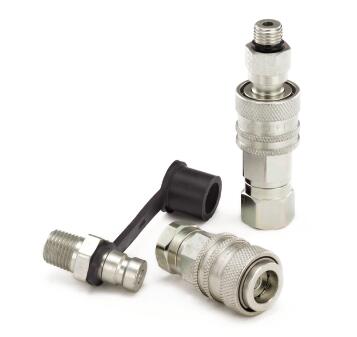

Eaton FD90 Series diagnostic coupling

Eaton 的 FD90 系列诊断接头设计用于连接和断开至液压系统的压力表，省去了需要常设的压力表，最高工作压力是 7000 psi。Eaton FD90 Series diagnostic coupling is designed to connect and disconnect pressure gauges to hydraulic systems, eliminating the need for permanent gauges. The maximum operating pressure is 7,000 psi.

产品特征

- 自动套筒用于单手推入连接
- 齐平面的阀，确保流体损失小，混入空气少
- 自密封的阀设计允许在500 psi 压力下连接和断开
- 标准密封材料：丁腈橡胶
- 标准本体材料：镀锌（三价) 的高强度碳钢
- 为了适应各种系统，端口配置的范围很宽

用途和市场

- 用于液压系统的诊断压力

性能参数
接头最高工作最低爆破压力真空额定裹入流体本体规格压力（连接后）仅连接后流量空气损失

(in) (bar) (psi) (bar) (psi) (in./Hg) (lpm) (gpm) (cc. max.) (cc.max.)
1/4 483 7,000 1,931 28,000 28 1.89 0.6 0.02 0.10
尺寸（内管螺纹，带阀）
件号
件号带防尘帽 接头 本体 端口 尺寸
丁腈橡胶丁腈橡胶 类型 规格 规格 螺纹 类型 图 A B 六角

(mm) (in) (mm) (in) (mm) (in)
FD90-1034-02-04 FD90-1035-02-04 公头 1/4 1/8 1/8 - 27 NPT 内螺纹 1 43.2 (1.70) - - 15.7 (0.62)
FD90-1021-02-04 — 母头 1/4 1/8 1/8 - 27 NPT 内螺纹 2 49.5 (1.95) 25.4 (1.00) 19.1 (0.75)
FD90-1034-04-04 FD90-1035-04-04 公头 1/4 1/4 1/4 - 18 NPT 内螺纹 1 48.3 (1.90) - - 19.1 (0.75)

FD90-1021-04-04 —母头 1/4 1/4 1/4 - 18 NPT 内螺纹 2 57.2 (2.25) 25.4 (1.00) 19.1 (0.75)
尺寸（SAE O-形圈外螺纹，带阀）
件号
件号带防尘帽接头 本体 端口 尺寸
丁腈橡胶丁腈橡胶类型 规格 规格螺纹 类型 图 A B 六角

(mm) (in) (mm) (in) (mm) (in)
FD90-1044-03-04 FD90-1004-03-04 公头 1/4 3/8 3/8 - 24 SAE O-形圈外螺纹 3 38.6 (1.52) - - 15.7 (0.62)
FD90-1044-04-04 FD90-1004-04-04 公头 1/4 7/16 7/16 - 20 SAE O-形圈外螺纹 3 40.1 (1.58) - - 15.7 (0.62)
FD90-1044-05-04 FD90-1004-05-04 公头 1/4 1/2 1/2 - 20 SAE O-形圈外螺纹 3 33.5 (1.32) - - 15.7 (0.62)

FD90-1044-06-04 FD90-1004-06-04 公头 1/4 9/16 9/16 - 18 SAE O-形圈外螺纹 3 33.5 (1.32) - - 17.5 (0.69)
尺寸（外管螺纹，带阀）
件号
件号带防尘帽 接头 本体 端口 尺寸
丁腈橡胶丁腈橡胶 类型 规格 规格 螺纹 类型图 A B 六角

(mm) (in) (mm) (in) (mm) (in)
FD90-1012-02-04 FD90-1045-02-04 公头 1/4 1/8 1/8 - 27 NPT 外螺纹 4 40.6 (1.60) - - 15.7 (0.62)
FD90-1012-04-04 FD90-1045-04-04 公头 1/4 1/4 1/4 - 18 NPT 外螺纹 4 37.8 (1.49) - - 17.5 (0.69)

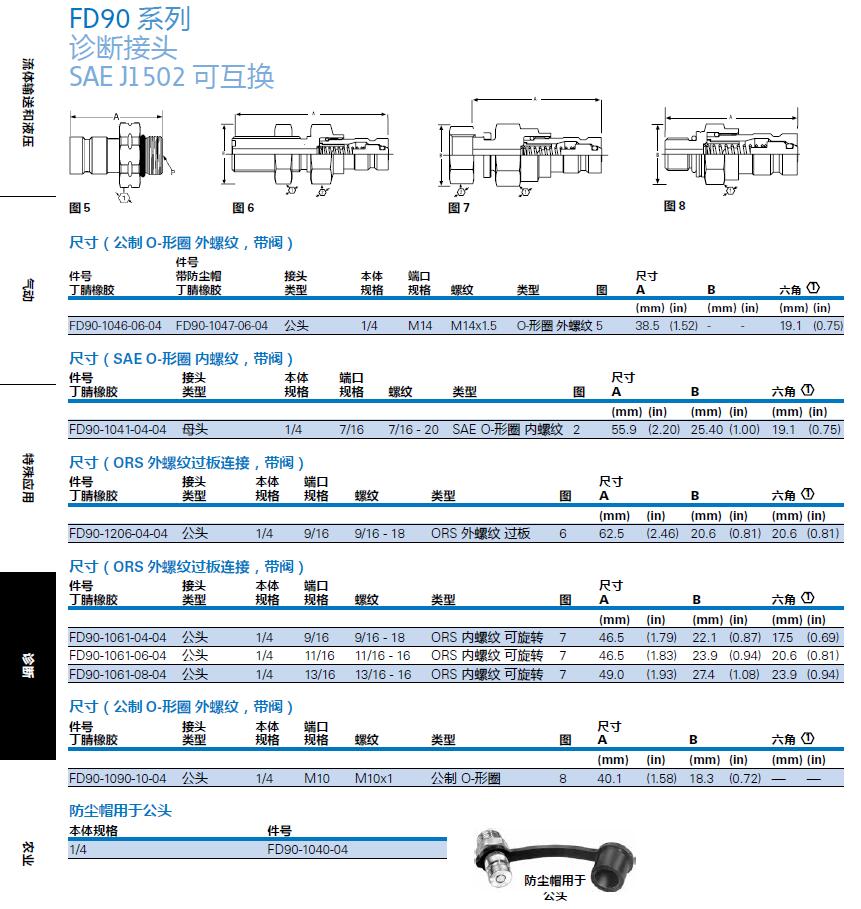

FD90 系列 诊断接头 SAE J1502 可互换

图 6图 7图 8
尺寸（公制 O-形圈外螺纹，带阀）
件号件号带防尘帽接头本体端口尺寸丁腈橡胶丁腈橡胶类型规格规格螺纹类型图 A B 六角

(mm) (in) (mm) (in) (mm) (in)
FD90-1046-06-04 FD90-1047-06-04 公头 1/4 M14 M14x1.5 O-形圈外螺纹 5 38.5 (1.52) --19.1 (0.75)
尺寸（SAE O-形圈内螺纹，带阀）
件号接头本体 端口 尺寸
丁腈橡胶类型规格 规格 螺纹 类型 图 A B 六角
(mm) (in) (mm) (in) (mm) (in)

FD90-1041-04-04 母头 1/4 7/16 7/16 - 20 SAE O-形圈内螺纹 2 55.9 (2.20) 25.40 (1.00) 19.1 (0.75)
尺寸（ORS 外螺纹过板连接，带阀）
件号接头本体端口 尺寸
丁腈橡胶类型规格规格 螺纹 类型图 A B 六角

(mm) (in) (mm) (in) (mm) (in)
FD90-1206-04-04 公头 1/4 9/16 9/16 - 18 ORS 外螺纹过板 6 62.5 (2.46) 20.6 (0.81) 20.6 (0.81)
尺寸（ORS 外螺纹过板连接，带阀）
件号接头本体端口 尺寸
丁腈橡胶类型规格规格 螺纹 类型 图 A B 六角

(mm) (in) (mm) (in) (mm) (in)
FD90-1061-04-04 公头 1/4 9/16 9/16 - 18 ORS 内螺纹可旋转 7 46.5 (1.79) 22.1 (0.87) 17.5 (0.69)
FD90-1061-06-04 公头 1/4 11/16 11/16 - 16 ORS 内螺纹可旋转 7 46.5 (1.83) 23.9 (0.94) 20.6 (0.81)

FD90-1061-08-04 公头 1/4 13/16 13/16 - 16 ORS 内螺纹可旋转 7 49.0 (1.93) 27.4 (1.08) 23.9 (0.94)
尺寸（公制 O-形圈外螺纹，带阀）
件号接头本体 端口 尺寸
丁腈橡胶类型规格 规格 螺纹 类型 图 A B 六角

(mm) (in) (mm) (in) (mm) (in)
FD90-1090-10-04 公头 1/4 M10 M10x1 公制 O-形圈 8 40.1 (1.58) 18.3 (0.72) ——
防尘帽用于公头
本体规格件号
FD90-1040-04
公头
