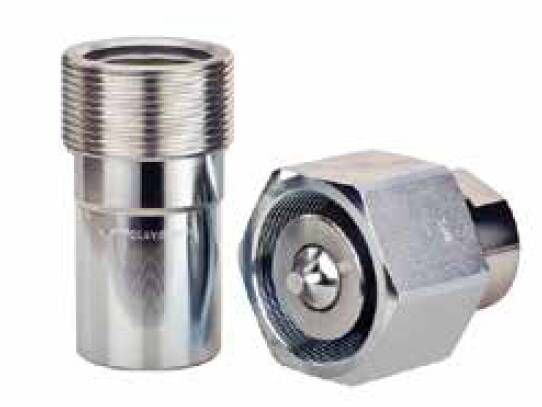

EATON GA90090 系列高压液压接头 - Eaton′s high pressure hydraulic coupling GA90090
动载液压应用,像凿岩机用快速接头

Eaton 的GA90090 系列高压液压接头是设计用于性能等级要求高的应用场合,所有规格的工作压力高达420 bar (6000 psi),最有需求的用途之一是建筑施工中使用的钻锤。Eaton′s high pressure hydraulic coupling GA90090 was engineered to perform in applications that require the highest level of performance. Working pressure of up to 420 bar (6,000psi) in all sizes. One of the most demanding applications is the drill hammer used in construction.

EATON GA90090 系列高压液压接头 - Eaton′s high pressure hydraulic coupling GA90090
动载液压应用,像凿岩机用快速接头





产品特征
- 高压液压系统和流体输送,用于建筑、农业和林业市场连接的快换接头
- 所有规格的工作压力高达 420 bar(6000 psi)
- 可提供规格 -08,-10 和 -12
- 可提供的螺纹类型:公制,UN 和BSP
- 自密封特性,保证最低的混入空气和流体损失
- 通过管接头连接
- 压力下可分离
- 动载应用中使用寿命长
- 工作在需要较高压力的用途
- 超过 ISO7241/1 的要求
- 可提供镀锌钢材料的标准型号

用途和市场
- 动载液压应用,像凿岩机
- 高压液压系统和流体输送,用于建筑、农业和林业市场



公制螺纹
规格 DN 接头 螺纹 A B 六角 1 六角 2 六角 3
(T1=T2) (mm) (mm) (mm) (mm) (mm)
-8 12 GA90090-8 M22x1,5 89.1 105 27 41 27
-12 16 GA90090-12 M30x1,5 143.6 183 36 65 46
-16 20 GA90090-16 M38x1,5 163.7 196.7 50 75 55
UNF-螺纹*
规格 DN 接头 螺纹 A B 六角 1 六角 2 六角 3
(T1=T2) (mm) (mm) (mm) (mm) (mm)
-8 12 GA90762-8 7/8-14UNF-2B 93.1 109 27 41 27
-12 16 GA90762-12 1 3/16-12UNF-2B 163.7 196.7 36 65 46
* 螺纹符合 SAE J1926-1 (ISO 11926-1)
BSP-螺纹
规格 DN 接头 螺纹 A B 六角 1 六角 2 六角 3
(T1=T2) (mm) (mm) (mm) (mm) (mm)
-8 12 GA90767-8 G 1/2"-14 99.1 115 27 41 27
-12 16 GA90767-12-16 G 1"-11 158.8 188.7 36 65 46
-16 20 GA90767-16-20 G 1 1/4"-11 163.7 196.7 50 75 55
规格 DN 阳端的一半 阴端的一半 A1 A2
(mm) (mm)
-8 12 GA90092-8 GA90091-8 45.7 59.4
-12 16 GA90092-12 GA90091-12 76.8 96.7
-16 20 GA90092-16 GA90091-16 81.7 115.0
规格 DN 阳端的一半 阴端的一半 A1 A2
(mm) (mm)
-8 12 GA90764-8 GA90763-8 47.7 61.4
-12 16 GA90764-12 GA90763-12 88.8 106.7
规格 DN 阳端的一半 阴端的一半 A1 A2
(mm) (mm)
-8 12 GA90767-8 GA90768-8 50.7 64.4
-12 16 GA90767-12-16 GA90768-12-16 84.4 104.3
-16 20 GA90767-16-20 GA90768-16-20 81.7 115.0
