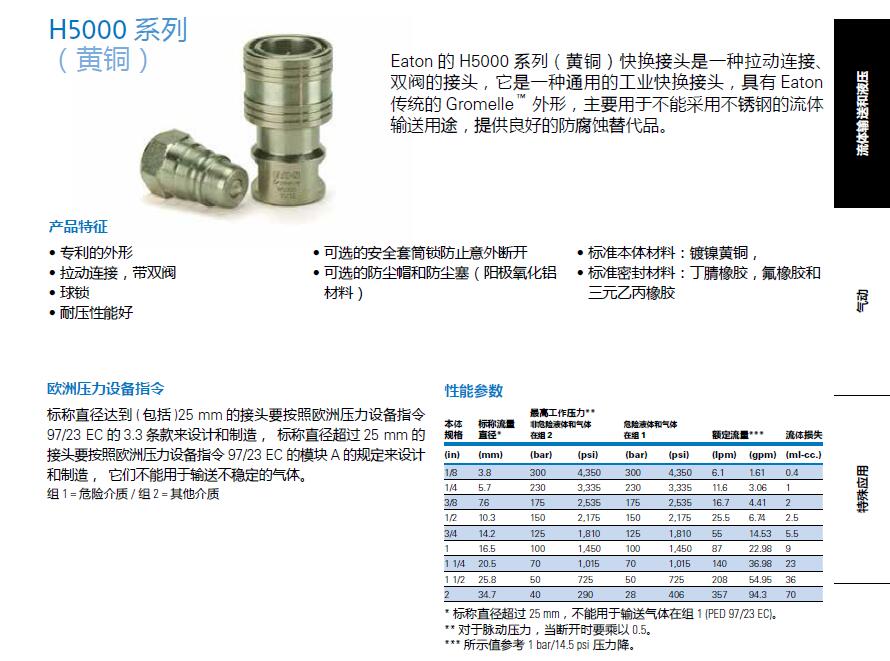

H5000 系列黄铜快换接头

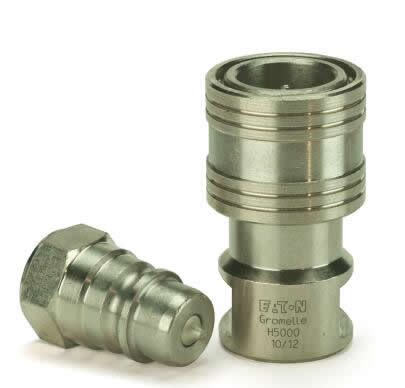

Eaton H5000 Series brass quick disconnect coupling

Eaton的 H5000系列黄铜快换接头是一种拉动连接、双阀的接头，它是一种通用的工业快换接头，具有 Eaton传统的 Gromelle .外形，主要用于不能采用不锈钢的流体输送用途，提供良好的防腐蚀替代品。Eaton H5000 Series brass quick disconnect coupling is a pull to connect double shut-off coupling. It is a general purpose industrial quick disconnect coupling with the original Eaton’s Gromelle? profile. Mainly used in fluid transfer applications where stainless steel is not a requirement, it offers a good alternative for corrosion resistance.

H5000 系列黄铜快换接头
Eaton H5000 Series brass quick disconnect coupling

产品特征

- 专利的外形
- 拉动连接，带双阀
- 球锁
- 耐压性能好
- 可选的安全套筒锁防止意外断开
- 标准本体材料：镀镍黄铜，
- 可选的防尘帽和防尘塞（阳极氧化铝
- 标准密封材料：丁腈橡胶，氟橡胶和材料） 三元乙丙橡胶

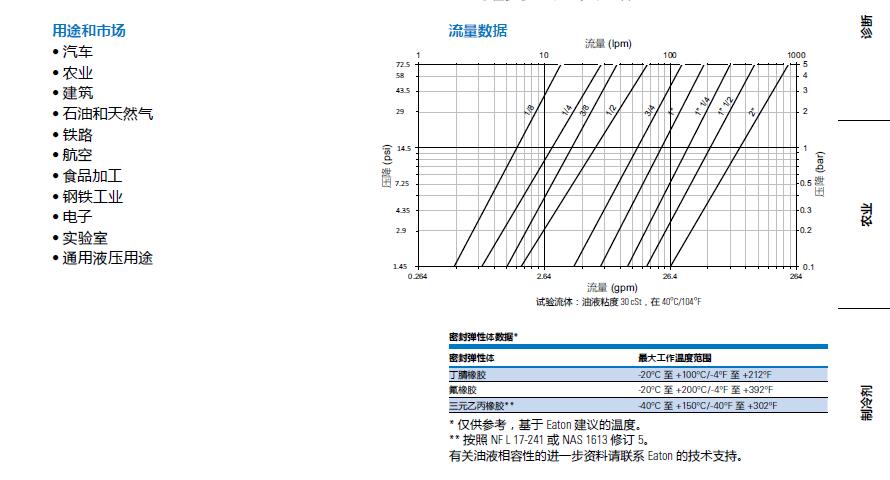

用途和市场

- 汽车
- 农业
- 建筑
- 石油和天然气
- 铁路
- 航空
- 食品加工
- 钢铁工业
- 实验室
- 电子
- 通用液压用途

欧洲压力设备指令性能参数

标称直径达到（包括）25 mm 的接头要按照欧洲压力设备指令 97/23 EC的 3.3条款来设计和制造，标称直径超过 25mm的接头要按照欧洲压力设备指令 7/23EC的模块A的 规定来设计和制造，它们不能用于输送不稳定的气体。

流体输送和液压气动特殊应用诊断农业制冷剂
伊顿 快换接头主样本 E-MEQD-CC001-C1 2016 年 3 月
H5000 系列
（黄铜） A
图 1
母头
件号
本体
规格
标称流量
直径
螺纹规格*
（内螺纹） 尺寸重量
C B
对边宽
丁腈橡胶氟橡胶三元乙丙橡胶(in) (mm) BSPP 图A B C 对边宽A B C 对边宽(lbs) (g)
(in) (in) (in) (in) (mm) (mm) (mm) (mm)
HL0500100 HL05001V0 HL05001E0 1/8 3.8 1/8-28 1 1.65 0.94 0.83 0.63 42 24 21 16 0.21 97
HL0501100 HL05011V0 HL05011E0 1/4 5.7 1/4-19 1 1.97 1.10 0.94 0.75 50 28 24 19 0.30 134
HL0502100 HL05021V0 HL05021E0 3/8 7.6 3/8-19 1 2.32 1.34 1.10 0.90 59 34 28 23 0.48 217
HL0503100 HL05031V0 HL05031E0 1/2 10.3 1/2-14 1 2.71 1.50 1.22 1.06 69 38 31 27 0.55 249
HL0504100 HL05041V0 HL05041E0 3/4 14.2 3/4-14 1 3.50 1.89 1.57 1.38 89 48 40 35 1.40 635
HL0505100 HL05051V0 HL05051E0 1 16.5 1-11 1 3.89 2.05 1.77 1.61 99 52 45 41 1.75 792
HL0506100 HL05061V0 HL05061E0 1 1/4 20.5 1 1/4-11 1 5.20 2.95 2.44 2.16 132 75 62 55 5.25 2,382
HL0507100 HL05071V0 HL05071E0 1 1/2 25.8 1 1/2-11 1 5.90 3.35 2.95 2.56 150 85 75 65 8.49 3,850
HL0509100 HL05091V0 HL05091E0 2 34.7 2-11 1 6.69 3.82 3.35 2.95 170 97 85 75 11.74 5,324
* 根据要求可提供其他的端部连接。
要获得接头的连接长度，把尺寸 A（图 1）和 J（图 3）相加。
D
对边宽
F E 图 2
母头带套筒锁
本体标称流量螺纹规格*
件号规格直径（内螺纹） 尺寸重量
丁腈橡胶氟橡胶三元乙丙橡胶(in) (mm) BSPP 图D E F 对边宽D E F 对边宽(lbs) (g)
(in) (in) (in) (in) (mm) (mm) (mm) (mm)
HL0500300 HL05003V0 HL05003E0 1/8 3.8 1/8-28 2 1.65 0.94 0.83 0.63 42 24 21 16 0.22 100
HL0501300 HL05013V0 HL05013E0 1/4 5.7 1/4-19 2 1.97 1.10 0.94 0.75 50 28 24 19 0.33 148
HL0502300 HL05023V0 HL05023E0 3/8 7.6 1/8-19 2 2.32 1.34 1.10 0.90 59 34 28 23 0.55 248
HL0503300 HL05033V0 HL05033E0 1/2 10.3 1/2-14 2 2.71 1.50 1.22 1.06 69 38 31 27 0.75 341
HL0504300 HL05043V0 HL05043E0 3/4 14.2 3/4-14 2 3.50 1.89 1.57 1.38 89 48 40 35 1.61 732
HL0505300 HL05053V0 HL05053E0 1 16.5 1-11 2 3.89 2.05 1.77 1.61 99 52 45 41 1.97 894
HL0506300 HL05063V0 HL05063E0 1 1/4 20.5 1 1/4-11 2 5.20 2.95 2.44 2.16 132 75 62 55 5.41 2,453
HL0507300 HL05073V0 HL05073E0 1 1/2 25.8 1 1/2-11 2 5.90 3.35 2.95 2.56 150 85 75 65 8.69 3,944
HL0509300 HL05093V0 HL05093E0 2 34.7 2-11 2 6.69 3.82 3.35 2.95 170 97 85 75 13.72 6,224
* 根据要求可提供其他的端部连接。
要获得接头的连接长度，把尺寸 D（图 2）和 J（图 3）相加。
35
制冷剂 农业 诊断 特殊应用 气动 流体输送和液压
伊顿 快换接头主样本 E-MEQD-CC001-C1 2016 年 3 月
H5000 系列 G
（黄铜）
图 3
公头
本体标称流量螺纹规格**
件号规格直径（内螺纹） 尺寸重量
J
H I
??
丁腈橡胶氟橡胶三元乙丙橡胶(in) (mm) BSPP 图G H I J 六角G H I J 六角(lbs) (g)
(in) (in) (in) (in) (in) (mm) (mm) (mm) (mm) (mm)
HL0500200 HL05002V0 HL05002E0 1/8 3.8 1/8-28 3 1.1 0.43 0.72 0.39 0.63 28 11 18.4 10 16 0.06 26
HL0501200 HL05012V0 HL05012E0 1/4 5.7 1/4-19 3 1.38 0.56 0.86 0.55 0.75 35 14.2 21.8 14 19 0.09 41
HL0502200 HL05022V0 HL05022E0 3/8 7.6 3/8-19 3 1.65 0.75 1.04 0.70 0.90 42 19 26.4 18 23 0.17 77
HL0503200 HL05032V0 HL05032E0 1/2 10.3 1/2-14 3 1.97 0.81 1.22 0.94 1.06 50 20.6 31 24 27 0.22 101
HL0504200 HL05042V0 HL05042E0 3/4 14.2 3/4-14 3 2.48 1.10 1.58 1.10 1.38 63 27.9 40.2 28 35 0.53 239
HL0505200 HL05052V0 HL05052E0 1 16.5 1-11 3 2.79 1.27 1.87 1.22 1.61 71 32.4 47.5 31 41 0.70 316
HL05062V0
HL05062E0 1 1/4 20.5 1 1/4-11 3 3.82 1.85 2.49 1.89 2.16 97 46.9 63.2 48 55 2.18 990
HL05072V0
HL05072E0 1 1/2 25.8 1 1/2-11 3 4.29 2.20 2.94 2.04 2.56 109 56 74.7 52 65 3.64 1650
HL05092V0
HL05092E0 2 34.7 2-11 3 4.76 2.56 3.30 1.97 2.95 121 65 84 50 75 4.46 2024
* 本体规格1 1/4,1 1/2 和2 提供氟橡胶密封件作为标准。
** 根据要求可提供其他的端部连接。
要获得接头的连接长度，把尺寸A（图1) 和J（图3）相加用于标准形式，把尺寸D（图2）和J（图3）相加用于套筒锁形式。
防尘塞和防尘帽
本体规格母头防尘塞件号公头防尘帽件号母头防尘塞
(in) 阳极氧化铝阳极氧化铝
1/8 HD0510100 HD0510200
1/4 HD0511100 HD0511200
3/8 HD0512100 HD0512200
1/2 HD0513100 HD0513200
3/4 HD0514100 HD0514200
1 HD0515100 HD0515200
1 1/4 HD0516100 HD0516200
1 1/2 HD0517100 HD0517200
2 HD0519100 HD0519200
公头防尘帽
