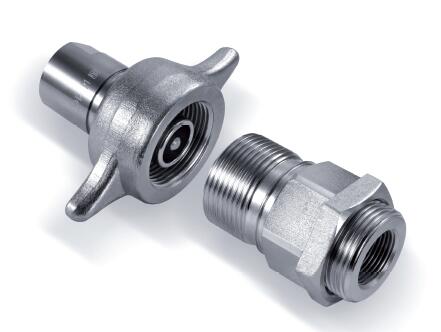

W460000系列翼形螺母式螺纹连接的液压快换接头
Eaton W46000 Series is a wing nut style screw to connect coupling

Eaton 的 W460000 系列是一个翼形螺母式螺纹连接的液压快换接头。Eaton's W46000 Series is a wing nut style screw to connect coupling used in hydraulic applications.

产品特征
- 翼形螺母式螺纹连接
- 公头可以过板安装
- 金属的防尘帽和防尘塞
- 标准本体材料：镀锌（三价）钢
- 标准密封材料：丁腈橡胶

用途和市场
- 液压回路

性能参数
接头规格 DN/ND 最高工作压力 最低爆破压力 额定流量 裹入空气
(in) (bar) (psi) (bar) (psi) (lpm) (gpm) (ml max)
3/4 16 250 3625 1200 17404 63 16,7 10
1 20 230 3335 800 11603 99 26,0 15

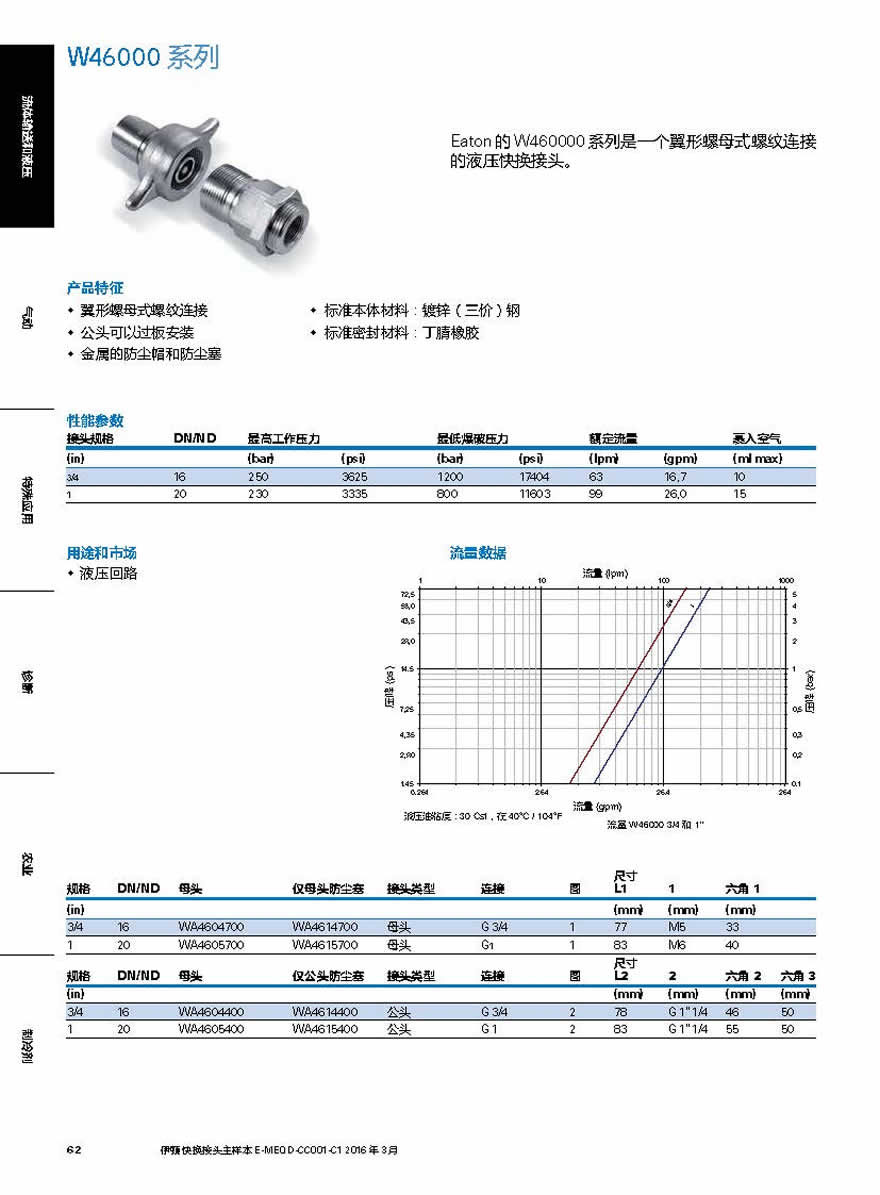

W46000 系列
尺寸
规格 DN/ND 母头 仅母头防尘塞 接头类型 连接 图 L1 1 六角 1
(in) (mm) (mm) (mm)
3/4 16 WA4604700 WA4614700 母头 G 3/4 1 77 M5 33
1 20 WA4605700 WA4615700 母头 G1 1 83 M6 40
尺寸
规格 DN/ND 母头 仅公头防尘塞 接头类型 连接 图 L2 2 六角 2 六角 3
(in) (mm) (mm) (mm) (mm)
3/4 16 WA4604400 WA4614400 公头 G 3/4 2 78 G 1" 1/4 46 50
1 20 WA4605400 WA4615400 公头 G 1 2 83 G 1" 1/4 55 50
