伊顿W56000螺纹连接快速接头用于液压千斤顶和举升装置
Eaton W56000 Series is a screw to connect coupling

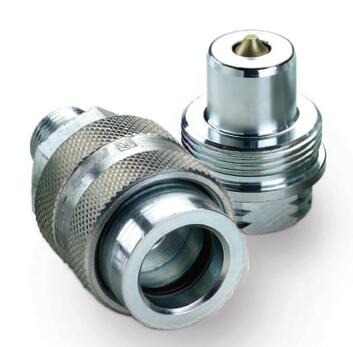

Eaton 的W56000 系列是螺纹连接的接头，设计用于在压力超过10000 psi 或700 bar 下工作，坚固的设计使这些接头适合用于液压千斤顶和举升装置。Eaton’s W56000 Series is a screw to connect　coupling designed to operate at pressures　exceeding 10,000 psi or 700 bar. Rugged design　makes these couplings suitable for hydraulic jacks　and lift loading.

产品特征
- 螺纹连接，双座阀
- 按照欧洲压力设备指令 97/23 EC的 3.3 条款来设计和制造
- 与具有相同外形的其他接头互换
- 标准本体材料：镀锌（三价）钢
- 密封材料：丁腈橡胶

用途和市场
- 液压千斤顶，举升和应急救援设备

本体 接头 尺寸
件号 DN/ND 规格 类型 连接 图 A B 六角 A B 六角
(in) (in) (in) (mm) (mm) (mm)
WA5651700 5.7 1/4 母头 1/4 NPT 外螺纹 1 2.36 1.12 .88 60 28.5 22
WA5652700 7.6 3/8 母头 3/8 NPT 外螺纹 1 2.76 1.38 1.06 70 35 27

接头 尺寸
件号 DN/ND 母头 类型 连接 图 C D 六角 C D 六角
(in) (in) (in) (mm) (mm) (mm)
WA5651400 5.7 1/4 公头 1/4 NPT 内螺纹 2 1.26 1.10 .75 35 15.9 19
WA5652400 7.6 3/8 公头 3/8 NPT 内螺纹 2 1.52 1.26 .91 42 19 23

防尘帽和防尘塞
本体规格 防尘帽 防尘塞
1/4 WA5611400 WA5611700
3/8 WA5612400 WA5612700
