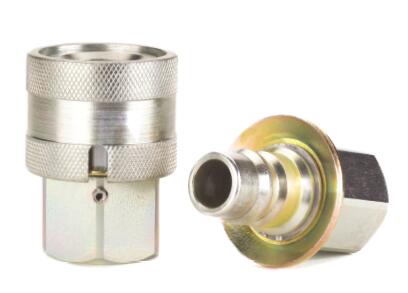

Aeroquip FD69 Series / Arc Latch - High Pressure Water Blast (10,000 psi) Complete Coupling
FD69系列 10,000 psi 高压水冲洗 EATON FD69 Series 10,000 psi Water Blast Complete Coupling

Eaton的 FD69系列设计有很大的表面接触面积，在超高压水冲洗用途中使用寿命长，最高工作压力 10000 psi，最低爆破压力 40000 psi。Eaton’s FD69 Series design has a greater surface contact area for long service life in rugged high pressure and water blast applications. The maximum operating pressure is 10,000 psi with 40,000 psi minimum burst pressure.

产品特征
- 安全套筒锁防止意外断开 - 为了增加耐腐蚀性，可- 标准本体材料：镀锌（三
- 针对大流量要求，滑膛“直提供镀锌钢和不锈钢两价）的高强度碳钢或不通”设计 种材料 锈钢
- 重型挡圈防止挤压 O-形圈 - 标准密封材料：丁腈橡胶

用途和市场
- 高压水冲洗
- 桥梁/混凝土修补
- 脱漆
- 船厂

FD69 Series Arc Latch - High Pressure Water Blast (10,000 psi)

The FD69 Series "Arc Latch" design has a greater surface contact area for long service life in rugged high-pressure and water blast applications. The maximum operating pressure is 10,000 psi with 40,000 psi minimum burst pressure.- Safety sleeve lock guards against accidental disconnection.
- Smooth bore "straight through" design for high flow.
- Heavy duty back up ring to prevent O'Ring extrusion.
- Available in plated steel and stainless steel for added corrosion resistance.
- Standard seal material - Buna-N.
- Standard body material - Zinc plated steel, Stainless steel.

FD69 Series 10,000 psi Water Blast

FD69-1001-06-08
FD69-1026-06-08
FD69-1028-06-08 Female
FD69-1001-08-08
FD69-1026-08-08
FD69-1028-08-08 Female
Stainless Steel
FD69-1011-08-08
Part Number Buna-N Steel Viton EPR Coupling
FD69-1000-080806
FD69-1027-080806
FD69-1029-080806
FD69-1000-060806
FD69-1027-060806
FD69-1029-060806
Stainless Steel
Repair Kit, Female Interface Seal
Part Number Coupling Buna-N Viton EPR Size

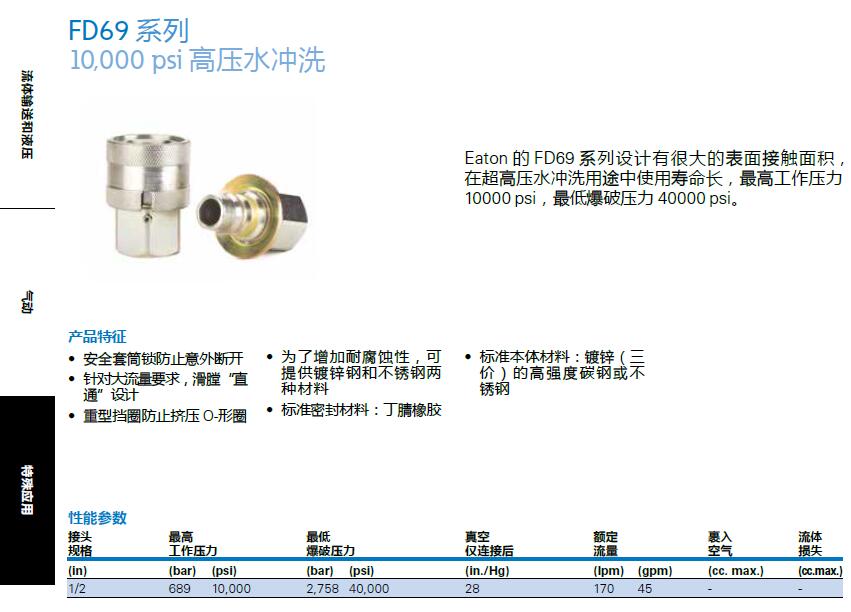

FD69系列 10,000 psi 高压水冲洗 EATON FD69 Series 10,000 psi Water Blast Complete Coupling

Eaton的 FD69系列设计有很大的表面接触面积，在超高压水冲洗用途中使用寿命长，最高工作压力 10000 psi，最低爆破压力 40000 psi。Eaton’s FD69 Series design has a greater surface contact area for long service life in rugged high pressure and water blast applications. The maximum operating pressure is 10,000 psi with 40,000 psi minimum burst pressure.

产品特征
- 安全套筒锁防止意外断开 - 为了增加耐腐蚀性，可- 标准本体材料：镀锌（三
- 针对大流量要求，滑膛“直提供镀锌钢和不锈钢两价）的高强度碳钢或不通”设计 种材料 锈钢
- 重型挡圈防止挤压 O-形圈 - 标准密封材料：丁腈橡胶

性能参数
接头最高最低真空额定裹入流体规格工作压力爆破压力仅连接后流量空气损失
(in) (bar) (psi) (bar) (psi) (in./Hg) (lpm) (gpm) (cc. max.) (cc.max.)

用途和市场
- 高压水冲洗
- 桥梁/混凝土修补
- 脱漆
- 船厂

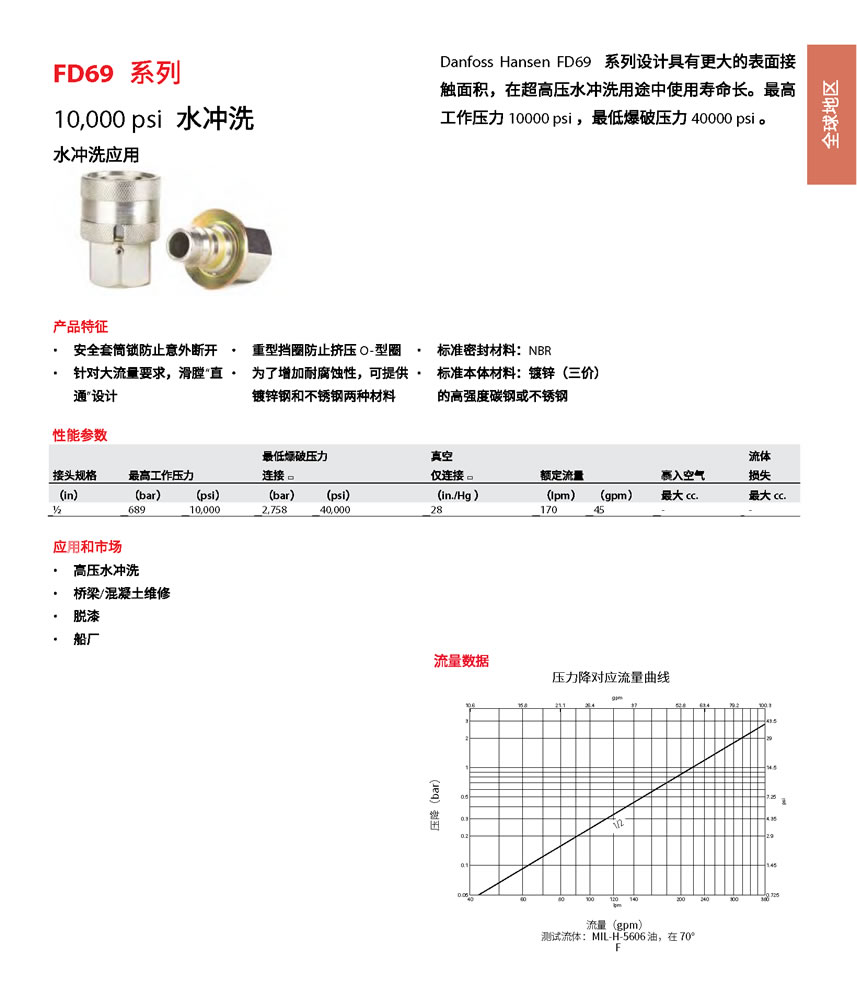

流量数据
10.6 15.8

压力降对应流量图
gpm
流量 (lpm)
21.1 26.4 37
lpm
流量 (gpm)试验流体：水，在 70°F
52.8 63.4 79.2 100.3

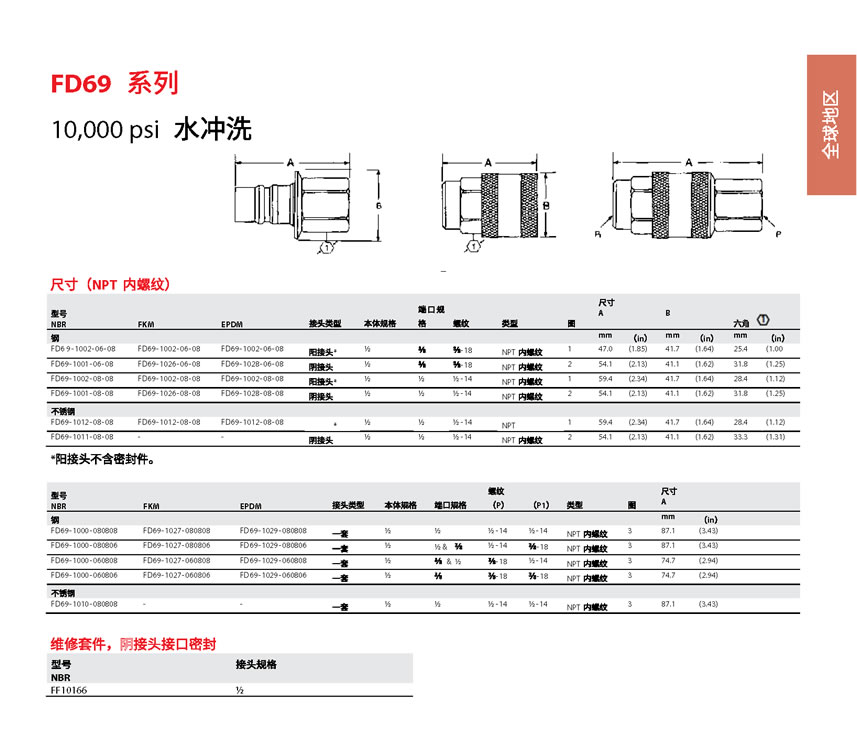

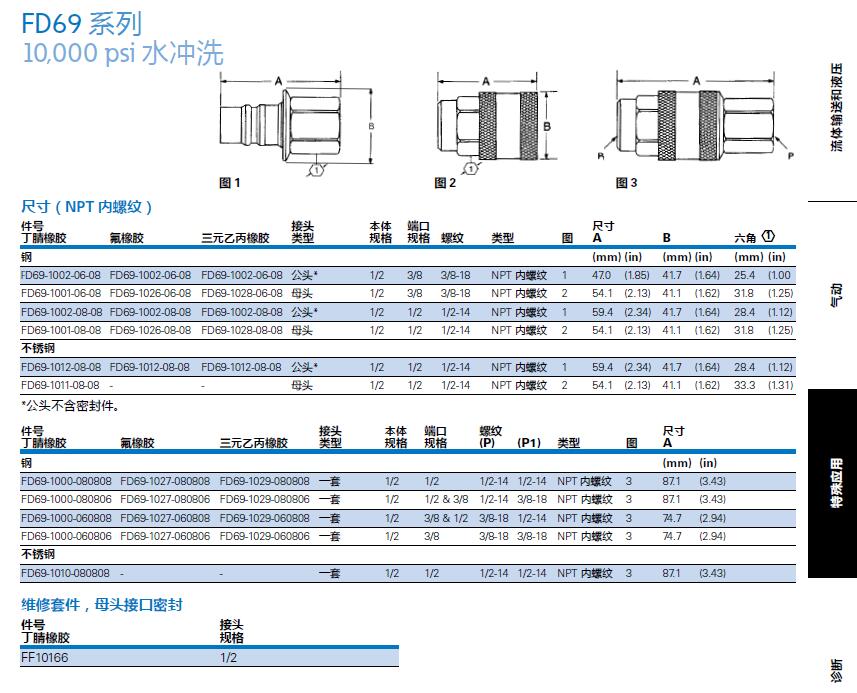

FD69系列
10,000 psi 水冲洗

图 1
图 2图 3
尺寸（NPT 内螺纹）
件号接头本体端口尺寸丁腈橡胶氟橡胶三元乙丙橡胶类型规格规格螺纹类型图 A B 六角

钢 (mm) (in) (mm) (in) (mm) (in)
FD69-1002-06-08 FD69-1002-06-08 FD69-1002-06-08 公头* 1/2 3/8 3/8-18 NPT 内螺纹 1 47.0 (1.85) 41.7 (1.64) 25.4 (1.00
FD69-1001-06-08 FD69-1026-06-08 FD69-1028-06-08 母头 1/2 3/8 3/8-18 NPT 内螺纹 2 54.1 (2.13) 41.1 (1.62) 31.8 (1.25)
FD69-1002-08-08 FD69-1002-08-08 FD69-1002-08-08 公头* 1/2 1/2 1/2-14 NPT 内螺纹 1 59.4 (2.34) 41.7 (1.64) 28.4 (1.12)
FD69-1001-08-08 FD69-1026-08-08 FD69-1028-08-08 母头 1/2 1/2 1/2-14 NPT 内螺纹 2 54.1 (2.13) 41.1 (1.62) 31.8 (1.25)
不锈钢

FD69-1012-08-08 FD69-1012-08-08 FD69-1012-08-08 公头* 1/2 1/2 1/2-14 NPT 内螺纹 1 59.4 (2.34) 41.7 (1.64) 28.4 (1.12)
FD69-1011-08-08 --母头 1/2 1/2 1/2-14 NPT 内螺纹 2 54.1 (2.13) 41.1 (1.62) 33.3 (1.31)
*公头不含密封件。
件号 接头 本体 端口 螺纹 尺寸
丁腈橡胶 氟橡胶 三元乙丙橡胶 类型 规格 规格 (P) (P1) 类型 图 A

钢 (mm) (in)
FD69-1000-080808 FD69-1027-080808 FD69-1029-080808 一套 1/2 1/2 1/2-14 1/2-14 NPT 内螺纹 3 87.1 (3.43)
FD69-1000-080806 FD69-1027-080806 FD69-1029-080806 一套 1/2 1/2 & 3/8 1/2-14 3/8-18 NPT 内螺纹 3 87.1 (3.43)
FD69-1000-060808 FD69-1027-060808 FD69-1029-060808 一套 1/2 3/8 & 1/2 3/8-18 1/2-14 NPT 内螺纹 3 74.7 (2.94)
FD69-1000-060806 FD69-1027-060806 FD69-1029-060806 一套 1/2 3/8 3/8-18 3/8-18 NPT 内螺纹 3 74.7 (2.94)
不锈钢

FD69-1010-080808 --一套 1/2 1/2 1/2-14 1/2-14 NPT 内螺纹 3 87.1 (3.43)
维修套件，母头接口密封
件号 接头
丁腈橡胶 规格

FF10166 1/2
