EATON Hansen Safeline Industrial系列快速接头 - ISO 6150 系列 B标准 Safeline 系列推按钮安全 气动快换接头
Hansen Safeline Industrial连接标准按钮式安全快速接头
Eaton Safeline Series Pneumatic Quick Disconnect Coupling
Eaton's Safeline Series is an Industrial Interchange pneumatic coupling

Hansen Safeline Industrial连接标准按钮式安全快速接头，设计用于处理压缩空气。伊顿的 Safeline 系列是一种工业互换气动快速接头，具有按钮安全功能，设计用于压缩空气。两步断开程序关闭空气供应并释放下游空气压力，然后才能从插座/母头中移除插头，从而防止软管鞭打。Eaton's Safeline Series is an Industrial Interchange pneumatic coupling with push button safety feature designed for use with compressed air. Two-step disconnect procedure shuts off air supply and releases downstream air pressure before plug can be removed from socket/female, which prevents hose whip.

按钮式安全快速接头 EATON Hansen Safeline Industrial系列安全快速接头
Eaton Safeline Series Pneumatic Quick Disconnect Coupling

应用与市场：
- 通用气动
- 气动工具
- 工业厂房
- 维护和修理

产品特点：
- 安全且易于连接和断开
- 重量轻、紧凑的人体工学设计
- 接受 1/4" ISO 6150 系列 B 和 AA-59439 插头/公头
- 接受所有美国工业插头/公头

标准主体材料： 铝
标准密封材料： 丁腈橡胶
其他联轴器： 伊顿 Safeline 系列气动快速断开接头

特点和优势:

- 连接和断开非常便捷和安全。两步骤断开程序在公头和母头
断开前就关闭供气，并释放下游气压。防止了软管跳动。
- 重量轻，紧凑的工程学设计
- 使用1/4''MIL-C-4109公头

操作步骤:

- 连接 将公头插入母头
- 断开
1）按动母头的按键。供气被切断，公头弹出3/16英寸，但还没有完全脱离母头。下游压力被释放
2）将公头推入母头以解锁。将公头拔出母头

标准材质:

- 母头
铝和钢结构
丁晴橡胶密封圈NBR
公头使用3000系列公头

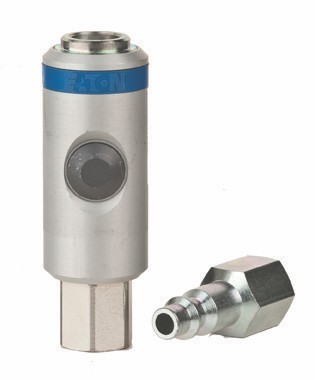

GD1052683 Eaton Safeline Series Female Socket - 3/8 Female NPT End Connection Pneumatic Quick Disconnect Coupling - Buna-N Seal - Aluminum
Eaton Safeline Series - Quick Disconnect Couplings - Male / Female / Hose Stem End Sockets & Plugs
Eaton's Safeline Series is an Industrial Interchange pneumatic coupling with push button safety feature designed for use with compressed air. Two-step disconnect procedure shuts off air supply and releases downstream air pressure before plug can be removed from socket/female, which prevents hose whip

Safeline 系列

Eaton的 Safeline系列是具有推按钮安全特征的工业可互换气动快换接头，设计用于压缩空气用途。在公头能够从母头移出之前，分成两步的断开步骤是关闭气源和释放下游空气压力，防止软管甩动。
ISO 6150 B GD10500 安全型快速释放
产品特征
- 连接和断开既安全又容易
- 可与 1/4” ISO 6150 系列 B 和
- 标准本体材料：铝
- 重量轻，紧凑的人体工程学设计 A-A-59439 公头配合
- 标准密封材料：丁腈橡胶
- 可与所有 US 标准工业公头配合

性能参数
本体标称流量最高工作压力空气流量*
规格直径（连接或断开） Δp 0.6 bar/8.7 psi** Δp 1 bar/14.5 psi*** 工作温度

1/4 5.5 16 232 525 139 660 174 -20° +100° -4° +212°
*
所示值参考 6 bar/87 psi 的进口压力。

**
这个流量允许从气动工具产生最佳输出。

*
**这个流量是推荐的适合从气动工具输出的最大值。对于需要更大流量的应用场合，建议选择更大规格的快换接头。

用途和市场 流量数据
.. (lpm)
- 一般气动 100 1000 10000
- 空气工具 29,0

- 工业厂房

- 维护和修理 14.5

.. (psi)
7,25
0,5
4,35
0,3
0,2
2,90
1.45
0.1
.. (bar)
2 4.6 264 2640 .. (gpm)
在 6 bar (87 psi) 下的空气流量
Safeline 系列
ISO 6150 B GD10500 安全型快速释放

图 1 图 2 图 3
母头
本体 端口 螺纹或软管 尺寸
件号 规格 规格 直径 类型 图 A B C 六角 1六角 2 A B C 六角 1重量

(in) (in) (in) (in) (in) (mm) (mm) (mm) (mm) (lbs) (g)

GD1053614 1/4 1/4 BSPT 外螺纹 1 2.65 1.02 0.51 0.67 67.3 26.0 13.0 17 0.24 109

GD1053683 3/8 3/8 NPT 外螺纹 1 2.62 1.02 0.60 0.75 66.5 26.0 15.3 19 0.27 121

GD1052614 1/4 1/4 1/4 BSPP 内螺纹 2 2.33 1.02 0.00 0.67 76.8 26.0 17 0.24 109

GD1052612 1/2 1/2 BSPP 内螺纹 2 3.30 1.02 0.00 1.06 83.8 26.0 27 0.34 155

GD1055689 – 8 mm可重复使用软管接头 3 2.33 1.02 1.10 0.67 65.8 26.0 28.0 17 0.24 107

GD1055601 – 10 mm可重复使用软管接头 3 2.33 1.02 1.10 0.67 65.8 26.0 28.0 17 0.25 112
要获得快换接头的连接长度，把尺寸 A 或 A+C（图 1, 2, 3）和 D 或 D+E（图 4, 5, 6, 7, 8）相加，并减去 23 mm (0.91 in)。
* 根据需要可提供另一种端部连接。
Safeline 系列
ISO 6150 B GD10500 安全型快速释放

图 5图 6图 8
公头
本体端口螺纹或软管尺寸件号规格规格直径类型图 D EF六角 1六角 2D E F六角 1六角 2重量
图 4
(in) (in) (in) (in) (in) (mm) (mm) (mm) (mm) (mm) (lbs) (g)

GA0066314 1/4 1/4-19 BSPT 外螺纹 4 1.260 0.512 0.551 32 13 14 0.06

GA0066238 3/8 3/8-19 BSPP 内螺纹 5 1.732 0.827 44 21 0.08

GA0066790 – 9mm软管接头芯 6 1.102 1.024 0.551 28 26 14 0.04

GA0066814 1/4 1/4-19 BSPP 内螺纹旋转 8 1.496 0.669 38 17 0.06

要获得快换接头的连接长度，把尺寸 A 或 A+C（图 1, 2, 3）和 D 或 D+E（图 4, 5, 6, 7, 8）相加，并减去 23 mm (0.91 in)。
* 根据需要可提供另一种端部连接。
Safeline 系列
ISO 6150 B ID10900 安全型快速释放

Eaton的 Gromelle.系列是一种单关闭的压缩空气快换接头，符合 ISO 6150 C 标准要求。标称直径是 8 mm，由于采用了独特的双动作步骤，我们的快换接头在断开连接时消除了“鞭梢效应”，保证工作者的安全。这是安全气动应用场合必须要有的。
- 单手推入连接 - 自动按钮用于断开 - 满足安全标准 ISO 4411 - 单向关断 产品特征 - 良好的导流能力 - 端部连接选择范围宽 - 标准密封材料：丁腈橡胶 - 标准本体材料（母头）：铝 - 标准本体材料（公头）：镀锌钢
性能参数本体标称流量规格直径 最高工作压力（连接或断开） 空气流量* Δp 0.6 bar/8.7 psi** Δp 1 bar/14.5 psi*** 工作温度

(mm) (bar) (psi) (lpm) (gpm) (lpm) (gpm) (°C) (°F)

*
所示值参考 6 bar/87 psi 的进口压力。

**
这个流量允许从气动工具产生最佳输出。

***
这个流量是推荐的适合从气动工具输出的最大值。对于需要更大流量的应用场合，建议选择更大规格的快换接头。

用途和市场 流量数据.. (lpm)
- 一般气动
- 空气工具 10000100010029,0
14.5

.. (psi)
7,25
0,5
4,35
0,3
2,90
0,2
1.45
0.1
.. (bar)
2 4.6 264 2640 .. (gpm)
在 6 bar (87 psi) 下的空气流量
Safeline 系列
ISO 6150 B ID10900 安全型快速释放

图 1图 2
母头
本体 端口 螺纹或软管 尺寸
件号 规格 规格 直径 类型 图 A B C 六角 1 A B C 六角 1重量

(in) (in) (in) (in) (mm) (mm) (mm) (mm) (lbs) (g)

ID1096014 1/4 1/4 BSPT 外螺纹 1 3.0 1.3 0.5 0.87 76.1 34 13 22 0.47 213

ID1096083 3/8 3/8 NPT 外螺纹 1 3.0 1.3 0.6 0.87 76.1 34 15 22 0.48 219

ID1097014 3/8 1/4 1/4 BSPP 内螺纹 2 3.5 1.3 – 0.87 88.1 34 – 22 0.51 233

ID1097012 1/2 1/2 BSPP 内螺纹 2 3.7 1.3 – 1.06 94.1 34 – 27 0.59 267

ID1095690 – 9 mm软管接头芯 3 3.0 1.3 1.1 0.87 77.1 34 28 22 0.48 218

要获得快换接头的连接长度，把尺寸 A 或 A+C（图 1, 2, 3）和 D 或 D+E（图 4, 5, 6）相加，并减去 25.6mm (1 in)。
* 根据需要可提供另一种端部连接。

图 4
图 6
公头
本体端口螺纹或软管尺寸件号规格规格直径类型图 D EF六角 1D E F六角 1重量
(in) (in) (in) (in) (mm) (mm) (mm) (mm) (lbs) (g)

IA0090638 3/8 3/8 BSPT 外螺纹 4 1.42 0.59 – 0.67 36.00 15.00 – 17.00 0.09 41.00

IA0090714 1/4 1/4 BSPP 内螺纹 5 1.97 – – 0.67 50.00 – – 17.00 0.08 38.00

IA0090712 3/8 1/2 1/2 BSPP 内螺纹 5 2.09 – – 1.02 53.00 – – 26.00 0.15 69.00

IA0090989 – 8 mm软管接头芯 6 1.30 1.02 0.63 – 33.00 26.00 16.00 – 0.07 30.00

IA0090901 – 10 mm软管接头芯 6 1.30 1.02 0.63 – 33.00 26.00 16.00 – 0.07 32.00

要获得快换接头的连接长度，把尺寸 A 或 A+C（图 1, 2, 3）和 D 或 D+E（图 4, 5, 6）相加，并减去 25.6mm (1 in)。
* 根据需要可提供另一种端部连接。
Safeline 系列
ISO 6150 C GD18500/GK18600
Eaton的 Safeline系列是具有推按钮安全特征的工业气动可互换快换接头，设计用于压缩空气用途。在公头能够从母头移出之前，分成两步的断开步骤是关闭气源和释放下游空气压力，防止软管甩动。
产品特征
- 满足 ISO 6150 系列 C 标准

- 标准本体材料：硬铝

- 标准密封材料：丁腈橡胶

性能参数
本体标称流量最高工作压力空气流量*
规格直径（连接或断开） Δp 0.6 bar/8.7 psi** Δp 1 bar/14.5 psi*** 工作温度

- 连接和断开既安全又容易

- 重量轻，紧凑的人体工程学设计

- 满足安全标准 ISO 4414

(mm) (bar) (psi) (lpm) (gpm) (lpm) (gpm) (°C) (°F)

*
所示值参考 6 bar/87 psi 的进口压力。

**
这个流量允许从气动工具产生最佳输出。

***
这个流量是推荐的适合从气动工具输出的最大值。对于需要更大流量的应用场合，建议选择更大规格的快换接头。

用途和市场 流量数据
- 一般气动 .. (lpm)

- 空气工具 29,0100 1000 10000

2
- 工业厂房

- 维护和修理

14.5
1
... (psi)
7,25
0,5
4,35
0,3
0,2
2,90
1.45
0.1
.. (bar)

2 4.6 264 2640 .. (gpm)
在 6 bar (87 psi) 下的空气流量

Safeline 系列
ISO 6150 C GD18500/GK18600
六角 1

图 2图 3图 4

母头
本体端口螺纹或软管尺寸件号规格规格直径类型图 A BC六角 1A B C六角 1重量

(in) (in) (in) (in) (mm) (mm) (mm) (mm) (lbs) (g)

GD1853614 1/4 1/4 BSPT 外螺纹 1 1.93 1.02 0.51 0.67 49 26 13 17 0.17 76

GD1853638 3/8 3/8 BSPT 外螺纹 1 1.93 1.02 0.57 0.67 49 26 14.5 17 0.19 84

GD1852638 1/4 3/8 3/8 BSPP 内螺纹 2 2.42 1.02 0.87 61.5 26 – 22 0.22 99

GD1855667 – 6 mm软管接头芯 3 1.87 1.02 1.10 0.67 47.5 26 28 17 0.16 73

GD1855601 – 10 mm软管接头芯 3 1.87 1.02 1.10 0.67 47.5 26 28 17 0.17 79

GD1855014 1/4 1/4 BSPP 内螺纹，过板连接* 4 1.83 1.02 0.67 1.06 46.5 26 17 27 0.25 112

要获得快换接头的连接长度，把尺寸 A 或 A+C（图 1, 2, 3）和 D 或 D+E（图 4, 5, 6）相加，并减去 26 mm (1.02 in)。
*最大过板厚度：
10 mm (0.39 in) / 过板孔直径 = 21 mm (0.83 in)。

**最大过板厚度：
12 mm (0.47 in) / 过板孔直径 = 25 mm (0.98 in)。

公头
本体 端口 螺纹或软管 尺寸
件号 规格 规格 直径 类型 图 D E F 六角 1六角 2 D E F 六角 1六角 2 重量

(in) (in) (in) (in) (in) (mm) (mm) (mm) (mm) (mm) (lbs) (g)

GK1866318 1/8 1/8 BSPT 外螺纹 5 1.34 0.31 0.47 34 8 12 0.03 14

GK1866341 1/4 1/4 NPT 外螺纹 5 1.42 0.59 0.67 36 15 17 0.07 30

GK1866281 1/4 1/8 1/8 NPT 内螺纹 6 0.00 0.00 0.04 18

GK1866245 M 14 M 14 x 125公制内螺纹 6 1.87 0.67 47.5 17 0.06 26

GK1866713 – 13 mm软管接头芯 7 1.26 1.30 0.79 32 33 20 0.08 34
要获得快换接头的连接长度，把尺寸 A 或 A+C（图1,2,3）和 D 或 D+E（图 4, 5, 6）相加，并减去 26 mm (1.02 in)。
Safeline 系列
ISO 6150 C ID18900/IK18900
Eaton的 Safeline系列是具有推按钮安全特征的工业气动可互换快换接头，设计用于压缩空气用途。在公头能够从母头移出之前，分成两步的断开步骤是关闭气源和释放下游空气压力，防止软管甩动。
产品特征
- 满足 ISO 6150 系列 C 标准

- 标准本体材料：硬铝

- 标准密封材料：丁腈橡胶

性能参数
本体标称流量最高工作压力空气流量*
规格直径（连接或断开） Δp 0.6 bar/8.7 psi** Δp 1 bar/14.5 psi*** 工作温度

- 连接和断开既安全又容易

- 重量轻，紧凑的人体工程学设计

- 满足安全标准 ISO 4414

(mm) (bar) (psi) (lpm) (gpm) (lpm) (gpm) (°C) (°F)

*
所示值参考 6 bar/87 psi 的进口压力。

**
这个流量允许从气动工具产生最佳输出。

***
这个流量是推荐的适合从气动工具输出的最大值。对于需要更大流量的应用场合，建议选择更大规格的快换接头。

用途和市场 流量数据.. (lpm)
- 一般气动 100 1000 10000
29,0
- 空气工具

- 工业厂房

- 维护和修理 14.5

.. (psi)

7,25
0,5

4,35
0,3

2,90
0,2

1.45
0.1
.. (bar)

2 4.6 264 2640 .. (gpm)
在 6 bar (87 psi) 下的空气流量

Safeline 系列
ISO 6150 C ID18900/IK18900

六角 1六角 1
图 3图 4

本体端口螺纹或软管尺寸件号规格规格直径类型图 A BC六角 1A B C六角 1重量
母头
(in) (in) (in) (in) (mm) (mm) (mm) (mm) (lbs) (g)

ID1896014 1/4 1/4 BSPT 外螺纹 1 2.45 1.34 0.51 0.87 62 34 13 22 0.36 162

ID1896038 3/8 3/8 BSPT 外螺纹 1 2.45 1.34 0.59 0.87 62 34 15 22 0.37 168

ID1896012 1/2 1/2 BSPT 外螺纹 1 2.45 1.34 0.67 0.87 62 34 17 22 0.40 180

ID1897038 3/8 3/8 3/8 BSPP 内螺纹 2 3.02 1.34 – 0.87 77 34 – 22 0.40 180

ID1895689 – 8 mm软管接头芯 3 2.49 1.34 1.10 0.87 63 34 28 22 0.36 165

ID1895601 – 10 mm软管接头芯 3 2.49 1.34 1.10 0.87 63 34 28 22 0.37 166

ID1895038 3/8 3/8 BSPP 内螺纹，过板连接* 4 2.37 1.34 0.79 1.26 60 34 20 32 0.52 235

要获得快换接头的连接长度，把尺寸 A 或 A+C（图 1, 2, 3）和 D 或 D+E（图 4, 5, 6）相加，并减去 40 mm (1.57 in)。
*最大过板厚度：
12 mm (0.47 in) / 过板孔直径 = 25 mm (0.98 in)。

**最大过板厚度：
15 mm (0.59 in) / 过板孔直径 = 31 mm (1.22 in)。

六角 1
图 6图 7
公头
本体端口螺纹或软管尺寸件号规格规格直径类型图 D EF六角 1D E F六角 1重量
(in) (in) (in) (in) (mm) (mm) (mm) (mm) (lbs) (g)

IK1890615 1/4 1/4 BSPP 外螺纹 5 1.81 0.47 0.75 46 12 – 19 0.10 44
IK1890614 1/4 1/4 BSPT 外螺纹 5 1.77 0.51 0.67 45 13 – 17 0.08 38
IK1890641 1/4 1/4 NPT 外螺纹 5 1.77 0.51 0.67 45 13 – 17 0.09 39
IK1890639 3/8 3/8 BSPP 外螺纹 5 1.81 0.47 0.87 46 12 – 22 0.11 51

IK1890612 3/8 1/2 1/2 BSPT 外螺纹 5 1.77 0.67 0.87 45 17 – 22 0.15 66
IK1890714 1/4 1/4 BSPP 内螺纹 6 2.36 0.67 60 – – 17 0.09 40
IK1890741 1/4 1/4 NPT 内螺纹 6 2.36 0.67 60 – – 17 0.09 40

IK1890989 – 8 mm软管接头芯 7 1.65 1.10 0.63 42 28 16 – 0.07 33
IK1890990 – 9 mm软管接头芯 7 1.65 1.10 0.63 42 28 16 – 0.07 33
Safeline 系列
ISO 6150 C TD18300/TK18300
Eaton的 Safeline系列是具有推按钮安全特征的工业气动可互换快换接头，设计用于压缩空气用途。在公头能够从母头移出之前，分成两步的断开步骤是关闭气源和释放下游空气压力，防止软管甩动。
产品特征
- 满足 ISO 6150 系列 C 标准

- 标准本体材料：硬铝

- 标准密封材料：丁腈橡胶

性能参数
本体标称流量最高工作压力空气流量*
规格直径（连接或断开） Δp 0.6 bar/8.7 psi** Δp 1 bar/14.5 psi*** 工作温度

- 连接和断开既安全又容易

- 重量轻，紧凑的人体工程学设计

- 满足安全标准 ISO 4414

(mm) (bar) (psi) (lpm) (gpm) (lpm) (gpm) (°C) (°F)

*
所示值参考 6 bar/87 psi 的进口压力。

**
这个流量允许从气动工具产生最佳输出。

***
这个流量是推荐的适合从气动工具输出的最大值。对于需要更大流量的应用场合，建议选择更大规格的快换接头。

用途和市场 流量数据
- 一般气动 .. (lpm)

- 空气工具 29,0100 1000 10000

- 工业厂房

- 维护和修理

14.5

.. (psi)
7,25
4,35 2,90

1.45 2
.. (bar)

4. 6 264 2640 .. (gpm)
在 6 bar (87 psi) 下的空气流量
0,5
0,3 0,2
0.1

Safeline 系列
ISO 6150 C TD18300/TK18300

六角 1六角 1六角 1
图 1图 2图 3图 4
母头
本体端口螺纹或软管尺寸件号规格规格直径类型图 A BC六角 1六角 2A B C六角 1六角 2重量
(in) (in) (in) (in) (in) (mm) (mm) (mm) (mm) (mm) (lbs) (g)

TD1832034 3/4 3/4 BSPT 外螺纹 1 2.78 1.56 0.73 1.14 70.6 39.5 19 29 0.63 287

TD1832112 1/2 1/2 BSPP 内螺纹 2 3.27 1.56 1.06 83.1 39.5 -27 0.58 261

TD1835601 -10 mm软管接头芯 3 2.84 1.56 1.10 1.06 72.1 39.5 28 27 0.56 256

TD1835616 -16 mm软管接头芯 3 2.84 1.56 1.30 1.06 72.1 39.5 33 27 0.60 270

TD1835034 3/4 3/4 BSPP 内螺纹，过板连接** 4 2.82 1.56 0.98 1.50 71.6 39.5 25 38 0.77 350
要获得快换接头的连接长度，把尺寸 A 或 A+C（图 1, 2, 3）和 D 或 D+E（图 4, 5, 6）相加，并减去 20 mm (0.79 in)。
*最大过板厚度：
15 mm (0.59 in) / 过板孔直径 = 31 mm (1.22 in)

**最大过板厚度：
16 mm (0.63 in) / 过板孔直径 = 33 mm (1.30 in)

图 5

公头
本体端口螺纹或软管尺寸件号规格规格直径类型图 D EF六角 1D E F六角 1重量
(in) (in) (in) (in) (mm) (mm) (mm) (mm) (lbs) (g)

TK1831512 1/2 1/2 BSPT 外螺纹 5 1.97 0.67 0.87 50 17 22 2.56 65

TK1831638 3/8 3/8 BSPP 内螺纹 6 2.56 1.02 65 26 3.70 94

TK1831634 3/4 3/4 BSPP 内螺纹 6 2.87 1.26 73 32 5.02 128

TK1831801 -10 mm软管接头芯 7 1.85 1.10 0.79 47 28 20 1.91 48

TK1831816 -16 mm软管接头芯 7 1.85 1.30 0.79 47 33 20 2.40 61
要获得快换接头的连接长度，把尺寸 A 或 A+C（图 1, 2, 3）和 D 或 D+E（图 4, 5, 6）相加，并减去 20 mm (0.79 in)。
CC系列

Eaton 的 CC 系列提供不受限制的空气流动，安全性好、效率高和极其耐用，所有这些都集中在这种气动快换接头中。
产品特征
- 为了安全，双套筒启动 - 外部聚合物结构，防止划伤精加- 标准本体材料：内部本体为镀镍黄

- 员工的安全选择，由于有安全泄工表面 铜，外套为聚合物压，防止软管甩动 - 接受多种公头外形，灵活性极好

性能参数
系列本体规格最高工作压力 最低爆破压力额定流量
(in) (bar) (psi) (bar) (psi) (lpm) (gpm)
2CC 1/4 17 250 138 2,000 962 254
3CC 3/8 17 250 138 2,000 1,699 448
24CC 1/4 17 250 138 2,000 1,500 396

用途和市场 流量数据
- 一般气动

- 空气工具

互换性
2CC 24CC 3CC
工业 CEJN 320 工业
ARO 210
RECTUS 25 ARO 310
Tru-Flate

压降 (psi)

接头本体件号类型规格螺纹类型
空气流量 (scfm)
尺寸
图 A B 六角 A B 六角

(in) (in) (in) (mm) (mm) (mm)
2CC25F 母头 1/4 1/4 NPTF 内螺纹 1 2.64 1.188 0.75 67.06 30.18 19.05
2CC37F 母头 1/4 3/8 NPTF 内螺纹 1 2.84 1.188 0.75 72.14 30.18 19.05
3CC25F 母头 3/8 1/4 NPTF 内螺纹 1 2.68 1.188 0.75 68.07 30.18 19.05
3CC37F 母头 3/8 3/8 NPTF 内螺纹 1 2.88 1.188 0.75 73.15 30.18 19.05
3CC50F 母头 3/8 1/2 NPTF 内螺纹 1 3.36 1.188 0.875 85.34 30.18 22.23
3CC25FBS 母头 1/4 1/4 BSPP 内螺纹 1 2.88 1.188 0.75 73.15 30.18 19.05
3CC37FBS 母头 3/8 3/8 BSPP 内螺纹 1 2.88 1.188 0.75 73.15 30.18 19.05
24CC25F 母头 1/4 1/4 NPTF 内螺纹 1 2.64 1.188 0.75 67.06 30.18 19.05
24CC37F 母头 1/4 3/8 NPTF 内螺纹 1 2.84 1.188 0.75 72.14 30.18 19.05
24CC25FBS 母头 1/4 1/4 BSPP 内螺纹 1 2.84 1.188 0.75 72.14 30.18 19.05

Part Number Coupling Type Body Size Port Size Thread Type Figure Dimensions
A B Hex
in (mm) in (mm) in (mm)
GD1053641 Socket/Female 1/4 1/4 1/4 NPT 1 3.20(81.3) 1.02(25.9) 0.67(17.0)
GD1053683 Socket/Female 1/4 3/8 3/8 NPT 1 3.18(80.8) 1.02(25.9) 0.75(19.1)

Part Number Coupling Type Body Size Port Size Thread Type Figure Dimensions
A B Hex
in (mm) in (mm) in (mm)
GD1052641 Socket/Female 1/4 1/4 1/4 NPT 2 2.98(75.7) 1.02(25.9) 0.67(17.0)
GD1052683 Socket/Female 1/4 3/8 3/8 NPT 2 3.18(80.8) 1.02(25.9) 0.87(22.1)

Physical Characteristics
Series Max. Operating Pressure Min. Burst Pressure Rated Flow
bar psi bar psi lpm scfm
GD10500 16 232 64 928 566 20

Dimensions Safeline Series - Female/Socket (Hose Stem End Connections)
Figure 3
Part Number Coupling Type Body Size Hose ID Figure Dimensions
A B Hex
in (mm) in (mm) in (mm)
GD1055601 Socket/Female 1/4 3/8 3 3.58(90.9) 1.02(25.9) 0.67(17.0)

Series SAFELINE	Hansen
Coupling Category
One-Way Couplings
Male End Connections Part No. Thread Dimensions Thread Size A B HEX GD1053641 1/4-18 NPTF 3.18 1.02 0.67 GD1053683 3/8-18 NPTF 3.18 1.02 0.75 Female End Connections Part No. Thread Dimensions Thread Size A B HEX GD1052641 1/4-18 NPTF 2.97 1.02 0.67 GD1052683 3/8-18 NPTF 3.18 1.02 0.87 Hose Stem End Connections Part No. Hose I.D. Dimensions A B GD1055667 1/4" 3.56 1.02 GD1055600 3/8" 3.56 1.02 All dimensions in inches.
