Parker Ermeto DIN 标准滑动轴承旋转管接头
Ermeto Original Rotary fittings EO rotary fittings
DG Ball bearing rotary fittings

滑动轴承旋转管接头用于慢速转动、摆动或移动的机器零部件的连接, 工作压力达 40 bar (L 系列) 或 100 bar (S 系列)。流体介质是 矿物油基液压油及润滑油, 也可适用 HETG 及 HEES 液压液, 对腐蚀性和 HFC 液压液或气体不适用。应用领域为 固定点与转动、摆动或移动的机器零部件之间的软管连接, 以防止软管产生扭曲和过小的弯曲半径。Ermeto Original Rotary fittings EO rotary fittings | DG Ball bearing rotary fittings | Rotary Fittings Hydraulic Fittings EO Rotary Fittings DG Ball bearing rotary fittings Visual index EO rotary fittings | Ermeto DIN Plain bearing rotary fittings。

Parker Ermeto DIN 标准滑动轴承旋转管接头
Parker Ermeto Original Rotary fittings EO rotary fittings

技术规格:

材料: 碳钢接头体及轴套, NBR (丁腈橡胶) 密封件, 可应要求提供 FKM (氟橡胶) 密封件。滑动轴承旋转管接头无不锈钢或黄铜材料可供。
表面处理: 无六阶铬镀锌
类型系列:
L 系列, 管子外径 6 至 35 mm, 工作压力 (PN): 40 bar
S 系列, 管子外径 6 至 38 mm, 工作压力 (PN): 100 bar
管道连接形式按 DIN 2353, ISO 8434-1。拧入端外螺纹为公制或 BSP (直管螺纹) 螺纹, 拧入端密封采用 Eolastic-密封件。
标称温度:
对 NBR (丁腈橡胶) 密封件: -35°C up to +100°C
对 FKM (氟橡胶) 密封件: -25°C up to +120°C

适销市场:
- 化工
- 设备工程
- 电站
- 电缆储存

应用领域:

- 固定点与转动、摆动或移动的机器零部件之间的软管连接, 以防止软管产生扭曲和过小的弯曲半径。

滑动轴承旋转管接头的特点/优点:

- 派克滑动轴承旋转管接头有助于防止软管的扭曲, 从而改善产品的寿命周期。

性能特点

预装选配附件 与螺母和 EO-PSR 卡套预装配, 与 EO-2 功能螺母预装配
连接 2 管道外径 (MM) 06 至 38
标称直径 (DN) 4.0 - 25.0
连接 2 样式 EO 24° 锥端

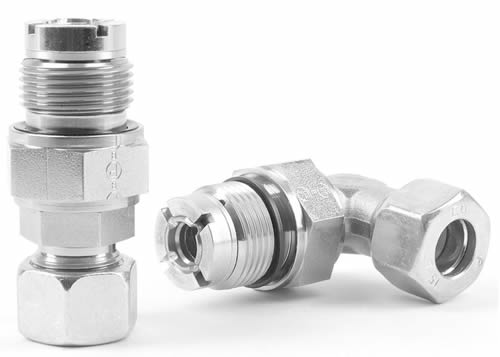

形状 外螺纹弯头拧入端滑动轴承旋转联接接头, 直通外螺纹拧入端滑动轴承旋转联接接头
密封材料 NBR (丁腈橡胶), FKM (氟橡胶)
连接尺寸 G 3/8 A 转接至 G 1 1/2 A, M 14x1.5 转接至 M 48x2.0
系列 轻载, 重载
连接 1 样式 EO 24° 锥端, BSPP 外螺纹 - ED-密封 (ISO 1179), 公制外螺纹 - ED-密封 (ISO 9974)
配件材料 碳钢, 无六阶铬镀锌
连接 1 管道外径 (MM) 06 至 38

COMPLIANCE, CERTIFICATIONS, & SAFETY
ABS Certificate HN-2096093-X0001 for Manufacturing Assessment
Bureau Veritas Certificate for Ermeto Original product range
CSS Approval No. HB 17T00022 for EO, EO-2 and EO2-FORM Fittings
CSS China Classification Society Approval
DNV GL Certificate TA00000TA for EO-DPR, EO-PSR, EO-2, EO2-FORM
DVGW DG-4502AR0945 for EO-2
Germanischer Lloyd 47117-03 HH for EO2-FORM
REACH HPDE Declaration--July 2017
Russian Maritime Register of Shipping Certificate for fittings
