Parker派克UHP超高纯金属面密封接头
Parker UHP超高纯金属面密封接头产品

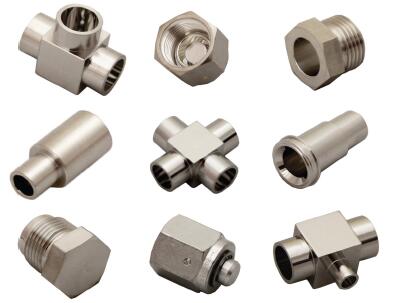

Parker派克UHP Metal Face Seal and Weld Fittings

Parker派克316L不锈钢金属垫片面密封接头用于超高纯半导体行业_Ultra high purity semiconductor industry。装配时，环形面在真空或正压环境形成严密的金属对金属连接。Parker派克Veriflo SEMI F20 材料UHP超高纯级金属面密封接头、格兰、管帽和螺母提供具有成本效益的解决方案，保证派克质量、可靠性和性能。派克金属面密封接头用于需要超高纯环境的关键应用。配套垫片和环形设计为真空到正压可靠服务提供高完整性金属对金属密封。标准处理金属面密封接头平均内表面粗糙度为10 in.(0.25 m) Ra。PE处理接头平均内表面粗糙度为5 in.(0.13 m) Ra ，ParkerUHP超高纯接液面环境。派克使用专利 TorqTite? 垫，初始接触内锥，径向挤出任何截留污染物，平稳的内径过度，最大限度减少了受压区域。

Parker UHP超高纯金属面密封接头产品线使派克可以用有竞争力的价格点在半导体晶圆厂竞争，并补充派克目前VacuSeal和迷你焊接产品线，其稳健设计适用于半导体工具的关键应用。

Parker UHP超高纯金属面密封接头产品
Parker派克UHP Metal Face Seal and Weld Fittings

市场:

- 半导体制造_Semiconductor Fabrication _ Semiconductor Manufacturing_ Application in Semiconductor Process

特点/优势:

- 紧凑式设计允许系统小型化和紧密间距
- 材料可追溯性通过每个接液部件上永久标记的热代码查询
- 永久性产品设计适用时识别制造商、材料和内部处理
- 增强的内螺母镀银促进连续的方便组装
- 控制的接液面通过防止漏气和抑制腐蚀，满足严格的超高纯度系统要求
- 专利 Torqtite? 垫片促进损坏环的密封，几乎消除了由于震动或热循环引起的装配松动

Fittings Product Features:

- Ultra-High Purity cleaning, assembly,and packaging in a Class 100 Clean Room environment for all wetted components.
- Material traceability to original mill certificate.
- Semi F20 compliant material for all face seal glands and weld fittings.
- Metal face seal fittings are rated to 1x10-9 scc/sec He inboard when installed
- Tube butt weld ends are square and sharp
- For use with orbital welding equipment.
- Highly controlled internal wetted surfaces.

应用:

- 工具挂钩
- 阀组箱
- 气体柜

Fittings Metal Face Seal and Weld Fittings

性能特点

配件类型 : 面密封

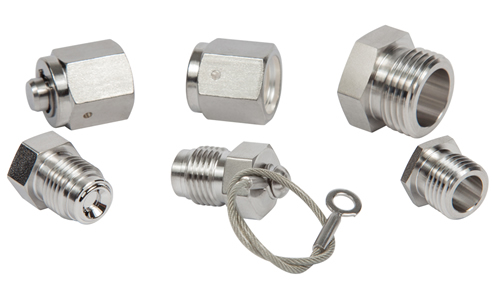

配置: 内压盖, 外压盖, 内压盖 Hi-Flo, 外压盖, 承插焊, 锁径承插焊, 短承插焊, 管接头压盖, 内螺母, 外螺母, 外螺母 Hi-Flo, 短外螺母, 内管帽, 内管帽带，外堵头，外堵头带
连接尺寸 (IN) : 1/4", 1/4" x 3/8", 1/2", 1/2" x 1/4", 3/4", 1", 1/4" x 1/8", 1/2" x 3/8"
材料 : 不锈钢 316L, 双熔体不锈钢 316L, 不锈钢 316
选件: na, 电抛光
管长度 (IN) 25, 75, na, 38
总长 (IN) na, 1.19, 0.60, 1.31, 0.50, 0.75, 0.54

LITERATURE AND REFERENCE MATERIALS
产品资料下载

- UHP Metal Face Seal and Weld Fittings
