Rectus利达时低压系列接头:黄铜|碳钢17KA系列快速接头 RECTUS Series 系列17KA快速接头

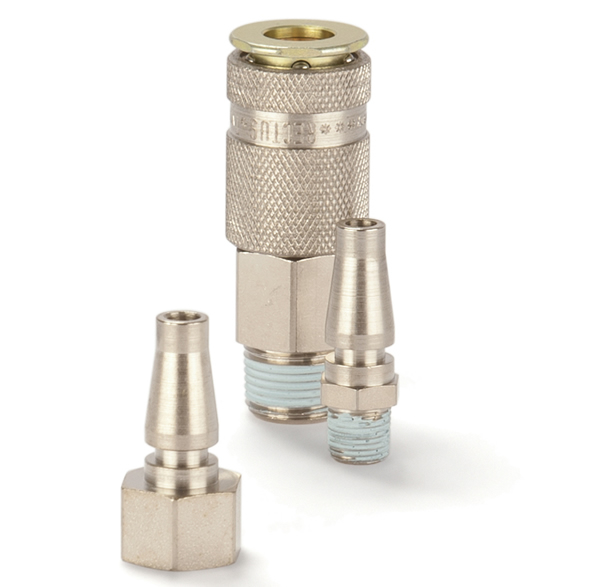

RECTUS 17 系列快换接头

Parker派克的17系列快换接头,是一款黄铜/碳钢工业快换,符合英国标准结构,特别适用于工业环境下的压缩空气应用。
该系列快换接头是为单手操作特别设计的。UltraFlo 阀芯保证了优化的流量,以及减少了压降损失。 得益于17系列的小巧的结构设计以及重量轻的特点,使得其能够适用于多种应用。


RECTUS 17 系列快换接头该系列快换接头名义直径为5mm,用于气动以及流体输送应用,承压可达35 bar。
快换接头系统符合英国标准结构,材料可选黄铜/碳钢。


市场:
- 机械工程
- 汽车

特性/优点:
- UltraFlo 阀芯优化了流量,减少了压降损失
- 可单手操作,能够简便快速地连接

性能特点

标称直径 (DN) 5
阀门 是, 否
型号 单截止
长度 (MM) 33 到 76
外六角 (MM) 11 到 24
外径 (MM) na, 12, 23
材料 黄铜,碳钢
密封材料 na, 丁腈橡胶
最低工作温度(°C) -20
最高工作温度 (C) 100
最大工作压力 (BAR) 35
流速 (LPM) 870



应用:
- 气动工具
- 管路装配
- 空气压缩机


Parker ,Rectus和Tema三大公司都经过了长期的独立发展阶段,2007年美国Parker派克收购了Rectus和TEMA与其业务交叉的部门,将三个公司业务相似和产品相同的设备线进行重组,利用各自优势,协同品牌效应,增强新整合部门的综合实力。因此,新创建的QCDE的(欧洲快速接头分部)结合国际地位与领先的技术和创新领域的气动和液压连接件,这使得QCDE成为行业合作范围最广、最具价值的合作伙伴,助力更多企业走向成功。

Rectus成立于1950年,2000年Rectus收购TEMA品牌,共同组建了Rectus-TEMA,在经历了长期的自主研发和特定的客户市场,2007年全球运动控制元件和系统的领导者Parker 全面收购(Rectus)利达时及(TEMA)天马品牌,在欧洲Nussdorf 组建QCDE总部,Rectus和Tema具有多年专业的开发快速接头的经验,使我们的客户能够从我们这里得到各种领域应用的快速连接件。RECTUS quick connect couplings have stood for the highest precision and reliability. The pneumatic systems are used in many industries, primarily for compressed air but also for connections with liquid media.

Rectus利达时低压系列接头:黄铜|碳钢|17KA系列快速接头 RECTUS Series 系列17KA快速接头

单截止
Single Shut-Off
通径 Nominal Diameter
5 = 20 mm2
RECTUS Series 系列
17KA


流量压力损失表 Chart



特征描述
Technical Description


English profile industrial coupling with UltraFlo technology, giving high flow performance. Specially suited to compressed air applications. Brass/steel design developed for industry. Compact dimensions and single handed operation make it suitable for numerous aplications.
优点 Advantages
可单手操,小尺寸
重量轻,大流量

替换产品
Interchangeability
SCHRADER NW 5
工作压力 Working Pressure
最大工作压力 35 bar, 最大静态压力的安全系数为4:1。

工作温度 Working Temperature*
-20°C ~ +100°C (NBR)
-40°C ~ +120/150°C (EPDM)
-15°C ~ +200°C (FKM)
温度取决于介质

*特殊工况温度产品
当温度低于-20°C或者高于+100°C时,需要使用特殊的密封圈,请联系我们。
材料|材质 Material
阳接头 Coupling 标准Standard 铜镀镍Nickel Plated
本体Back Body
阀体Valve Body
滑套Sleeve
阀Valve
弹簧和锁定环Spring & Locking Ring
锁定球体Locking Balls
密封圈Seals
黄铜 Brass
黄铜 Brass
黄铜 Brass
黄铜 Brass
AISI 301
AISI 420
NBR
铜镀镍 Nickel Plated
铜镀镍 Nickel Plated
铜镀镍 Nickel Plated
黄铜 Brass
AISI 301
AISI 420
NBR
阴接头 Plug
本体 Plug 铜 Brass 铜镀镍 Brass, Nickel Plated
相关文档 Documents
安全须知
Safety Instructions
安装及维护说明
Installation & Maintenance
操作说明
Operating instructions

阴接头 | 接头体Couplings
  端口
A
Hex
SW
L
mm
D
mm
L1
mm
L2
mm
Hex1
SW
B
mm
G
mm
材质 订货号
外螺纹 Male Thread
R 1/4 19 63 23 12 标准 17KAAK13SPN
R 3/8 19 62 23 12 标准 17KAAK17SPN
R 1/2 22 63 23 17 标准 17KAAK21SPN

内螺纹 Female Thread
G 1/4 19 58 23 9 标准 17KAIW13SPN
G 3/8 19 57 23 9 标准 17KAIW17SPN
G 1/2 24 60 23 12 标准 17KAIW21SPN

宝塔式 Hose Barb
6 mm 19 76 23 25 标准 17KATF06SPN
8 mm 19 76 23 25 标准 17KATF08SPN
10 mm 19 76 23 25 标准 17KATF10SPN
13 mm 19 76 23 25 标准 17KATF13SPN

阳接头|插头体|Plugs
  端口
A
Hex
SW
L
mm
D
mm
L1
mm
L2
mm
Hex1
SW
B
mm
G
mm
材质 订货号
宝塔式 Hose Barb
6 mm 58 12 25 标准 17SFTF06SXN
8 mm 52 12 25 标准 17SFTF08SXN
10 mm 52 12 25 标准 17SFTF10SXN


阳接头|插头体|Plugs
  端口
A
Hex
SW
L
mm
D
mm
L1
mm
L2
mm
Hex1
SW
B
mm
G
mm
材质 订货号
外螺纹 Male Thread
R 1/8 11 37 9 标准 17SFAK10SXN
R 1/4 14 42 12 标准 17SFAK13SXN


内螺纹 Female Thread
G 1/8 14 33 7 标准 17SFIW10SXN
G 1/4 17 36 9 标准 17SFIW13SXN





更多Rectus 快速接头产品信息,请您关注产品细节页面,或者来电咨询我们:010-8428 2935 或者邮件至:sales@cnmec.biz
