Parker's dry break coupling system

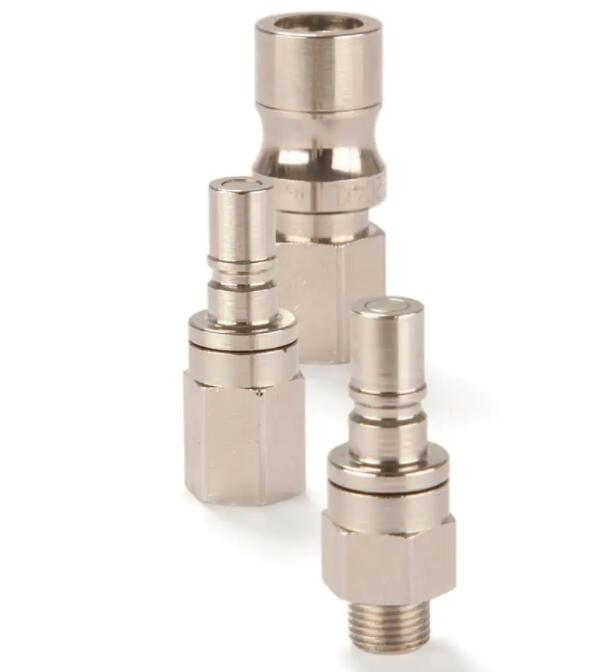

Dry Break Quick Coupling with Parker Profile, Series 204 | #204KLAW10EVX
带派克型材的干式断路快速接头,204 系列 | #204KLAW10EVX



标称直径为 4 的干式快速接头系统,适用于压力高达 15 bar 的敏感环境中的气动和流体处理应用。可用黄铜或不锈钢制成。Dry break quick coupling system with nominal diameter 4 for pneumatic and fluid handling applications in sensitive environments up to 15 bar. Available made of brass or stainless steel.派克的干断耦合系统专为敏感环境中的应用而开发,例如在分析技术、冷却系统、运输系统和许多具有腐蚀性介质的应用中。这种单手操作的耦合系统具有极低的泄漏率和最小的死区体积。该设计允许在连接时绝对没有气穴,并且在分离时只有几乎不明显的介质薄膜在阀体上被引导。

市场:
- 生命科学
- 过程
- 电子冷却
- 工业
- 食品和饮料

特点/优势:
- 干断 - 剩余死体积极低
- 单手操作,方便快速连接
- 符合人体工程学的套筒形状,便于操作
- 低连接力
- 阀体采用轴环设计保护
- 清洁、无沉积物表面 (RZ16)
- 高真空等级

应用:
- 实验室气体供应
- 电子元件冷却
- 真空应用
- 食品和化学加工
- 水和冷却液管路







技术规格

  • 连接螺纹尺寸(英寸): 1/8
  • 材料: AISI 316 升
  • 连接类型: 外螺纹 - 平行
  • 类型: 耦合
  • 直径: 4 标称
  • 阀门包括: 是的
  • 版本: 平封
  • 长度: 45 毫米
  • 六角尺寸: 14 毫米
  • 外径: 19 毫米
  • 密封材料: 氟橡胶
  • 最低工作温度: -15°C
  • 最高工作温度: 200℃
  • 最大工作压力: 15 巴
  • 流速: 325升/分钟



Parts

Type

Connection Type

Connection Thread Size (inch)

Material

204KLAW10EVX

Coupling

Male Thread - parallel

1/8

AISI 316 L

204KLAW10MPN

Coupling

Male Thread - parallel

1/8

Brass nickel plated

204KLAW13EVX

Coupling

Male Thread - parallel

1/4

AISI 316 L

204KLAW13MPN

Coupling

Male Thread - parallel

1/4

Brass nickel plated

204KLAW13MVN

Coupling

Male Thread - parallel

1/4

Brass nickel plated

204KLIW10EVX

Coupling

Female Thread - parallel

1/8

AISI 316 L

204KLIW10MPN

Coupling

Female Thread - parallel

1/8

Brass nickel plated

204KLIW13EVX

Coupling

Female Thread - parallel

1/4

AISI 316 L

204KLIW13MEN

Coupling

Female Thread - parallel

1/4

Brass nickel plated

204KLIW13MPN

Coupling

Female Thread - parallel

1/4

Brass nickel plated

204SLAW10EVX

Plug

Male Thread - parallel

1/8

AISI 316 L

204SLAW10MPN

Plug

Male Thread - parallel

1/8

Brass nickel plated

204SLAW13EVX

Plug

Male Thread - parallel

1/4

AISI 316 L

204SLAW13MPN

Plug

Male Thread - parallel

1/4

Brass nickel plated

204SLIW10EVX

Plug

Female Thread - parallel

1/8

AISI 316 L

204SLIW10MPN

Plug

Female Thread - parallel

1/8

Brass nickel plated

204SLIW13EVX

Plug

Female Thread - parallel

1/4

AISI 316 L

204SLIW13MEN

Plug

Female Thread - parallel

1/4

Brass nickel plated

204SLIW13MPN

Plug

Female Thread - parallel

1/4

Brass nickel plated
