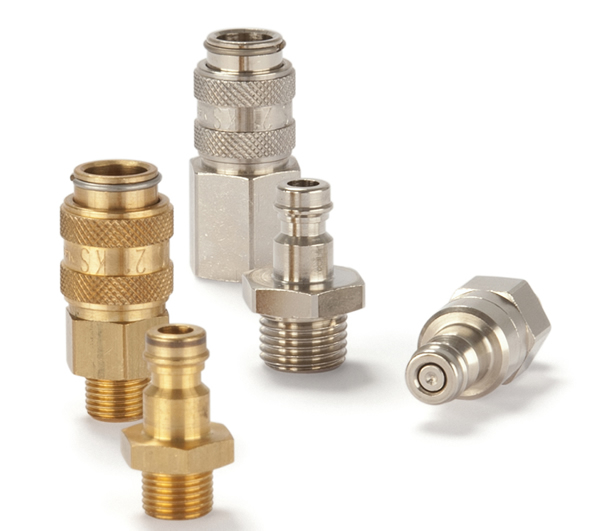

Rectus利达时低压系列接头：安全型21KD系列快速接头 RECTUS Series 系列21KD快速接头
Rectus 21系列，带安全锁结构，是一款安全型快换接头，世界范围内通用结构
Parker Rectus Tema Series 21KD Safety Lock
派克21系列安全型快换，是一款迷你型工业快换。该系列是在此公称通径下，目前国际上最流行的结构。该系列快换接头对于流体以及气体介质的通流性能表现超过市场平均水平。21系列安全型快换接头使用额外的安全锁紧机构，能够防止意外的断开。当需要断开时，阳接头需要先推入阴接头，然后才能断开连接。
Rectus 21系列安全型快换接头，公称通径为5 mm，用于救援市场中气动以及流体输送的应用，承压可达35 bar。
该系列快换接头是此通径下目前国际上最流行的结构，目前可供材料为黄铜。
市场：
- 机械工程
- 生命科学
- 过程
- 救援设备
- 航天
特点/优点：
- 流量表现超过市场平均水平
- 额外的安全锁紧系统能够避免意外的断开
性能特点
标称直径 (DN) 5
阀门 是, 否
长度 (MM) 25 高达 60
外六角 (MM) 14 高达 19
外径 (MM) 9 高达 16
密封材料 na, 丁腈橡胶
最低工作温度(°C) -20
最高工作温度 (C) 100
最大工作压力 (BAR) 35
流速 (LPM) 310, 560
应用：
- 救援应用
- 呼吸空气
LITERATURE AND REFERENCE MATERIALS
Catalogue Page Parker Rectus Series 21 Safety
Datasheet Series 21 Safety Double-Shut-Off Version
Datasheet Series 21 Safety Single-Shut-Off Version
Datasheet Series 21 Safety Single-Shut-Off Version
Parker ，Rectus和Tema三大公司都经过了长期的独立发展阶段，2007年美国Parker派克收购了Rectus和TEMA与其业务交叉的部门，将三个公司业务相似和产品相同的设备线进行重组，利用各自优势，协同品牌效应，增强新整合部门的综合实力。因此，新创建的QCDE的（欧洲快速接头分部）结合国际地位与领先的技术和创新领域的气动和液压连接件，这使得QCDE成为行业合作范围最广、最具价值的合作伙伴，助力更多企业走向成功。
Rectus成立于1950年，2000年Rectus收购TEMA品牌，共同组建了Rectus-TEMA，在经历了长期的自主研发和特定的客户市场，2007年全球运动控制元件和系统的领导者Parker 全面收购（Rectus）利达时及（TEMA）天马品牌，在欧洲Nussdorf 组建QCDE总部，Rectus和Tema具有多年专业的开发快速接头的经验，使我们的客户能够从我们这里得到各种领域应用的快速连接件。RECTUS quick connect couplings have stood for the highest precision and reliability. The pneumatic systems are used in many industries, primarily for compressed air but also for connections with liquid media.
Rectus利达时低压系列接头：安全型21KD系列快速接头 RECTUS Series 系列21KD快速接头
 |
双截止
Double Shut-Off |
通径 Nominal Diameter
5 = 20 mm2 |
|
RECTUS Series 系列
21KD |
流量压力损失表
Chart
|
特征描述
Technical Description
Mini industrial
coupling, the world‘s most commonly used profile. Above average flow
performance for liquid and gaseous media. It also uses an additional
safety locking system. This prevents unintentional disconnection. When
being disconnected, the plug must first be pushed further into the
coupling before it can be disconnected.
|
优点 Advantages
Small dimensions. The safety
locking system prevents unauthorized disconnection.
Dust Caps
for coupling Part.-No. SK16S
|
工作压力 Working Pressure
PB = 35 bar
，最大静态压力的安全系数为4:1。
工作温度 Working Temperature*
-20°C ~ +100°C (NBR)
-40°C ~
+120/150°C (EPDM)
-15°C ~ +200°C (FKM)
0°C up to +316°C
(FFKM)
温度取决于介质
*特殊工况温度产品
当温度低于-20°C或者高于+100°C时，需要使用特殊的密封圈，请联系我们。 |
| 材料|材质 Material |
|
|
| Coupling |
Standard |
Back Body
Valve
Body
Sleeve
Valve
Spring and Locking Ring
Locking
Balls
Seals |
Brass, Nickel Plated
Brass, Nickel Plated
Brass, Nickel Plated
Brass
AISI 301
AISI 420
NBR |
| Plug |
|
Plug Profile
Back
Body
Valve
Spring
Seal |
Brass, Nickel Plated
Brass, Nickel Plated
Brass
AISI 301
NBR |
|
| 相关文档 Documents |
|
|
安全须知
Safety Instructions |
安装及维护说明
Installation & Maintenance |
操作说明
Operating
instructions |
| Couplings |
端口
A |
Hex
SW |
L
mm |
D
mm |
L1
mm |
L2
mm |
Hex1
SW |
B
mm |
G
mm |
Version
材质 |
Part Number
订货号 |
外螺纹 Male Thread
|
G 1/8 |
14 |
36 |
16 |
7 |
|
|
|
|
Standard |
21KDAW10MPN |
| G 1/4 |
17 |
38 |
16 |
9 |
|
|
|
|
Standard |
21KDAW13MPN |
| G 3/8 |
19 |
38 |
16 |
9 |
|
|
|
|
Standard |
21KDAW17MPN |
| |
|
|
|
|
|
|
|
|
|
|
内螺纹 Female Thread
|
G 1/8 |
14 |
36 |
16 |
9 |
|
|
|
|
Standard |
21KDIW10MPN |
| G 1/4 |
17 |
38 |
16 |
9 |
|
|
|
|
Standard |
21KDIW13MPN |
| G 3/8 |
19 |
38 |
16 |
9 |
|
|
|
|
Standard |
21KDIW17MPN |
| |
|
|
|
|
|
|
|
|
|
|
宝塔接头 Hose Barb
|
6 mm |
14 |
46 |
16 |
17 |
|
|
|
|
Standard |
21KDTF06MPN |
| 10 mm |
14 |
46 |
16 |
17 |
|
|
|
|
Standard |
21KDTF10MPN |
| |
|
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
|
| Plugs |
端口
A |
Hex
SW |
L
mm |
D
mm |
L1
mm |
L2
mm |
Hex1
SW |
B
mm |
G
mm |
Version
材质 |
Part Number
订货号 |
外螺纹 Male Thread
|
G 1/8 |
14 |
40 |
|
7 |
|
|
|
|
Standard |
21SDAW10MPN |
| G 1/4 |
17 |
42 |
|
9 |
|
|
|
|
Standard |
21SDAW13MPN |
| G 3/8 |
19 |
42 |
|
9 |
|
|
|
|
Standard |
21SDAW17MPN |
| |
|
|
|
|
|
|
|
|
|
|
内螺纹 Female Thread
|
G 1/8 |
14 |
40 |
|
7 |
|
|
|
|
Standard |
21SDIW10MPN |
| G 1/4 |
17 |
42 |
|
7 |
|
|
|
|
Standard |
21SDIW13MPN |
| |
|
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
|
| plugs |
端口
A |
Hex
SW |
L
mm |
D
mm |
L1
mm |
L2
mm |
Hex1
SW |
B
mm |
G
mm |
Version
材质 |
Part Number
订货号 |
宝塔接头 Hose Barb
|
6 mm |
14 |
50 |
|
17 |
|
|
|
|
Standard |
21SDTF06MPN |
| 10 mm |
14 |
50 |
|
17 |
|
|
|
|
Standard |
21SDTF10MPN |
| |
|
|
|
|
|
|
|
|
|
|
| |
|
|
|
|
|
|
|
|
|
|
更多Rectus快速接头产品信息，请您关注产品细节页面，或者来电咨询我们：010-84282935 或者邮件至：sales@cnmec.biz
|
