Tuthill Hansen 1HK-8HK系列快速接头 ISO 7241-1 B生产标准

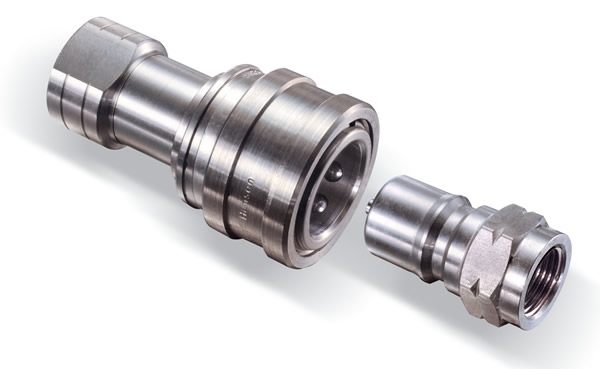

EATON HK SERIES SELF-SEALING COUPLINGS


EATON Hansen HK系列快速接头设计用于一般用途的液压服务(静止的和流动的石油和燃气)。可以配合各种流体、化学介质、蒸汽、煤气和真空下使用。主体尺寸从1/8”到3”,材料为铜、钢和AISI 316 不锈钢。它满足ISO 7241-1 系列B 标准。高的耐冲击性能抵抗海水冲力。工作压力可达345bar/5,000psi。选择范围广,如套筒锁、单向关断、直通式及带链条的释放夹等。

产品描述:

Hansen HK系列快速接头符合 ISO 7241-1 B生产标准。该系列接头为双向关短。HK系列产品具有极好的抗压能力,可以承受大流量。在断开时母头和公头立即同时密封。

EATON HK 系列接头设计用于一般用途的液压服务(静止的和流动的石油和燃气)。主体尺寸从 1/ 8” 到 3” ,材料为铜、钢和 AISI 316 不锈钢。它满足 ISO 7241-1 系列 B 标准。高的耐冲击性能抵抗海水冲力。工作压力可达 345bar/5,000psi 。选择范围广,如套筒锁、单向关断、直通式及带链条的释放夹等。


Eaton Hansen HK Series ISO 7241/1 Series B Interchange



特点和优势:

- 主体尺寸: 1/8'', 1/4'', 3/8'', 1/2'', 3/4'', 1'',,,3''
- 材质: 钢,黄铜和不锈钢可提供全尺寸。聚丙烯塑料可提供主体尺寸1/4'
- 螺纹连接形式: NPT, BSP和SAE接头末端连接形式
- 经过UL安全认证的接头,专用于液化气燃料的叉车和牵引车可供主体尺寸1/8'', 1/4''和3/8''
- 工作压力: 高强度钢接头,设计用于提供高强度服务,大多数尺寸可以提供。钢质接头最大可承受压力:5000 PSI, 350Bar,
- 黄铜接头最大可承受压力:3500 PSI, 205Bar
- 不锈钢接头最大可承受压力:5000 PSI, 350Bar
- 塑料接头最大可承受压力:150 PSI, 11Bar
- 蒸汽接头可供主体尺寸3/8''



标准材质:

- 黄铜,镀锌钢,不锈钢和聚丙烯数量
- 不锈钢弹簧、不锈钢球和不锈钢垫环
- 丁晴橡胶密封圈 NBR
- 在1HK到8HKP系列钢和不锈钢母头中有特氟龙支撑环

选件:
- 无单向阀的母头和公头
- 提供单向关断接头形式
- 带泄压口的公头
- 套筒锁
- 密封圈:特氟龙Teflon,氯丁橡胶Neoprene、氟橡胶Viton、丁晴橡胶Buna-N、三元乙丙橡胶EPDM和全聚氟醚橡胶Kalrez
- Seal Material:
115 = PTFE4
118 = Neoprene
143 = Fluorocarbon
146 = Buna-N5
192 = EPDM6
235 = Kalrez



附件:
- 防尘帽和防尘塞
- 带链条的释放夹

Hansen HK系列快速接头应用:

Hansen HK系列在需要双向关闭的流通运输管道连接和断开方面具有广泛的应用。主要包括:
化学品化工
工业装置
移动设备
食品加工
油和气体
以及保养和维修。

应用行业:汽车、石油、铁路、和食品处理行业铁和钢、电子、实验室、农业、公共建设工程、航空工业、制冷行业

Hansen HK Series couplings in brass are commonly preferred for water, steam, liquid and gaseous fuels, etc., where complete freedom from rusting is required.
PART NUMBERS
SERIES SOCKET PLUG THREAD
1HK B1H11 B1K11 1/8" NPTF
2HK B2H16-BS B2K16-BS 1/4" BSP
B2H16 B2K16 1/4" NPTF
3HK B3H21-BS B3K21-BS 3/8" BSP
B3H21 B3K21 3/8" NPTF
4HKP B4HP26-BS B4KP26-BS 1/2" BSP
B4HP26 B4KP26 1/2" NPTF
6HKP B6HP31-BS B6KP31-BS 3/4" BSP
B6HP31 B6KP31 3/4" NPTF
8HKP B8HP36-BS B8KP36-BS 1" BSP
B8HP36 B8KP36 1" NPTF
10HK B10H41 B10K41 1.1/4" NPTF
12HK B12H41-BS B12K41-BS 1.1/4" BSP
B12H41 B12K41 1.1/4" NPTF
12HK B12H46-BS B12K46-BS 1.1/2" BSP
B12H46 B12K46 1.1/2" NPTF
20HK B20H51-BS B20K51-BS 2" BSP
B20H51 B20K51 2" NPTF
20HK B20H56-BS B20K56-BS 2.1/2" BSP
B20H56 B20K56 2.1/2" NPTF
20HK B20H61-BS B20K61-BS 3" BSP
B20H61 B20K61 3" NPTF

Part Number
Nominal Diameter
Thread Detail
Notes
SOCKETS
B1-H11 1/8" 1/8-27 NPTF Brass; Standard
B1H11LLV146 1/8" 1/8-27 NPTF Brass
1-H11 1/8" 1/8-27 NPTF Steel; Standard
1-H4 1/8" 7/16-20 SAE Steel; Standard
LL1-H11 1/8" 1/8-27 NPTF Stainless Steel; 303
ML1-H11 1/8" 1/8-27 NPTF Stainless Steel; 316
LL1-H4 1/8" 7/16-20 SAE Stainless Steel; 303
B2-H16 1/4" 1/4-18 NPTF Brass; Standard
B2H16LLV146 1/4" 1/4-18 NPTF Brass; UL Listed
B2-H16BS 1/4" 1/4-19 BSPP Brass; Standard
2-H16 1/4" 1/4-18 NPTF Steel; Standard
2-H16BS 1/4" 1/4-19 BSPP Steel; Standard
2-H6 1/4" 9/16-18 SAE Steel; Standard
LL2-H16 1/4" 1/4-18 NPTF Stainless Steel; 303
ML2-H16 1/4" 1/4-18 NPTF Stainless Steel; 316
LL2-H16BS 1/4" 1/4-19 BSPP Stainless Steel; 303
ML2-H16BS 1/4" 1/4-19 BSPP Stainless Steel; 316
LL2-H6 1/4" 9/16-18 SAE Stainless Steel; 303
B3-H21 3/8" 3/8-18 NPTF Brass; Standard
B3H21LLV146 3/8" 3/8-18 NPTF Brass
B3-H21BS 3/8" 3/8-19 BSPP Brass; Standard
3-H21 3/8" 3/8-18 NPTF Steel; Standard
3-H21C 3/8" 3/8-18 NPTF Steel; High Impulse
3-H21BS 3/8" 3/8-19 BSPP Steel; Standard
3-H8 3/8" 3/4-16 SAE Steel; Standard
3-H8C 3/8" 3/4-16 SAE Steel; High Impulse
LL3-H21 3/8" 3/8-18 NPTF Stainless Steel; 303
ML3-H21 3/8" 3/8-18 NPTF Stainless Steel; 316
LL3-H21BS 3/8" 3/8-19 BSPP Stainless Steel; 303
ML3-H21BS 3/8" 3/8-19 BSPP Stainless Steel; 316
LL3-H8 3/8" 3/4-16 SAE Stainless Steel; 303
B4-HP26 1/2" 1/2-14 NPTF Brass; Standard
B4-HP26BS 1/2" 1/2-14 BSPP Brass; Standard
4-HP26 1/2" 1/2-14 NPTF Steel; Standard
4-HP26 1/2" 1/2-14 NPTF Steel; High Impulse
4-HP26BS 1/2" 1/2-14 BSPP Steel; Standard
4-HP26BS 1/2" 1/2-14 BSPP Steel; High Impulse
4-HP10 1/2" 7/8-14 SAE Steel; Standard
4-HP10 1/2" 7/8-14 SAE Steel; High Impulse
LL4-HP26 1/2" 1/2-14 NPTF Stainless Steel; 303
ML4-HP26 1/2" 1/2-14 NPTF Stainless Steel; 316
LL4-HP26BS 1/2" 1/2-14 BSPP Stainless Steel; 303
ML4-HP26BS 1/2" 1/2-14 BSPP Stainless Steel; 316
LL3-H8 1/2" 7/8-14 SAE Stainless Steel; 303
B6-HP31 3/4" 3/4-14 NPTF Brass; Standard
B6-HP31BS 3/4" 3/4-14 BSPP Brass; Standard
6-HP31 3/4" 3/4-14 NPTF Steel; Standard
6-HP31 3/4" 3/4-14 NPTF Steel; High Impulse
6-HP31BS 3/4" 3/4-14 BSPP Steel; Standard
6-HP31BS 3/4" 3/4-14 BSPP Steel; High Impulse
6-HP12 3/4" 1 1/16-12 SAE Steel; Standard
6-HP12 3/4" 2 1/16-12 SAE Steel; High Impulse
LL6-HP31 3/4" 3/4-14 NPTF Stainless Steel; 303
ML6-HP31 3/4" 3/4-14 NPTF Stainless Steel; 316
LL6-HP31BS 3/4" 3/4-14 BSPP Stainless Steel; 303
ML6-HP31BS 3/4" 3/4-14 BSPP Stainless Steel; 316
LL6-HP12 3/4" 1 1/16-12 SAE Stainless Steel; 303
B8-HP36 1" 1-11 1/2 NPTF Brass; Standard
B8-HP36BS 1" 1-11 BSPP Brass; Standard
8-HP36 1" 1-11 1/2 NPTF Steel; Standard
8-HP36 1" 1-11 1/2 NPTF Steel; High Impulse
8-HP36BS 1" 1-11 BSPP Steel; Standard
8-HP36BS 1" 1-11 BSPP Steel; High Impulse
8-HP16 1" 1 5/16-12 SAE Steel; Standard
8-HP16 1" 1 5/16-12 SAE Steel; High Impulse
LL8-HP36 1" 1-11 1/2 NPTF Stainless Steel; 303
ML8-HP36 1" 1-11 1/2 NPTF Stainless Steel; 316
LL8-HP36BS 1" 1-11 BSPP Stainless Steel; 303
ML8-HP36BS 1" 1-11 BSPP Stainless Steel; 316
LL8-HP16 1" 1 5/16-12 SAE Stainless Steel; 303
PLUGS
B1-K11 1/8" 1/8-27 NPTF Brass; Standard
B1K11LLV146 1/8" 1/8-27 NPTF Brass
1-K11 1/8" 1/8-27 NPTF Steel; Standard
1-K4 1/8" 7/16-20 SAE Steel; Standard
LL1-K11 1/8" 1/8-27 NPTF Stainless Steel; 303
ML1-K11 1/8" 1/8-27 NPTF Stainless Steel; 316
LL1-K4 1/8" 7/16-20 SAE Stainless Steel; 303
B2-K16 1/4" 1/4-18 NPTF Brass; Standard
B2K16LLV146 1/4" 1/4-18 NPTF Brass
B2-K16BS 1/4" 1/4-19 BSPP Brass; Standard
2-K16 1/4" 1/4-18 NPTF Steel; Standard
2-K16BS 1/4" 1/4-19 BSPP Steel; Standard
2-K6 1/4" 9/16-18 SAE Steel; Standard
LL2-K16 1/4" 1/4-18 NPTF Stainless Steel; 303
ML2-K16 1/4" 1/4-18 NPTF Stainless Steel; 316
LL2-K16BS 1/4" 1/4-19 BSPP Stainless Steel; 303
ML2-K16BS 1/4" 1/4-19 BSPP Stainless Steel; 316
LL2-K6 1/4" 9/16-18 SAE Stainless Steel; 303
B3-K21 3/8" 3/8-18 NPTF Brass; Standard
B3K21LLV146 3/8" 3/8-18 NPTF Brass
B3-K21BS 3/8" 3/8-19 BSPP Brass; Standard
3-K21 3/8" 3/8-18 NPTF Steel; Standard
3-K21C 3/8" 3/8-18 NPTF Steel; High Impulse
3-K21BS 3/8" 3/8-19 BSPP Steel; Standard
3-K8 3/8" 3/4-16 SAE Steel; Standard
3-K8C 3/8" 3/4-16 SAE Steel; High Impulse
LL3-K21 3/8" 3/8-18 NPTF Stainless Steel; 303
ML3-K21 3/8" 3/8-18 NPTF Stainless Steel; 316
LL3-K21BS 3/8" 3/8-19 BSPP Stainless Steel; 303
ML3-K21BS 3/8" 3/8-19 BSPP Stainless Steel; 316
LL3-K8 3/8" 3/4-16 SAE Stainless Steel; 303
B4-KP26 1/2" 1/2-14 NPTF Brass; Standard
B4-KP26BS 1/2" 1/2-14 BSPP Brass; Standard
4-KP26 1/2" 1/2-14 NPTF Steel; Standard
4-KP26 1/2" 1/2-14 NPTF Steel; High Impulse
4-KP26BS 1/2" 1/2-14 BSPP Steel; Standard
4-KP26BS 1/2" 1/2-14 BSPP Steel; High Impulse
4-KP10 1/2" 7/8-14 SAE Steel; Standard
4-KP10 1/2" 7/8-14 SAE Steel; High Impulse
LL4-KP26 1/2" 1/2-14 NPTF Stainless Steel; 303
ML4-KP26 1/2" 1/2-14 NPTF Stainless Steel; 316
LL4-KP26BS 1/2" 1/2-14 BSPP Stainless Steel; 303
ML4-KP26BS 1/2" 1/2-14 BSPP Stainless Steel; 316
LL4-KP10 1/2" 7/8-14 SAE Stainless Steel; 303
B6-KP31 3/4" 3/4-14 NPTF Brass; Standard
B6-KP31BS 3/4" 3/4-14 BSPP Brass; Standard
6-KP31 3/4" 3/4-14 NPTF Steel; Standard
6-KP31 3/4" 3/4-14 NPTF Steel; High Impulse
6-KP31BS 3/4" 3/4-14 BSPP Steel; Standard
6-KP31BS 3/4" 3/4-14 BSPP Steel; High Impulse
6-KP12 3/4" 1 1/16-12 SAE Steel; Standard
6-KP12 3/4" 2 1/16-12 SAE Steel; High Impulse
LL6-KP31 3/4" 3/4-14 NPTF Stainless Steel; 303
ML6-KP31 3/4" 3/4-14 NPTF Stainless Steel; 316
LL6-KP31BS 3/4" 3/4-14 BSPP Stainless Steel; 303
ML6-KP31BS 3/4" 3/4-14 BSPP Stainless Steel; 316
LL6-KP12 3/4" 1 1/16-12 SAE Stainless Steel; 303
B8-KP36 1" 1-11 1/2 NPTF Brass; Standard
B8-KP36BS 1" 1-11 BSPP Brass; Standard
8-KP36 1" 1-11 1/2 NPTF Steel; Standard
8-KP36 1" 1-11 1/2 NPTF Steel; High Impulse
8-KP36BS 1" 1-11 BSPP Steel; Standard
8-KP36BS 1" 1-11 BSPP Steel; High Impulse
8-KP16 1" 1 5/16-12 SAE Steel; Standard
8-KP16 1" 1 5/16-12 SAE Steel; High Impulse
LL8-KP36 1" 1-11 1/2 NPTF Stainless Steel; 303
ML8-KP36 1" 1-11 1/2 NPTF Stainless Steel; 316
LL8-KP36BS 1" 1-11 BSPP Stainless Steel; 303
ML8-KP36BS 1" 1-11 BSPP Stainless Steel; 316
LL8-KP16 1" 1 5/16-12 SAE Stainless Steel; 303

P2-HK Series Plastic Coupling塑料接头

P2-HK塑料接头用于在低压下处理空气、水和各种化学品。它的设计用途是为了满足经济、重量轻、抗腐蚀的要素。所有零件中除了弹簧和密封圈外,都是由天然聚丙烯添加UV抑制剂铸浇而成。单向阀弹簧316不锈钢。标准密封件为氟橡胶。三元乙丙橡胶可供选择。
产品编号 PP2-H25F , PP2-K25F

3HK系列蒸汽接头

EATON HANSEN蒸汽接头在套筒上配有大直径的凸缘,当使用者穿戴厚重手套是能更好的握紧接头。三元乙丙橡胶为标准密封圈,可在最高180度的蒸汽中使用。可选配BSPP螺纹、套筒锁、三元乙丙橡胶密封圈和氟橡胶。
产品编号 B3-H21Y ; B3-K21192

带链条的释放夹Release Clamp with Chain

Series Kit Part No.
1-HK 1-HRC-K 2-HK 2-HRC-K 3-HK 3-HRC-K 4-HKP 4-HRC-K 6-HKP 6-HRC-K 8-HKP 8-HRC-K

泄压口公头Bleeder-Style Plugs

Series Plug Part No.
1-HK B1-K11-VB 2-HK B2-K16-VB 2-HK 2-K16C-VB 3-HK B3-K21-VB 3-HK 3-K21-VB 3-HK 3-K21C-VB 4-HKP 4-KP26-VB 6-HKP B6-KP31-VB 6-HKP 6-KP31-VB



B1H11 5 -27 - 1 1.91 0.98 0.56 48.5 24.9 14.2
B2H16 6.3 -18 - 1 2.26 1.14 0.75 57.4 29.0 19.1
B2H16BS 6.3 - -19 1 2.31 1.14 0.75 58.7 29.0 19.1
B3H21 10 -18 - 1 2.56 1.42 0.88 65.0 36.1 22.4
B3H21BS 10 - -19 1 2.56 1.42 0.88 65.0 36.1 22.4
B4HP26 12.5 -14 - 1 2.96 1.86 1.13 75.2 47.2 28.7
B4HP26BS 12.5 - -14 1 2.96 1.86 1.13 75.2 47.2 28.7
B6HP31 20 -14 - 1 3.48 2.22 1.31 88.4 56.4 33.3
B6HP31BS 20 - -14 1 3.48 2.22 1.31 88.4 56.4 33.3
B8HP36 1 25 1-11- 1 4.13 2.61 1.75 104.9 66.3 44.5
B8HP36BS 1 25 - 1-11 1 4.13 2.61 1.75 104.9 66.3 44.5
B10H41* 1- 1-11- 2 4.51 2.73 2.38 114.6 69.3 60.5
B12H41 140 1-11- 2 4.82 3.23 2.38 122.4 82.0 60.5
B12H41BS 140 - 1-11 2 4.82 3.23 2.38 122.4 82.0 60.5
B12H46 140 1-11 - 2 4.82 3.23 2.38 122.4 82.0 60.5
B12H46BS 140 - 1-11 2 4.82 3.23 2.38 122.4 82.0 60.5
B20H51 250 2-11- 2 5.55 4.11 3.75 141.0 104.4 95.3
B20H51BS 250 - 2-11 2 5.55 4.11 3.75 141.0 104.4 95.3
B20H56 250 2-8 - 2 6.14 4.11 3.75 156.0 104.4 95.3
B20H56BS 250 - 2-11 2 6.14 4.11 3.75 156.0 104.4 95.3
B20H61 250 3-8 - 2 7.00 4.11 4.00 177.8 104.4 101.6
B20H61BS 250
B1K11 5 -27 - 3 1.26 0.65 0.44 0.56 32.0 16.5 11.2 14.2
B2K16 6.3 -18 - 3 1.52 0.87 0.56 0.75 38.6 22.1 14.2 19.1
B2K16BS 6.3 - -19 3 1.52 0.87 0.56 0.75 38.6 22.1 14.2 19.1
B3K21 10 -18 - 3 1.76 1.01 0.61 0.88 44.7 25.7 15.5 22.4
B3K21BS 10 - -19 3 1.76 1.01 0.61 0.88 44.7 25.7 15.5 22.4
B4KP26 12.5 -14 - 3 2.03 1.30 0.76 1.13 51.6 33.0 19.3 28.7
B4KP26BS 12.5 - -14 3 2.03 1.30 0.76 1.13 51.6 33.0 19.3 28.7
B6KP31 20 -14 - 3 2.36 1.52 0.71 1.31 59.9 38.6 18.0 33.3
B6KP31BS 20 - -14 3 2.36 1.52 0.71 1.31 59.9 38.6 18.0 33.3
B8KP36 1 25 1-11- 3 2.85 1.88 0.97 1.63 72.4 47.8 24.6 41.4
B8KP36BS 1 25
B10K41* 1- 1-11- 4 4.25 2.74 2.33 2.38 108.0 69.6 59.2 60.5
B12K41 140 1-11- 4 4.76 2.74 2.67 2.38 120.9 69.6 67.8 60.5
B12K41BS 140 - 1-11 4 4.76 2.74 2.67 2.38 120.9 69.6 67.8 60.5
B12K46 140 1-11- 4 4.76 2.74 2.67 2.38 120.9 69.6 67.8 60.5
B12K46BS 140 - 1-11 4 4.76 2.74 2.67 2.38 120.9 69.6 67.8 60.5
B20K51 250 2-11- 4 5.49 4.33 2.97 3.75 139.4 110.0 75.4 95.3
B20K51BS 250 - 2-11 4 5.49 4.33 2.97 3.75 139.4 110.0 75.4 95.3
B20K56 250 2-8 - 4 6.08 4.33 3.56 3.75 154.4 110.0 90.4 95.3
B20K56BS 250 - 2-11 4 6.08 4.33 3.56 3.75 154.4 110.0 90.4 95.3
B20K61 250 3-8 - 4 6.94 4.62 4.42 4.00 176.3 117.3 112.3 101.6
B20K61BS 2Dust Plugs and Dust Caps Accessories
Coupling Series
Plug Dust Cap Part No. Socket Dust Plug Part No.
Metal Vinyl Metal Vinyl
1HK PDC1HK* PPDC1HK SDC1HK* PSDC1HK
2HK PDC2HK* PPDC2HK SDC2HK* PSDC2HK
3HK PDC3HK* PPDC3HK SDC3HK* PSDC3HK
4HK PDC4HK** PPDC4HK SDC4HK** PSDC4HK
6HK PDC6HK** PPDC6HK SDC6HK** PSDC6HK
8HK PDC8HK** PPDC8HK SDC8HK** PSDC8HK
12HK PDC12HK* SDC12HK*
20HK PDC20HK* SDC20HK*
1H11 5 -27 - - 1 1.91 0.98 0.56 48.5 24.9 14.2
1H4 5 - - -20 1 2.06 0.98 0.69 52.3 24.9 17.5
2H16 6.3 -18 - - 1 2.26 1.14 0.75 57.4 29.0 19.1
2H16BS 6.3 - -19 - 1 2.31 1.14 0.75 58.7 29.0 19.1
2H6 6.3 - - -18 1 2.40 1.14 0.88 61.0 29.0 22.4
3H21 10 -18 - - 1 2.56 1.42 0.88 65.0 36.1 22.4
3H21BS 10 - -19 - 1 2.56 1.42 0.88 65.0 36.1 22.4
3H8 10 - - -16 1 2.74 1.42 1.00 69.6 36.1 25.4
4HP26 12.5 -14 - - 1 2.96 1.86 1.13 75.2 47.2 28.7
4HP26BS 12.5 - -14 - 1 2.96 1.86 1.13 75.2 47.2 28.7
4HP10 12.5 - - -14 1 3.05 1.86 1.25 77.5 47.2 31.8
6HP31 20 -14 - - 1 3.48 2.22 1.31 88.4 56.4 33.3
6HP31BS 20 - -14 - 1 3.48 2.22 1.31 88.4 56.4 33.3
6HP12 20 - - 1 -12 1 3.67 2.22 1.38 93.2 56.4 35.1
8HP36 1 25 1-11- - 1 4.13 2.61 1.75 104.9 66.3 44.5
8HP36BS 1 25 - 1-11 - 1 4.13 2.61 1.75 104.9 66.3 44.5
8HP16
10H41* 1- 1-11- 2 4.51 2.73 2.38 114.6 69.3 60.5
10H41BS* 1- - 1-11 2 4.51 2.73 2.38 114.6 69.3 60.5
12H41 140 1-11- 2 4.82 3.23 2.38 122.4 82.0 60.5
12H41BS 140 - 1-11 2 4.82 3.23 2.38 122.4 82.0 60.5
12H46 140 1-11- 2 4.82 3.23 2.38 122.4 82.0 60.5
12H46BS 140 - 1-11 2 4.82 3.23 2.38 122.4 82.0 60.5
20H51 250 2-11- 2 5.55 4.11 3.75 141.0 104.4 95.3
20H51BS 250 - 2-11 2 5.55 4.11 3.75 141.0 104.4 95.3
20H56 250 2-8 - 2 6.14 4.11 3.75 156.0 104.4 95.3
20H56BS 250 - 2-11 2 6.14 4.11 3.75 156.0 104.4 95.3
20H61 250 3-8 - 2 7.00 4.11 4.00 177.8 104.4 101.6
20H61BS
1K11 - 5 -27 - - 3 1.26 0.65 0.44 0.56 32.0 16.5 11.2 14.2
1K4 - 5 - - -20 3 1.41 0.79 0.59 0.69 35.8 20.1 15.0 17.5
2K16 2K16C 6.3 -18 - - 3 1.52 0.87 0.56 0.75 38.6 22.1 14.2 19.1
2K16BS - 6.3 - -19 - 3 1.52 0.87 0.56 0.75 38.6 22.1 14.2 19.1
2K6 2K6C 6.3 - - -18 3 1.66 1.01 0.70 0.88 42.2 25.7 17.8 22.4
3K21 3K21C 10 -18 - - 3 1.76 1.01 0.61 0.88 44.7 25.7 15.5 22.4
3K21BS - 10 - -19 - 3 1.76 1.01 0.61 0.88 44.7 25.7 15.5 22.4
3K8 3K8C 10 - - -16 3 1.94 1.15 0.79 1.00 49.3 29.2 20.1 25.4
4KP26 4KP26 12.5 -14 - - 3 2.03 1.30 0.76 1.13 51.6 33.0 19.3 28.7
4KP26BS 4KP26BS 12.5 - -14 - 3 2.03 1.30 0.76 1.13 51.6 33.0 19.3 28.7
4KP10 4KP10 12.5 - - -14 3 2.11 1.37 0.84 1.19 53.6 34.8 21.3 30.2
6KP31 6KP31 20 -14 - - 3 2.36 1.52 0.71 1.31 59.9 38.6 18.0 33.3
6KP31BS 6KP31BS 20 - -14 - 3 2.36 1.52 0.71 1.31 59.9 38.6 18.0 33.3
6KP12 6KP12 20 - - 1 -12 3 2.54 1.59 0.89 1.38 64.5 40.4 22.6 35.1
8KP36 8KP36 1 25 1-11- - 3 2.85 1.88 0.97 1.63 72.4 47.8 24.6 41.4
8KP36BS 8KP36BS 1 25 - 1-11 - 3 2.85 1.88 0.97 1.63 72.4 47.8 24.6 41.4
8KP16 8KP16 1
10K41* - 1- 1-11- 4 4.25 2.74 2.33 2.38 108.0 69.6 59.2 60.5
10K41BS* - 1- - 1-11 4 4.25 2.74 2.33 2.38 108.0 69.6 59.2 60.5
12K41 12K41C 140 1-11- 4 4.76 2.74 2.67 2.38 120.9 69.6 67.8 60.5
12K41BS 12K41CBS 140 - 1-11 4 4.76 2.74 2.67 2.38 120.9 69.6 67.8 60.5
12K46 12K46C 140 1-11- 4 4.76 2.74 2.67 2.38 120.9 69.6 67.8 60.5
12K46BS 12K46CBS 140 - 1-11 4 4.76 2.74 2.67 2.38 120.9 69.6 67.8 60.5
20K51 20K51C 260 2-11- 4 5.49 4.33 2.97 3.75 139.4 110.0 75.4 95.3
20K51BS 20K51CBS 260 - 2-11 4 5.49 4.33 2.97 3.75 139.4 110.0 75.4 95.3
20K56 20K56C 260 2-8 - 4 6.08 4.33 3.56 3.75 154.4 110.0 90.4 95.3
20K56BS 20K56CBS 260 - 2-11 4 6.08 4.33 3.56 3.75 154.4 110.0 90.4 95.3
20K61 20K61C 260 3-8 - 4 6.94 4.62 4.42 4.00 176.3 117.3 112.3 101.6
20K61BS 20K61CBS 2Dust Plugs and Dust Caps Accessories
Coupling Series
Plug Dust Cap Part No. Socket Dust Plug Part No.
Metal Vinyl Metal Vinyl
1HK PDC1HK* PPDC1HK SDC1HK* PSDC1HK
2HK PDC2HK* PPDC2HK SDC2HK* PSDC2HK
3HK PDC3HK* PPDC3HK SDC3HK* PSDC3HK
4HK PDC4HK** PPDC4HK SDC4HK** PSDC4HK
6HK PDC6HK** PPDC6HK SDC6HK** PSDC6HK
8HK PDC8HK** PPDC8HK SDC8HK** PSDC8HK
12HK PDC12HK* SDC12HK*
20HK PDC20HK* SDC20HK*
LL1H11 ML1H11 5 -27 - - 1 1.91 0.98 0.56 48.5 24.9 14.2
LL1H4 - 5 - - -20 1 2.06 0.98 0.69 52.3 24.9 17.5
LL2H16 ML2H16 6.3 -18 - - 1 2.26 1.14 0.75 57.4 29.0 19.1
LL2H16BS ML2H16BS 6.3 - -19 - 1 2.31 1.14 0.75 58.7 29.0 19.1
LL2H6 - 6.3 - - -18 1 2.40 1.14 0.88 61.0 29.0 22.4
LL3H21 ML3H21 10 -18 - - 1 2.56 1.42 0.88 65.0 36.1 22.4
LL3H21BS ML3H21BS 10 - -19 - 1 2.56 1.42 0.88 65.0 36.1 22.4
LL3H8 - 10 - - -16 1 2.74 1.42 1.00 69.6 36.1 25.4
LL4HP26 ML4HP26 12.5 -14 - - 1 2.96 1.86 1.13 75.2 47.2 28.7
LL4HP26BS ML4HP26BS 12.5 - -14 - 1 2.96 1.86 1.13 75.2 47.2 28.7
LL4HP10 - 12.5 - - -14 1 3.05 1.86 1.25 77.5 47.2 31.8
LL6HP31 ML6HP31 20 -14 - - 1 3.48 2.22 1.31 88.4 56.4 33.3
LL6HP31BS ML6HP31BS 20 - -14 - 1 3.48 2.22 1.31 88.4 56.4 33.3
LL6HP12 - 20 - - -12 1 3.67 2.22 1.38 93.2 56.4 35.1
LL8HP36 ML8HP36 1 25 1-11- - 1 4.13 2.61 1.75 104.9 66.3 44.5
LL8HP36BS ML8HP36BS 1 25 - 1-11 - 1 4.13 2.61 1.75 104.9 66.3 44.5
LL8HP16 - 1
LL10H41* 1- 1-11- 2 4.51 2.73 2.38 114.6 69.3 60.5
LL10H41BS* 1- - 1-11 2 4.51 2.73 2.38 114.6 69.3 60.5
LL12H41 140 1-11- 2 4.82 3.23 2.38 122.4 82.0 60.5
LL12H41BS 140 - 1-11 2 4.82 3.23 2.38 122.4 82.0 60.5
LL12H46 140 1-11- 2 4.82 3.23 2.38 122.4 82.0 60.5
LL12H46BS 140 - 1-11 2 4.82 3.23 2.38 122.4 82.0 60.5
LL20H51 250 2-11- 2 5.55 4.11 3.75 141.0 104.4 95.3
LL20H51BS 250 - 2-11 2 5.55 4.11 3.75 141.0 104.4 95.3
LL20H56 250 2-8 - 2 6.14 4.11 3.75 156.0 104.4 95.3
LL20H56BS 250 - 2-11 2 6.14 4.11 3.75 156.0 104.4 95.3
LL20H61 250 3-8 - 2 7.00 4.11 4.00 177.8 104.4 101.6
LL20H61BS
LL1K11 ML1K11 5 -27 - - 3 1.26 0.65 0.44 0.56 32.0 16.5 11.2 14.2
LL1K4 - 5 - - -20 3 1.41 0.79 0.59 0.69 35.8 20.1 15.0 17.5
LL2K16 ML2K16C 6.3 -18 - - 3 1.52 0.87 0.56 0.75 38.6 22.1 14.2 19.1
LL2K16BS ML2K16BS 6.3 - -19 - 3 1.52 0.87 0.56 0.75 38.6 22.1 14.2 19.1
LL2K6 - 6.3 - - -18 3 1.66 1.01 0.70 0.88 42.2 25.7 17.8 22.4
LL3K21 ML3K21C 10 -18 - - 3 1.76 1.01 0.61 0.88 44.7 25.7 15.5 22.4
LL3K21BS ML3K21BS 10 - -19 - 3 1.76 1.01 0.61 0.88 44.7 25.7 15.5 22.4
LL3K8 - 10 - - -16 3 1.94 1.15 0.79 1.00 49.3 29.2 20.1 25.4
LL4KP26 ML4KP26 12.5 -14 - - 3 2.03 1.30 0.76 1.13 51.6 33.0 19.3 28.7
LL4KP26BS ML4KP26BS 12.5 - -14 - 3 2.03 1.30 0.76 1.13 51.6 33.0 19.3 28.7
LL4KP10 - 12.5 - - -14 3 2.11 1.37 0.84 1.19 53.6 34.8 21.3 30.2
LL6KP31 ML6KP31 20 -14 - - 3 2.36 1.52 0.71 1.31 59.9 38.6 18.0 33.3
LL6KP31BS ML6KP31BS 20 - -14 - 3 2.36 1.52 0.71 1.31 59.9 38.6 18.0 33.3
LL6KP12 - 20 - - 1 -12 3 2.54 1.59 0.89 1.38 64.5 40.4 22.6 35.1
LL8KP36 ML8KP36 1 25 1-11- - 3 2.85 1.88 0.97 1.63 72.4 47.8 24.6 41.4
LL8KP36BS ML8KP36BS 1 25 - 1-11 - 3 2.85 1.88 0.97 1.63 72.4 47.8 24.6 41.4
LL8KP16
LL10K41* 1- 1-11- 4 4.25 2.74 2.33 2.38 108.0 69.6 59.2 60.5
LL10K41BS* 1- - 1-11 4 4.25 2.74 2.33 2.38 108.0 69.6 59.2 60.5
LL12K41 140 1-11- 4 4.76 2.74 2.67 2.38 120.9 69.6 67.8 60.5
LL12K41BS 140 - 1-11 4 4.76 2.74 2.67 2.38 120.9 69.6 67.8 60.5
LL12K46 140 1-11- 4 4.76 2.74 2.67 2.38 120.9 69.6 67.8 60.5
LL12K46BS 140 - 1-11 4 4.76 2.74 2.67 2.38 120.9 69.6 67.8 60.5
LL20K51 250 2-11- 4 5.49 4.33 2.97 3.75 139.4 110.0 75.4 95.3
LL20K51BS 250 - 2-11 4 5.49 4.33 2.97 3.75 139.4 110.0 75.4 95.3
LL20K56 250 2-8 - 4 6.08 4.33 3.56 3.75 154.4 110.0 90.4 95.3
LL20K56BS 250 - 2-11 4 6.08 4.33 3.56 3.75 154.4 110.0 90.4 95.3
LL20K61 250 3-8 - 4 6.94 4.62 4.42 4.00 176.3 117.3 112.3 101.6
LL20K61BS
Dust Plugs and Dust Caps Accessories
Coupling Series
Plug Dust Cap Part No. Socket Dust Plug Part No.
Metal Vinyl Metal Vinyl
1HK PDC1HK* PPDC1HK SDC1HK* PSDC1HK
2HK PDC2HK* PPDC2HK SDC2HK* PSDC2HK
3HK PDC3HK* PPDC3HK SDC3HK* PSDC3HK
4HK PDC4HK** PPDC4HK SDC4HK** PSDC4HK
6HK PDC6HK** PPDC6HK SDC6HK** PSDC6HK
8HK PDC8HK** PPDC8HK SDC8HK** PSDC8HK
12HK PDC12HK* SDC12HK*
20HK PDC20HK* SDC20HK*





美国DMK Engineering Solutions公司
信德迈科技(北京)有限公司 CNMEC Technology


地址:北京市朝阳区望京街10号望京SOHO塔1C座2115室
邮编:100102
电话:010-8428 2935, 8428 9077, 8428 3983
手机:139 101 22694
Http://www.cnmec.biz
E-mail:sales@cnmec.biz
传真:010-8428 8762


京ICP备08000876号-1
京公网安备 11010502019740
Since 2007 Strong Distribution & Powerful Partnerships
