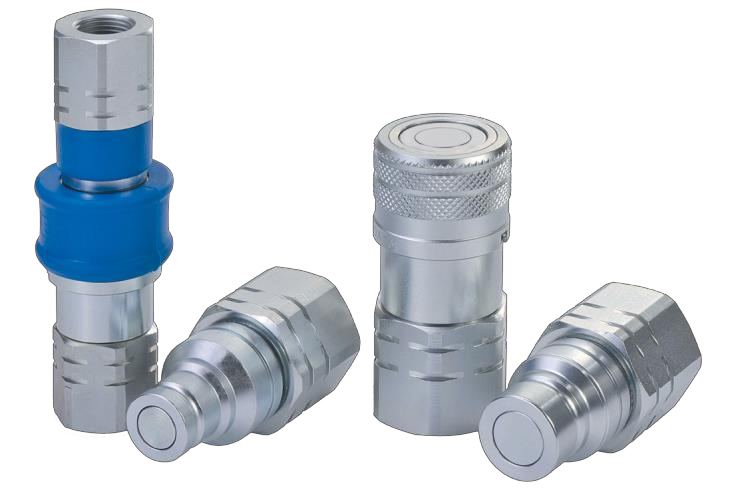

丹佛斯汉森Hansen FF 系列 ISO 16028标准干式平面快速接头
Hansen FF series ISO 16028 dry-break couplings



专为需要手动快速连接和断开且无明显溢出的各种液压应用而设计。Designed for all kinds of hydraulic applications requiring quick connection and disconnection by hand with no significant spillage.



Hansen FF 系列 ISO 16028标准干式无滴漏平面快速接头
Hansen FF series ISO 16028 dry-break couplings


规格参数：

- 符合 ISO 16028 标准
- 断开时的最小溢出
- 平面阀提供擦拭干净、流线型的外观
- 快速、万无一失、单手连接和断开
- 连接时自动流动，断开时自动关闭两半
- 套筒锁
- 镀钢阀体、套筒和阀门，带有不锈钢弹簧和锁定球，丁腈密封。

- ISO 16028 compliant
-Minimum spillage on disconnection
-Flat-face valves give wipe-clean, streamlined exterior
-Fast, foolproof, one-handed connection and disconnection
-Automatic flow on connection, automatic shut-off of both halves on disconnection
-Sleeve lock
-Plated steel bodies, sleeves and valves, with stainless steel springs and locking balls, nitrile seals.



应用包括：液压工具、一般液压应用，用于最小泄漏应用。
Applications include: hydraulic tools, general hydraulic applications, for minimal spill applications.



Part Number Body Size ISO Size Nominal Flow Diameter Thread Size* Female
NBR+AU FKM EPDM NPT BSPP SAE J 1926-1 A B C
in mm mm in (mm) in (mm) in (mm) in (mm)
6FFS25 6FFS25143 6FFS25192 1/4 6.3 6 1/4 18f - -
6FFS25BS 6FFS25BS143 6FFS25BS192 1/4 6.3 6 - 2001/4/19 -
6FFS56UN 6FFS56UN143 6FFS56UN192 1/4 6.3 6 - - 9/16 18f UNF
10FFS37 10FFS37143 10FFS37192 3/8 10 8.6 3/8 18f - -
10FFS37BS 10FFS37BS143 10FFS37BS192 3/8 10 8.6 - 2003/8/19 -
10FFS50 10FFS50143 10FFS50192 3/8 10 8.6 1/4 14f - -
10FFS50BS 10FFS50BS143 10FFS50BS192 3/8 10 8.6 - 2001/2/14 -
10FFS56UN 10FFS56UN143 10FFS56UN192 3/8 10 8.6 - - 9/16 18f UNF
10FFS75UN 10FFS75UN143 10FFS75UN192 3/8 10 8.6 - - 3/4 16f UNF
10FFS87UN 10FFS87UN143 10FFS87UN192 3/8 10 8.6 - - 7/8 14f UNF
12FFS106UN 12FFS106UN143 12FFS106UN192 1/2 12.5 11 - - 1 1/16 12f UNF
12FFS50 12FFS50143 12FFS50192 1/2 12.5 11 1/2 14f - -
12FFS50BS 12FFS50BS143 12FFS50BS192 1/2 12.5 11 - 1/2 - 14 -
12FFS75 12FFS75143 12FFS75192 1/2 12.5 11 3/4 14f - -
12FFS75BS 12FFS75BS143 12FFS75BS192 1/2 12.5 11 - 3/4 - 14 -
12FFS75UN 12FFS75UN143 12FFS75UN192 1/2 12.5 11 - - 3/4 16f UNF
12FFS87UN 12FFS87UN143 12FFS87UN192 1/2 12.5 11 - - 7/8 14f UNF
16FFS106UN 16FFS106UN143 16FFS106UN192 5/8 16 13 - - 1 1/16 12f UNF
16FFS50 16FFS50143 16FFS50192 5/8 16 13 1/2 14f - -
16FFS50BS 16FFS50BS143 16FFS50BS192 5/8 16 13 - 1/2 - 14 -
16FFS75 16FFS75143 16FFS75192 5/8 16 13 3/4 14f - -
16FFS75BS 16FFS75BS143 16FFS75BS192 5/8 16 13 - 3/4 - 14 -
16FFS75UN 16FFS75UN143 16FFS75UN192 5/8 16 13 - - 3/4 16f UNF
16FFS87UN 16FFS87UN143 16FFS87UN192 5/8 16 13 - - 7/8 14f UNF
19FFS100 19FFS100143 19FFS100192 3/4 19 15 1 11 5f - -
19FFS100BS 19FFS100BS143 19FFS100BS192 3/4 19 15 - 1/11 -
19FFS106UN 19FFS106UN143 19FFS106UN192 3/4 19 15 - - 1 1/16 12f UN
19FFS131UN 19FFS131UN143 19FFS131UN192 3/4 19 15 - - 1 5/16 12f UN
19FFS75 19FFS75143 19FFS75192 3/4 19 15 3/4 14f - -
19FFS75BS 19FFS75BS143 19FFS75BS192 3/4 19 15 - 3/4 - 14 -
25FFS100 25FFS100143 25FFS100192 1 25 18 1 11,5f - -
25FFS100BS 25FFS100BS143 25FFS100BS192 1 25 18 - 1/11 -
25FFS125 25FFS125143 25FFS125192 1 25 18 1 1/4 11,5f - -
25FFS125BS 25FFS125BS143 25FFS125BS192 1 25 18 - 1 1/4-11 -
25FFS131UN 25FFS131UN143 25FFS131UN192 1 25 18 - - 1 5/16 12f UN
25FFS162UN 25FFS162UN143 25FFS162UN192 1 25 18 - - 1 5/8 12f UN





ISO size Part Number Thread (BSP) Coupling Type
6.3 6FFS-25-BS 2001/4/18 Socket
6.3 6FFP-25-BS 2001/4/18 Plug
10 10FFS-37-BS 2003/8/18 Socket
10 10FFS-50-BS 2001/2/14 Socket
10 10FFP-37-BS 2003/8/18 Plug
10 10FFP-50-BS 2001/2/14 Plug
12.5 12FFS-50-BS 2001/2/14 Socket
12.5 12FFS-75-BS 2003/4/14 Socket
12.5 12FFP-50-BS 2001/2/14 Plug
12.5 12FFP-75-BS 2003/4/14 Plug
16 16FFS-50-BS 2001/2/14 Socket
16 16FFS-75-BS 2003/4/14 Socket
16 16FFP-50-BS 2001/2/14 Plug
16 16FFP-75-BS 2003/4/14 Plug
19 19FFS-75-BS 2003/4/14 Socket
19 19FFS-100-BS 1-11.5 Socket
19 19FFP-75-BS 2003/4/14 Plug
19 19FFP-100-BS 1-11.5 Plug
25 25FFS-125-BS 1.1/4-11 Socket
25 25FFP-125-BS 1.1/4-11 Plug
- 32FFS-125-BS 1.1/4-11 Socket
- 32FFP-125-BS 1.1/4-11 Plug
- 40FFS-150-BS 1.1/2-11 Socket
- 40FFP-150-BS 1.1/2-11 Plug
- 50FFS-200-BS 2/11 Socket
- 50FFP-200-BS 2/11 Plug



- Eaton's Flat Face Series Quick Disconnect Couplings
Advanced Flat Face Coupling Series高性能平面快速接头

- FF 系列碳钢材质 ISO 16028标准可互换快速接头
FF Series (Steel) ISO 16028 Interchange

- 高压和高脉冲快换接头应用 - 推荐选择丹佛斯平面FF系列快换接头
