Parker 200KLEK系列无溢流型快换接头,符合派克结构设计,用于阀块/平板面板装配
Dry Break Quick Coupling with Parker Profile for Block/Plate Assembly, Series 200KLEK

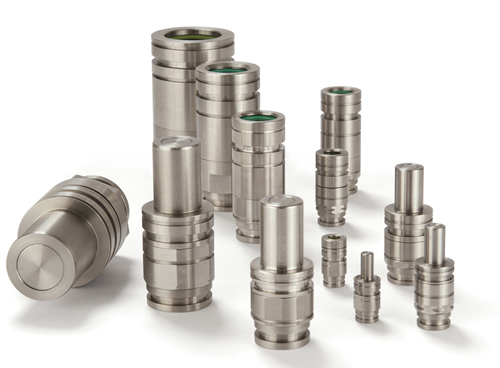

Rectus 200KLEK Series Dry-break Cartridge Couplings

Parker 200KLEK系列无溢流型快换接头,公称通径为3/4/6/9/12/19mm,用于敏感环境的气动及流体输送应用,承压可达15bar,目前可供材料为不锈钢。派克200KLEK系列快换是一款无溢流型快换连接系统,用于敏感环境中阀块/平板的安装,如在分析应用,冷却系统,轨道交通系统以及腐蚀性介质应用。在阀块安装的情况下,特殊的密封系统能确保最佳的密封。极低的泄漏率和最小死区残留。当接头连接时,没有气穴,并且断开时,在阀芯上仅一层几乎看不到的薄膜。200KLEK系列另一显著特点是低连接力。阀体用套环保护。Dry-break cartridge couplings without locking mechanism made of stainless steel. Available in six different sizes for modular block/plate assembly in sensitive environments.Different coupling sizes can be combined to one multicoupling depending on the application requirements No spillage and minimum dead space volume.No air inclusion when connecting. Tolerates.



Rectus 200KLEK Series Dry-break Cartridge Couplings

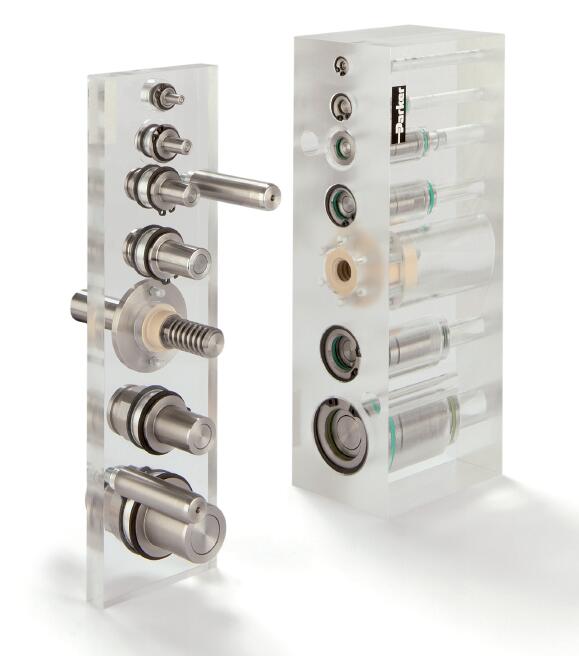

Series 200KL Coupling System for block or plate assembly



派克200KLEK系列快换是一款无溢流型快换连接系统,用于敏感环境中阀块/平板的安装,如在分析应用,冷却系统,轨道交通系统以及腐蚀性介质应用。 在阀块安装的情况下,特殊的密封系统能达到更好的密封。很低的泄漏率和窄小死区残留。当接头连接时,没有气穴,并且断开时,在阀芯上仅一层几乎看不到的薄膜。200KLEK系列另一显著特点是低连接力。阀体用套环保护。

市场:

- 机床加工Machine tooling
- 电子冷却Electronic cooling

特点/优点:

- 洁净断开 - 无溢出和最小的死区残留
- 连接时无空气进入系统
- 在安装时允许轴向对中的偏差 安装时允许轴向对齐偏差 Tolerates deviations in axial alignment when installing

性能特点

标称直径 (DN) 3 高达 19
阀门 是
型号 平齐端面密封
直径 (MM) 11 高达 41
材料 AISI 316 L
密封材料 氟橡胶
最低工作温度(°C) -15
最高工作温度 (C) 200
最大工作压力 (BAR) 15
应用类型 温度管路

应用:

- 电子柜 Electronic cabinets
- 激光冷却 Laser cooling
- 计算机液冷冷却 Computer cooling
- 光刻机 Lithography machines



部件

类型

长度(毫米)

203KLIW08EVXEK

Coupling

5,3

203SLIW08EVXEK

Plug

28,75

204KLIW10EVXEK

Coupling

8,4

204SLIW10EVXEK

Plug

42

206KLIW13EVXEK

Coupling

12,5

206SLIW13EVXEK

Plug

51,15

209KLIW17EVXEK

Coupling

17

209SLIW17EVXEK

Plug

57,4

212KLIW21EVXEK

Coupling

20

212SLIW21EVXEK

Plug

69,7

219KLIW26EVXEK

Coupling

30

219SLIW26EVXEK

Plug

82,4
